HB-12 Unitate principală cu inel izolat cu gaz ecologic

Ceho este un producător din China și puteți cumpăra unitatea principală cu inel izolat cu gaz ecologic HB-12 cu încredere. Și vă vom oferi cel mai bun serviciu post-vânzare și livrare la timp. Această unitate principală inelă este un set complet de dispozitive de distribuție a energiei de 12KV, AC trifazat 50Hz, sistem cu o singură magistrală și sistem cu un singur segment de magistrală.

Trimite o anchetă

Descriere produs

Unitatea principală cu inel izolat cu gaz ecologic HB-12 este un set complet de echipamente de distribuție cu o tensiune de 12KV, AC trifazic 50Hz, un sistem de bare colectoare și o singură secțiune de bare colectoare. Are o structură simplă, funcționare flexibilă, interblocare fiabilă și instalare convenabilă. Diferiților utilizatori li se pot oferi soluții tehnice satisfăcătoare pentru diferite aplicații. Prin adoptarea tehnologiei senzorilor, a tehnologiei de control automat și a tehnologiei informației, împreună cu performanțe tehnice avansate și soluții de asamblare simple și flexibile, poate satisface cerințele pieței în continuă schimbare și este potrivit pentru cerințele inteligente ale rețelelor electrice.

Unitatea principală cu inel izolat cu gaz ecologic HB-12 este aplicabilă rețelelor de inel de cabluri industriale și civile și proiectelor terminale ale rețelei de distribuție. În ceea ce privește recepția și distribuția energiei electrice, este deosebit de potrivit pentru distribuția de energie în zone rezidențiale urbane, substații secundare mici, birouri de distribuție, cutii de cabluri, substații tip cutie, întreprinderi industriale și miniere, centre comerciale, aeroporturi, metrouri, generarea de energie eoliană, spitale, locuri de sport, căi ferate, tuneluri și alte locuri.

Condiții de service

Temperatura aerului ambiant: -40℃-+50℃

Umiditate: Valoare relativă medie maximă, zilnic <95%, lunar<90%

Altitudine: ≤4000 M

Rezistență seismică: 8 grade

Utilizarea în condiții speciale poate fi negociată

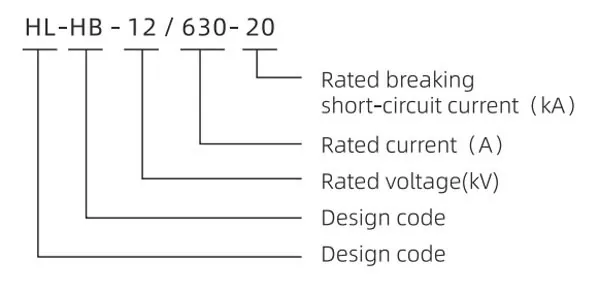

Model

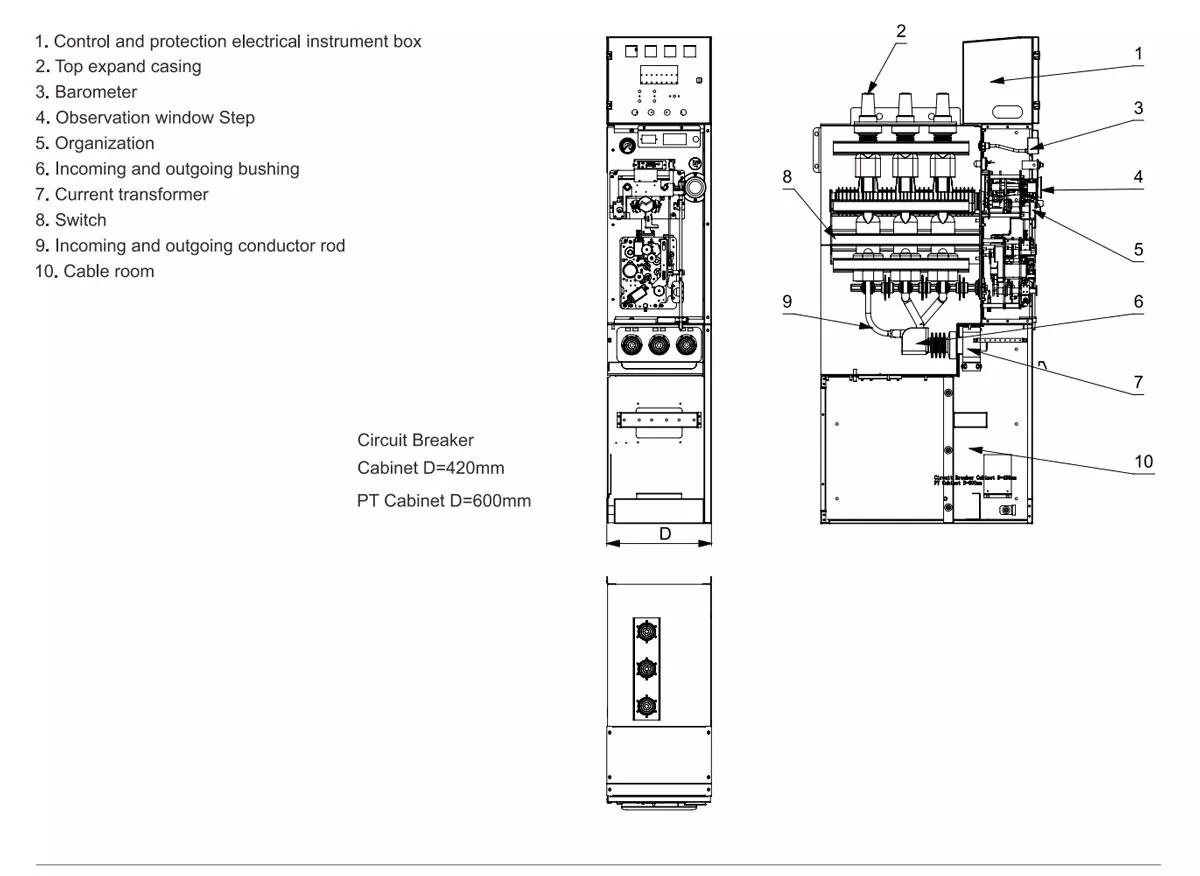

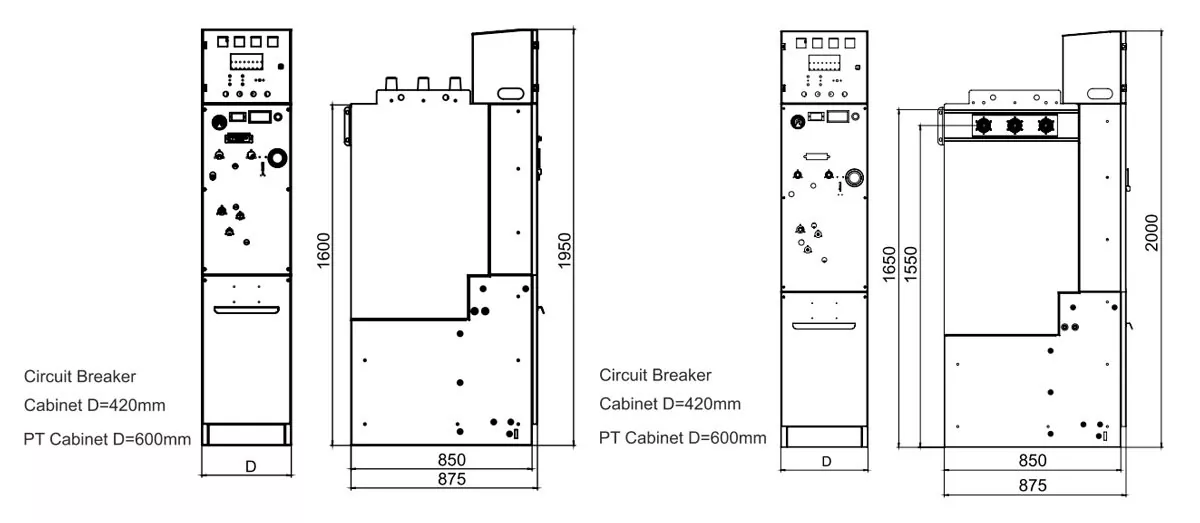

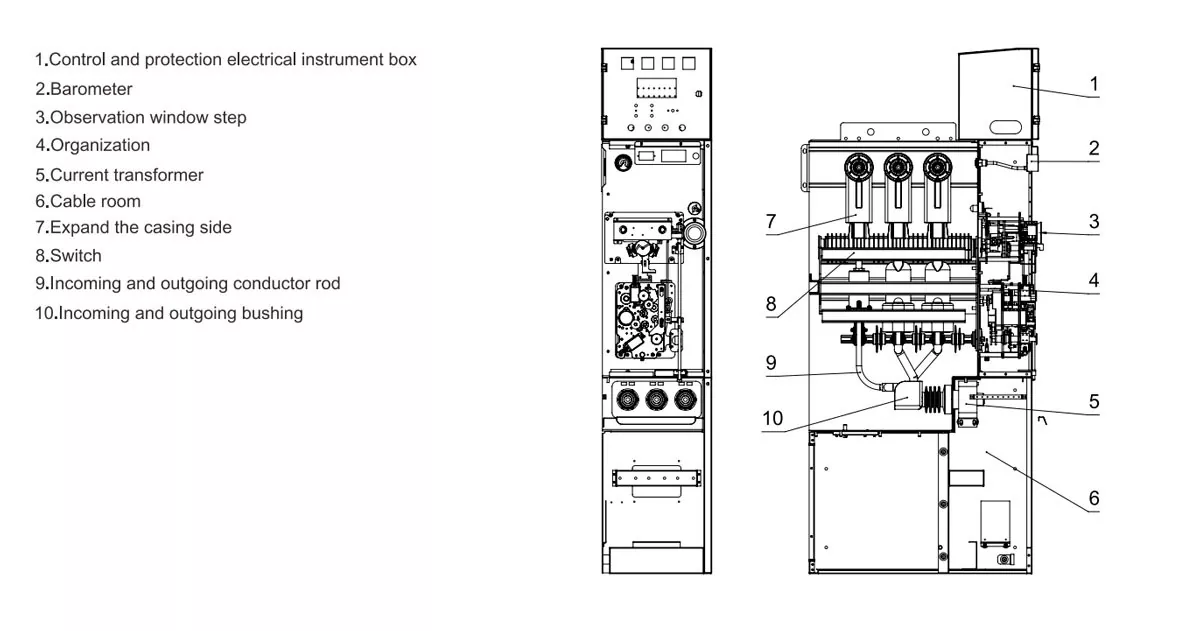

Dimensiunile aparatului de comutare

Dimensiunea dulapului (L×A×H)	Dulap întrerupător	Cablu de conectare prin cablu	cabinet PT
Extindere de top	420×850×1950	420×850×1950	600×850×1950
Expansiune laterală	420×850×2000	420×850×2000	600×850×1950

Parametrul tehnic

Principalii parametri tehnici ai RMU izolate cu gaz de mediu

Tensiune nominală	kV	12
Curent nominal	A	630
Metoda de stingere a arcului		Tub comutator de vid
Metoda de izolare		Aer pur sau azot
Curent nominal de întrerupere a scurtcircuitului	kV	20
Timpi nominali de întrerupere a scurtcircuitului	Times	30
Curent nominal de scurtcircuit de închidere (vârf)	kV	50
Curent nominal de rezistență de scurtă durată 3s (rms)	cel	20 (Circuit principal), 17, 4 (Circuit de împământare)
Curent nominal de vârf de rezistență	cel	50 (Circuit principal), 43, 5 (Circuit de împământare)
Tensiune de rezistență a frecvenței de alimentare (1 min.)	kV	42 (faza la pamant, faza la faza), 48 (rupere)
Tensiunea de rezistență la impulsul fulgerului	kV	75 (fază la pământ, fază la fază), 85 (rupere)
Descărcare parțială	PC	≤20
Secvența nominală de operații a vcbs		O-0.3s-co-180s-co
Rezistă la defecțiunile arcului intern	KA\S	20/0,5
Durata de viata mecanica	Times	10000 (VCB) 3000 (întrerupător de izolare, întrerupător de împământare)
Rezistența circuitului principal a fiecărei faze	mΩ	120
Curent nominal de scurtcircuit al comutatorului de împământare (valoare de vârf)	The	43, 5
Timp de închidere întrerupător de împământare	Times	2
Grad de protectie	MPa	IP67 (cutie de gaz), IP4X (carcasa corpului)
Presiunea nominală a gazului (presiunea manometrică)	MPa	0.02
Presiunea minimă a gazului de funcționare	0/0	0
Rata anuală de scurgere nominală	ppm	0.01
Conținutul de umiditate în cutia de aer	kV	≤150
Tensiunea de rezistență a frecvenței de alimentare a circuitului auxiliar (1 min.)		2

Parametrul tehnic principal al întreruptorului

Tensiune nominală	12
Curent nominal	630
Curent nominal de rupere de scurtcircuit	20
Curent nominal de scurtcircuit de închidere (vârf)	50
Curent nominal de rezistență de scurtă durată 3s (rms)	20
Curent nominal de vârf de rezistență	50
Secvența nominală de operații	O.-0.3s-C.O.-180s-C.O.
Tensiune de rezistență a frecvenței de alimentare (1 min.)	42 (faza la pamant, faza la faza), 48 (rupere)
Tensiune de rezistență la impulsul fulgerului (vârf)	75 (faza la pamant, faza la faza), 85 (rupere)
Descărcare parțială	≤5
Durata de viata mecanica	10000
Rezistența buclei principale pe fază	≤110
Distanța între contacte	9±1
Depășirea cursei presiunii de contact	3±0, 5
Presiunea finală de contact	1800±100N
Deschidere trifazată (faze diferite)	≤1
Timpul de respingere a închiderii contactului	≤2
Ora de închidere	≤70
Ora de deschidere	≤60
Viteza medie de deschidere	1,1+0,2
Viteza medie de inchidere	0,8+0,2
Numărul nominal de întreruperi de curent de scurtcircuit	30
