Un ghid rapid: diferențe cheie și ghid de selecție pentru transformatoarele de tip uscat vs. transformatoare cu scufundare în ulei

Pe măsură ce dezvoltarea noilor sisteme de alimentare se accelerează, transformatoarele de distribuție – ca echipamente critice pentru conversia energiei – joacă un rol vital în determinarea siguranței, eficienței energetice și a costurilor operaționale și de întreținere. Piața actuală este dominată de două categorii principale: transformatoare de tip uscat și transformatoare cu scufundare în ulei. Aceste două tipuri diferă semnificativ în ceea ce privește izolarea și răcirea, siguranța și performanța de mediu, scenariile aplicabile și eficiența costurilor. În conformitate cu standardul obligatoriu de eficiență energetică GB 20052-2024, acest articol oferă o analiză cuprinzătoare a diferențelor dintre aceste două tipuri de echipamente, oferind o referință autorizată pentru selecția ingineriei.

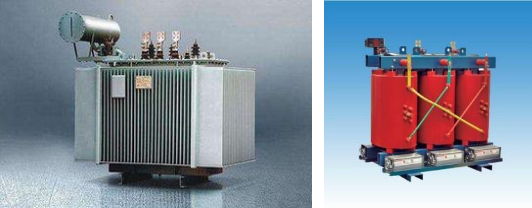

I. Diferențele fundamentale de bază: diferențe de izolare și metode de răcire

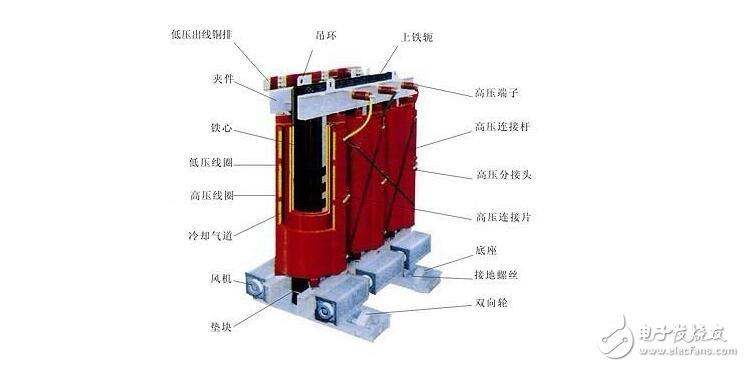

Transformatoarele de tip uscat folosesc aer ca mediu de răcire. Înfășurările sunt izolate folosind rășini epoxidice turnate în vid sau impregnare cu hârtie Nomex, eliminând nevoia de medii lichide. Acestea au o structură simplă și nu prezintă niciun risc de scurgere. Transformatoarele cu scufundare în ulei folosesc ulei izolator atât ca mediu de răcire, cât și ca mediu de izolare. Miezul și înfășurările sunt scufundate în rezervorul de ulei, bazându-se pe circulația uleiului pentru disiparea căldurii. Această tehnologie este matură și oferă o gamă mai largă de capacități. Această diferență fundamentală de proiectare determină diferența cuprinzătoare dintre cele două în ceea ce privește siguranța, impactul asupra mediului și operarea și întreținerea.

II. Comparație între șase dimensiuni cheie

Element de comparație	Transformator de tip uscat	Transformator cu scufundare în ulei
1. Siguranța și protecția mediului	Rezistent la foc, la explozie și fără poluare. Îndeplinește standardele de izolație clasa F/H. Fără risc de scurgere de ulei sau ardere. Respectă codul de incendiu GB50016. Ideal pentru zone dens populate și spații subterane.	Risc de scurgeri de ulei și incendiu. Necesită bazine de ulei și instalații de stingere a incendiilor. Scurgerile de ulei mineral pot contamina solul și sursele de apă, sub rezerva unor reglementări de mediu mai stricte.
2. Scenarii de aplicare	Preferat pentru locații interioare cu siguranță ridicată la incendiu, cum ar fi complexe comerciale, centre de date, spitale, școli, metrouri și subsoluri de clădiri înalte. Capacitatea unei singure unități este în principal sub 2500 kVA.	Folosit în principal în substații exterioare, parcuri industriale, stații de amplificare solară și eoliană și sursă de alimentare centralizată de mare capacitate. Poate acoperi cerințele de putere ultra-înalte.
3. Instalare și întreținere	Dimensiuni mici, instalare flexibilă, fără întreținere sau cu întreținere redusă. Necesită doar îndepărtarea prafului și verificările regulate ale controlului temperaturii. Timp scurt de întreținere la oprire fără a întrerupe producția.	Necesită testarea regulată a probelor de ulei, completarea uleiului și tratarea scurgerilor. Volumă mare de muncă de întreținere; schimbarea uleiului necesar la fiecare 5-8 ani. Cost ridicat de întreținere pe unitate.
4. Cost și economie	Costul inițial de achiziție este cu 15%-20% mai mare, dar costul de întreținere pe ciclul de viață este mai mic, oferind o performanță superioară a costurilor pe termen lung.	Investiția inițială este cu 30%-50% mai mică, cu o economie remarcabilă în scenarii de capacitate mare, dar costuri de operare și conformare mai mari.
5. Eficiență și pierderi energetice	Îndeplinește GB 20052-2024 Nivelul 1/2 de eficiență energetică. Pierderi mai mici fără sarcină, mai multă economie de energie în condiții de încărcare ușoară.	Îndeplinește GB 20052-2024 Nivelul 1/2 de eficiență energetică. Performanță mai bună la pierderea sarcinii, mai potrivită pentru funcționarea continuă cu sarcini grele.
6. Adaptabilitate la mediu	Rezistență slabă la umiditate și praf; necesită o protecție sporită în medii cu umiditate ridicată și corozive.	Structură etanșă stabilă, adaptabilitate mai puternică la medii dure exterioare, cu rezistență excelentă la intemperii.

III. Implementarea noilor reglementări: selecția echipamentelor trebuie să respecte standardele

GB 20052-2024, un standard național obligatoriu pentru transformatoarele de putere în vigoare din februarie 2025, specifică gradele de eficiență energetică și programele de eliminare treptată. Selectarea modelelor cu eficiență scăzută este strict interzisă în proiectele de construcții noi, iar echipamentele existente cu consum mare de energie trebuie eliminate treptat. Pentru distribuția de energie interioară în clădiri civile, în conformitate cu prevederile obligatorii din GB 51348-2019, trebuie selectate transformatoare de tip uscat sau neinflamabile izolate cu lichid.

IV. Recomandări de selecție: potrivire precisă pe baza scenariilor de aplicare

Alegeți tip uscat: medii interioare, zone cu grad mare de ocupare, cerințe stricte de siguranță la incendiu, spațiu limitat, fluctuații de sarcină ușoară și accent pe protecția mediului și întreținere redusă.

Alegeți scufundat în ulei: pentru utilizare în exterior, încărcături concentrate de mare capacitate, încărcături grele continue, medii dure și situații care acordă prioritate costurilor inițiale scăzute.

V. Tendințe în industrie

Impulsat de obiective de siguranță și emisii reduse de carbon, rata de penetrare a transformatoarelor de tip uscat continuă să crească în rețelele urbane de distribuție, centrele de date și noile sectoare de infrastructură; Transformatoarele cu scufundare în ulei, valorificându-și capacitatea mare și rentabilitatea, rămân dominante în transmisia și transformarea energiei în aer liber, precum și în aplicațiile energetice industriale. Aceste două tipuri de echipamente nu se exclud reciproc; mai degrabă, se completează reciproc în diferite scenarii și lucrează împreună pentru a sprijini funcționarea sigură și eficientă a rețelelor de energie moderne.

Producătorii de echipamente de alimentare recomandă ca selecția să echilibreze siguranța, eficiența energetică, operarea și întreținerea și conformitatea cu reglementările. Deciziile trebuie luate în mod cuprinzător, ținând cont de caracteristicile de încărcare, mediile de instalare și ciclurile bugetare, pentru a evita costurile crescute, pericolele de siguranță și riscurile de conformitate care rezultă din selecția incorectă.
