Substație americană de tip cutie preinstalată

Această substație americană de tip cutie preinstalată este, de asemenea, echipată cu o varietate de dispozitive de siguranță, inclusiv un sistem de împământare, dispozitive de protecție împotriva defecțiunilor și descărcătoare de supratensiune, asigurând că sistemul de alimentare funcționează în siguranță și fiabil în orice moment. În plus, designul produsului subliniază ușurința instalării și exploatării. Componentele sale pre-asamblate includ transformatoare, întrerupătoare și aparate de comutare, scurtând efectiv ciclul de instalare și reducând costurile forței de muncă. Substația este, de asemenea, echipată cu un sistem avansat de monitorizare, permițând operatorilor să monitorizeze și să gestioneze sistemul de alimentare în timp real printr-o cameră centrală de control. Stația modulară prefabricată în stil american este o soluție de înaltă calitate pentru aplicații industriale și comerciale, care satisface nevoile de distribuție a energiei sigure și fiabile într-un mod rentabil.

Parametrii tehnici

● Siguranță

Partea de înaltă tensiune a substației americane de tip cutie preinstalată adoptă siguranța de protecție de rezervă și siguranța plug-in în serie pentru protecție completă. Siguranța de protecție de rezervă este o siguranță de limitare a curentului de înaltă tensiune cu scufundare în ulei, cu capacitate mare de rupere. Siguranțele conectabile vor porni numai atunci când există o defecțiune în interiorul transformatorului. Siguranța cu inducție dublă poate oferi protecție dublă pentru curent și temperatură. Dacă este arsă, miezul siguranței poate fi înlocuit cu ușurință la fața locului.

Structura și secvența de funcționare

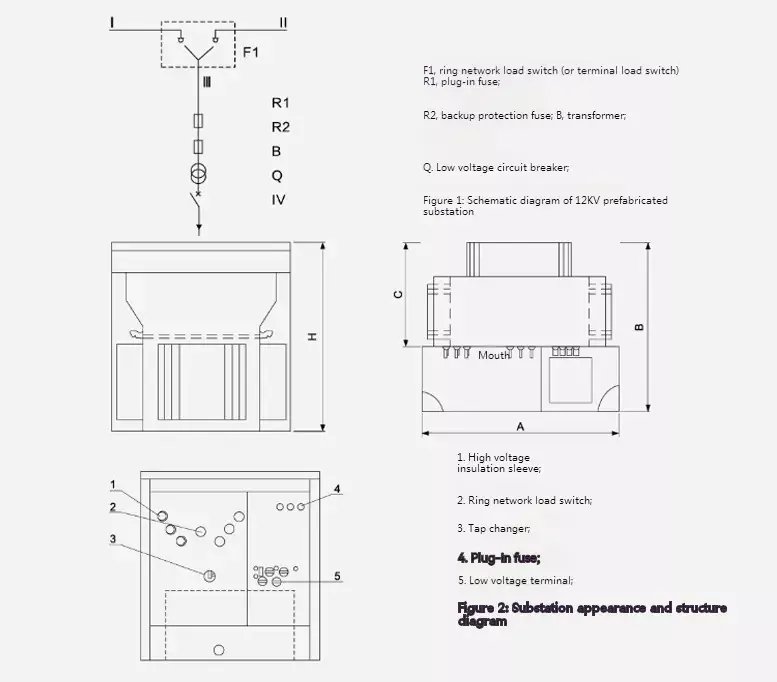

1. Aspectul

Forma și structura substației americane de tip cutie preinstalate sunt prezentate mai jos. Rezervorul este împărțit în rezervorul de înaltă presiune superior și rezervorul de transformator inferior. Aceste două părți sunt conectate numai electric și uleiul nu circulă. Printre ele, liniile "I" și "I" sunt alimentatoare de rețea inelară, ramura "ll" este ramura transformatorului, iar "V" este ieșirea de joasă tensiune.

Substația poate fi utilizată pentru sistemul de alimentare al rețelei inelare și sistemul de alimentare cu terminale. Alimentarea liniei și a ramurii "l III" este comutată de comutatorul de sarcină al rețelei inelare. În același timp, partea de înaltă tensiune a transformatorului este echipată cu o siguranță la capătul de intrare, care poate proteja circuitul de ramificație și poate evita scurtcircuit, suprasarcină și supra-temperatura dispozitivelor de afișare și oprire. capătul de joasă tensiune al transformatorului este scos după trecerea prin ampermetru și întrerupătorul de joasă tensiune.

Dimensiuni si Greutate

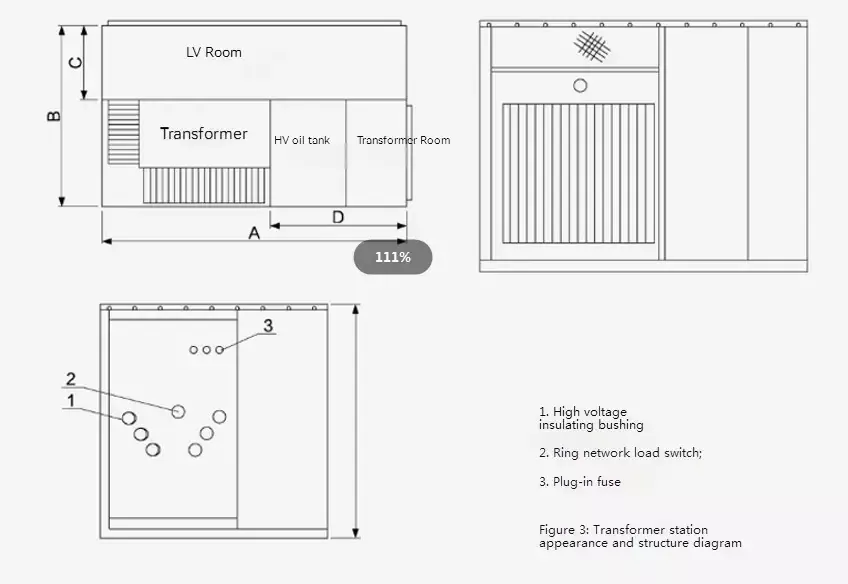

2. Transformatorul

Pentru stațiile de tip cutie preinstalate americane, folosim noile transformatoare trifazate immerse în ulei din seria S9 și S11, cu pierderi reduse în gol, creștere scăzută a temperaturii, zgomot redus și înălțime redusă. Atât pierderile în gol, cât și pierderile de sarcină sunt mai mici decât cele ale transformatorului original S9.

Transformatorul adoptă o structură complet etanșă pentru a izola eficient poluarea aerului și umiditatea. În partea de sus a rezervorului de ulei este lăsată o pernă de aer de 40-90 mm, care împreună cu structura ondulată a carcasei rezervorului de ulei joacă un rol în răcire și reducerea presiunii interne.

Dimensiuni si Greutate
