Substație de tip cutie geografică

Substațiile de tip cutie geografică revoluționează distribuția de energie, oferind soluții compacte, eficiente și extrem de fiabile pentru sistemele electrice moderne. Proiectate pentru a satisface cerințele tot mai mari ale urbanizării, dezvoltării industriale și generării distribuite de energie, aceste substații îmbină perfect estetica elegantă cu funcționalitatea avansată. Implementată pe scară largă în diverse aplicații – de la rețelele urbane până la proiecte de energie regenerabilă – această substație oferă o versatilitate de neegalat. Acest ghid va aprofunda în componentele de bază, principiile de proiectare și avantajele substațiilor containerizate, ajutându-vă să înțelegeți pe deplin rolul lor esențial în modernizarea infrastructurii de alimentare.

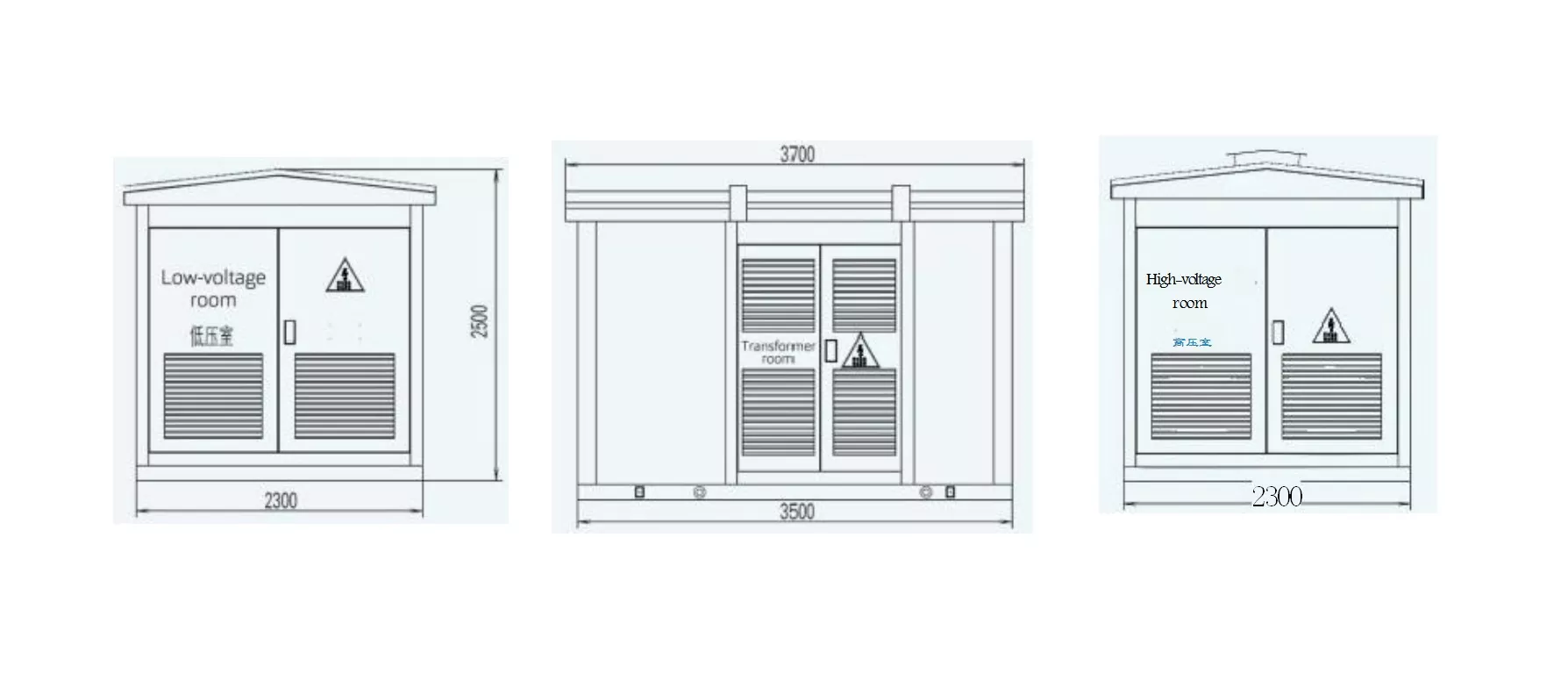

Desen delimitare cutie: (luați 630 kVA ca exemplu)

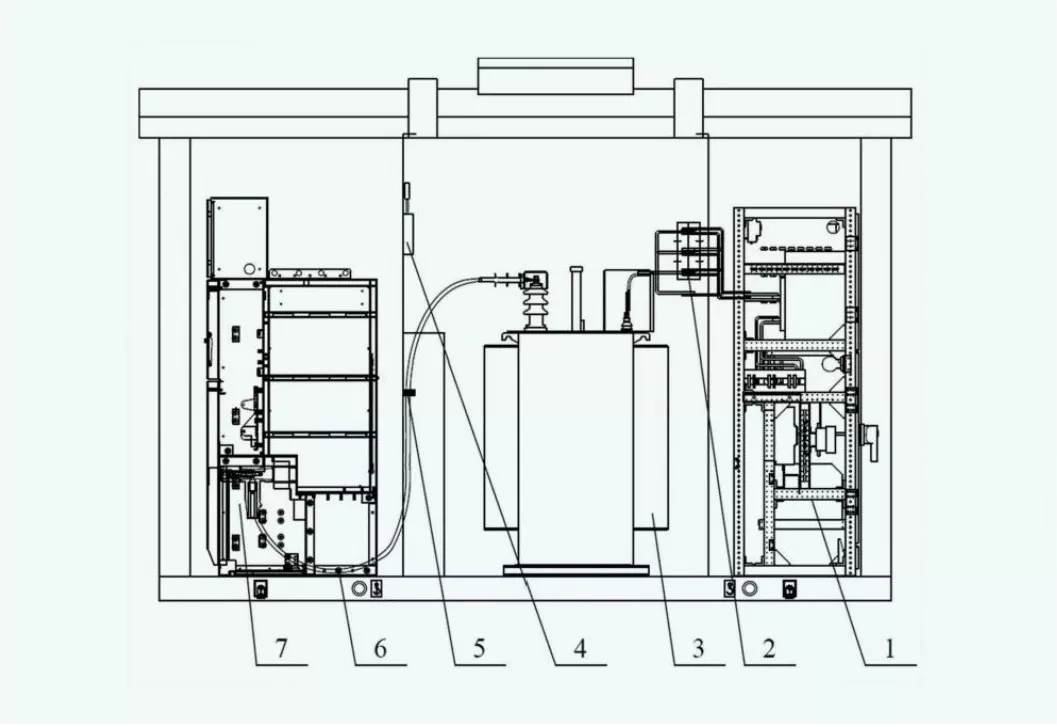

Componente cheie

●Aparatură de înaltă tensiune

Responsabil pentru intrarea și deconectarea sursei de înaltă tensiune. Parametrii tehnici cheie includ tensiunea nominală (12kV, 24kV sau 36kV) și capacitatea de întrerupere a scurtcircuitului (25kA până la 40kA).

●Transformator

Folosit pentru a reduce tensiunea înaltă la tensiunea utilizabilă mai mică. Parametrii includ capacitatea (de la 50 kVA la 2500 kVA), clasa de izolație și eficiența (de obicei peste 98%).

● Aparatură de joasă tensiune

Responsabil pentru distribuirea energiei către utilizatorii finali și pentru asigurarea protecției circuitelor. Componentele includ întreruptoare, siguranțe și contoare. Tensiunile nominale variază de la 0,4 kV la 1 kV și curenții nominali de până la 6300 A, în funcție de aplicație.

● Incinta

Carcasa unei stații de tip cutie poate oferi protecție fizică și etanșare a mediului. Produsele noastre sunt în general IP54 sau IP65, un design cu nivel de protecție, mediul în aer liber și dur are o adaptabilitate ridicată.

● Sistem de alimentare auxiliară

Acesta este pentru alimentarea echipamentelor interne (ventilatoare de răcire, încălzitoare și iluminat). Parametrii includ tensiunea nominală (220V sau 110V AC/DC) și capacitatea de putere.

● Sistem de racire

Asigurați-vă că transformatoarele și alte componente funcționează în limitele termice. Modul de răcire poate fi răcire naturală cu aer (AN) sau răcire cu aer forțat (AF), vă rugăm să judecați în funcție de capacitatea de încărcare și mediu.

● Sistem de protecție și control

Conține relee, unități de control și dispozitive de monitorizare pentru siguranța și stabilitatea sistemului. Setările de protecție necesită praguri de curent și tensiune care se aplică întregului sistem.

● Sistem de împământare

Oferă siguranță critică împotriva șocurilor electrice și asigură disiparea curentului de defect. Sistemul de împământare este format din oțel galvanizat sau bandă de cupru proiectată pentru rezistență scăzută, sub 1Ω în majoritatea instalațiilor.

Instalare

Există mai mulți pași cheie pentru instalarea substației de tip cutie geografică.

1. Selectarea și pregătirea site-ului

Site-ul trebuie să fie plat, stabil și bine drenat. Dar și pentru a îndeplini cerințele de siguranță și de acces, vă rugăm să alegeți în funcție de situația dvs. reală.

2. Construcția fundației

Construiți fundații din beton armat pentru a susține greutatea stației și pentru a asigura stabilitatea structurală.

3. Pozitionare si Asamblare

Cutia se așează pe fundație cu ajutorul unui echipament de ridicare și se asigură împotriva forțelor mecanice cu șuruburi sau ancore.

4. Conexiune electrică

Conectați cablurile de intrare și de ieșire la bornele de înaltă și joasă tensiune. Acordați atenție că împământarea trebuie să fie corectă, este foarte importantă pentru siguranța sistemului.

5. Testare și punere în funcțiune

Instalare completă Efectuați teste de rezistență a izolației, calibrarea releelor ​​de protecție și verificări funcționale ale tuturor componentelor. Înainte de a porni substația, este o idee bună să reconfirmați codul electric local.
