BS Transformator de tip cutie fotovoltaic

Electricitatea generată de celulele fotovoltaice este DC de joasă tensiune. După ce a fost colectat și inversat în AC trifazat de joasă tensiune, transformatorul fotovoltaic BS de tip cutie este treptat până la 10kV, 20kV sau 35kV de o substație prefabricată fotovoltaică dedicată și conectat la rețea. Substațiile prefabricate de creștere fotovoltaică au de obicei mai multe linii de intrare de joasă tensiune, cu un transformator separat pe partea de joasă tensiune. Transformatorul prefabricat este echipat cu un sistem de control inteligent care încarcă starea de funcționare a fiecărei componente într-o cameră centrală de control pentru monitorizare centralizată.

Substații prefabricate dedicate pentru generarea energiei eoliene sunt utilizate pentru a converti tensiunea de ieșire de 690V de la turbinele eoliene la 10kV sau 35kV pentru conectarea la rețea. În mod obișnuit, setul generator este utilizat împreună cu substația prefabricată crescătoare și există o singură linie de intrare de joasă tensiune.

BS Fotovoltaic Box-Type Transformer și substațiile prefabricate specifice energiei eoliene utilizează de obicei o structură de ansamblu a transformatorului pentru a reduce dimensiunea și amprenta la sol, facilitând transportul și instalarea. În comparație cu stațiile step-up prefabricate, acestea sunt mai ușoare și, datorită eliminării necesității unui sistem suplimentar de răcire a transformatorului, oferă o eficiență de conversie mai mare.

Atunci când se utilizează substații prefabricate, atât transformatoare cu scufundare în ulei, cât și transformatoare uscate pot fi instalate intern.

Parametrii tehnici

Modul de instalare a stației speciale de tip cutie pentru generarea de energie fotovoltaică și a stației speciale de tip cutie pentru generarea de energie eoliană va fi determinat în funcție de forma structurală selectată în proiectarea bibliotecii. Se va realiza o fundație specială a instalației și se vor lua măsurile necesare de împământare și fixare.

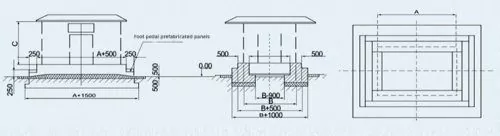

Diagrama de bază de instalare

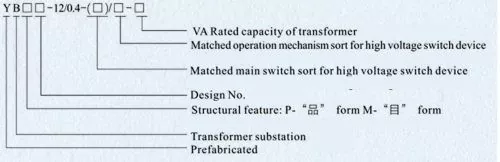

Model și semnificație

Caracteristicile produsului

1. Carcasa transformatorului BS Fotovoltaic Box-Type adoptă un design avansat de tehnologie, are o varietate de garanție de performanță fiabilă, durabilă, izolație termică, ventilație, rezistență la coroziune, prevenirea prafului, impermeabilă, prevenirea animalelor mici, aspect frumos.

2. XGN15, HXGN17 sau KNYN 28A pot fi selectate ca linie de intrare, contorizare de înaltă tensiune și linie de ieșire de înaltă tensiune pentru aparatele de comutare de înaltă tensiune. Partea de înaltă tensiune poate fi aranjată într-o varietate de moduri de alimentare, inclusiv sursă de alimentare în rețea inelară, sursă de alimentare terminală, sursă de alimentare duală etc. și poate fi instalată cu elemente de măsurare de înaltă tensiune pentru a îndeplini cerințele de înaltă tensiune. Întrerupătorul principal este recomandat să folosească întrerupător de sarcină sau întrerupător de circuit în vid, structură compactă și rezonabilă și are un efect bun anti-funcționare greșită.

3. GGD, GCS sau MNS pot fi selectate ca aparate de comutare de joasă tensiune, compensare a puterii reactive și linie de ieșire de joasă tensiune. Partea de joasă tensiune adoptă o structură de panou/cabinet, care poate îndeplini funcțiile de distribuție a puterii, distribuția puterii iluminatului, compensarea puterii reactive, măsurarea energiei electrice, etc. Comutatorul principal este un comutator de sarcină obișnuit sau un întrerupător inteligent, care este flexibil de instalat și ușor de operat.

4. Transformatorul poate fi un transformator complet sigilat immers în ulei sau un transformator de tip uscat. Pentru transformatoarele cu scufundare in ulei sunt recomandate modelele S9, S11, S13 sau SH15, in timp ce pentru transformatoarele de tip uscat sunt recomandate modelele SCB11, SCB12, SCB14 sau SCBH15.Poate fi configurate liber in functie de nevoile reale ale clientilor, alegerea este mai flexibila.

5. Capacul superior al cutiei adoptă un design cu structură cu două straturi, iar stratul din mijloc este umplut cu plastic spumă, astfel încât efectul de izolare termică este bun. Camera transformatoarelor este echipata cu dispozitive de monitorizare anticondens si control automat al temperaturii, dispozitive de incalzire si racire.dispozitivul antipraf este dispus in pozitia corespunzatoare oblonului din afara placii usii si placa laterala.

Mediul de lucru

1.  Altitudinea nu trebuie să depășească 1000 m;

2.  Temperatura ambiantă: - 25 ° C ~ + 40 ° C;

3.  Umiditate relativă: valoarea medie zilnică nu trebuie să fie mai mare de 95%, iar valoarea medie lunară nu trebuie să fie mai mare de 90%;

4.  Locul de instalare: un loc fără incendiu, pericol de explozie, praf conductiv, gaz chimic corosiv și vibrații violente.

In cazul in care conditiile de mai sus sunt depasite, utilizatorul poate negocia cu firma noastra.
