Clasificarea și scenariile de aplicare industrială ale transformatoarelor

Clasificarea și scenariile de aplicare industrială ale transformatoarelor

Transformatoarele sunt dispozitive electromagnetice statice care convertesc tensiunea și curentul alternativ prin inducție electromagnetică, permițând transmiterea, distribuția și utilizarea energiei sigure, eficiente și flexibile. Sunt echipamente de bază în sistemele de alimentare și producția industrială, care sprijină livrarea de energie, protecția echipamentelor și stabilitatea procesului. Acest articol clasifică sistematic transformatoarele după funcție, metoda de răcire, numărul de fază și aplicație și elaborează scenariile lor industriale tipice pentru a clarifica valoarea lor în industria modernă.

Clasificarea transformatoarelor

1. Clasificare după funcție și aplicație

· Transformatoare de putere:Împărțit în transformatoare crescătoare, coborâtoare și de distribuție. Transformatoarele de creștere sporesc tensiunea în centralele electrice pentru transmisia pe distanțe lungi pentru a reduce pierderile de linie. Transformatoarele reductoare reduc puterea rețelei de înaltă tensiune la tensiune medie pentru rețelele industriale și urbane. Transformatoarele de distribuție scad în continuare la 0,4 kV pentru utilizatorii finali, utilizate pe scară largă în fabrici, comunități și clădiri comerciale.

· Transformatoare speciale:Personalizat pentru condiții grele sau speciale de lucru, inclusiv transformatoare electrice pentru cuptoare pentru fabricarea oțelului, transformatoare redresoare pentru electroliză și galvanizare, transformatoare de sudare pentru sudare cu arc, transformatoare de tracțiune pentru tranzit pe șină, transformatoare de izolare pentru siguranță electrică și transformatoare de instrument pentru măsurare și protecție.

· Transformatoare de control:Furnizați energie stabilă de joasă tensiune pentru circuitele de control, relee și contactoare, asigurând funcționarea fiabilă a sistemelor de automatizare.

2. Clasificare după metoda de răcire

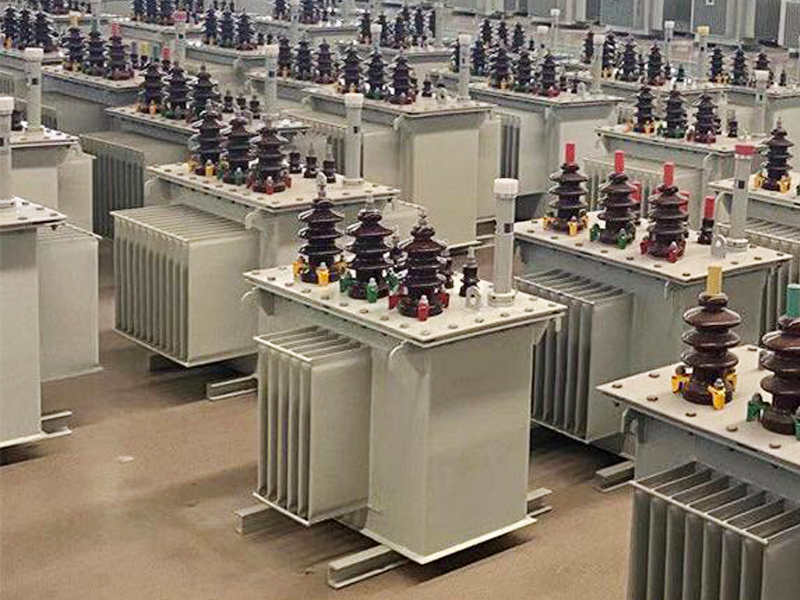

· Transformatoare cu scufundare în ulei:Izolat și răcit cu ulei mineral, cu capacitate mare, cost redus și capacitate puternică de suprasarcină. Potrivit pentru substații exterioare, instalații industriale mari și rețele electrice. Răcirea cu circulație forțată a uleiului acceptă unități de foarte înaltă tensiune și de mare capacitate.

· Transformatoare de tip uscat:Adoptă rășină turnată sau izolație cu aer, cu rezistență la foc, protecție la explozie și întreținere redusă. Ideal pentru locuri interioare, cu siguranță ridicată, cum ar fi centre de date, spitale, metrouri, clădiri și stații subterane.

· Transformatoare de răcire prin evaporare:Utilizați medii pe bază de fluor pentru disiparea căldurii de înaltă eficiență, potrivite pentru scenarii cu densitate mare de putere și spațiu limitat.

3. Clasificarea după numărul de faze

· Transformatoare monofazate:Pentru sisteme de alimentare monofazate, sarcini de capacitate mică, electricitate rezidențială și echipamente electronice.

· Transformatoare trifazate:Miez de rețele electrice trifazate, cu eficiență ridicată, structură compactă și pierderi reduse. Dominatoare în transmisia de energie, alimentarea industrială și fabricile mari.

4. Clasificarea după materialul de bază

· Transformatoare cu miez din oțel siliconic:Tip tradițional cu tehnologie matură și cost redus, utilizat pe scară largă în scenarii generale de distribuție și putere.

· Transformatoare din aliaj amorf:Pierdere fără sarcină ultra-scăzută, economisește energie, potrivită pentru rețele de distribuție cu funcționare lungă, parcuri industriale și clădiri verzi.

Scenarii tipice de aplicații industriale

1. Industria energiei electrice

Transformatoarele de putere sunt coloana vertebrală a generării, transportului și distribuției. Transformatoarele intensificatoare din instalațiile termice, hidroenergetice, nucleare, eoliene și fotovoltaice ridică tensiunea la 110 kV–1000 kV pentru transmisia pe distanțe lungi. Transformatoarele reductoare și de distribuție furnizează energie utilizatorilor industriali și rezidențiali. Transformatoarele de instrumente permit măsurarea precisă și protecția releului, asigurând securitatea rețelei.

2. Industria metalurgică și a materialelor

Transformatoarele electrice pentru cuptoare rezistă la sarcini mari de impact și la scurtcircuite frecvente în fabricarea și topirea oțelului. Transformatoarele redresoare furnizează curent continuu ridicat pentru aluminiu electrolitic, cupru și zinc, susținând o producție eficientă. Transformatoarele de izolare și redresoare reduc armonicile și stabilizează procesele.

3. Fabricare și prelucrare mecanică

Transformatoarele de distribuție oferă o putere de 0,4 kV pentru motoare, pompe și mașini-unelte. Transformatoarele de sudare asigură un arc stabil pentru echipamentele de sudare. Transformatoarele de control alimentează PLC-uri și senzori, susținând linii de asamblare automate. Transformatoarele de izolare protejează echipamentele de precizie de interferențe și scurgeri.

4. Noua energie și transport

Fermele eoliene și solare folosesc transformatoare superioare pentru a integra energia în rețele. Tranzitul feroviar adoptă transformatoare de tracțiune pentru alimentarea cu catenare și conducerea vehiculului. Statiile de incarcare EV se bazeaza pe redresor si transformatoare de izolare pentru incarcare sigura si eficienta.

5. Centre de date și clădiri înalte

Transformatoarele de tip uscat sunt preferate pentru siguranța la incendiu și zgomot redus, asigurând putere neîntreruptă pentru sarcinile IT. Unitățile din rășină turnată oferă fiabilitate ridicată și întreținere ușoară, care corespund cerințelor de funcționare 24/7.

6. Mineritul și mediile dure

Transformatoarele specifice minelor au design rezistent la explozie, la umiditate și etanș la praf, adaptându-se la condițiile subterane și de sarcină grea. Acestea alimentează în siguranță echipamentele de ventilație, transport și minerit. ConcluzieTransformatoarele sunt clasificate în funcție de funcție, răcire, fază și miez pentru a se potrivi diverselor nevoi industriale. Tipurile imersate în ulei excelează în scenarii în aer liber de mare capacitate; cele de tip uscat domină locurile interioare cu siguranță ridicată; tipuri speciale servesc metalurgie, energie nouă și tranzit. Odată cu rețeaua inteligentă și modernizarea industrială, transformatoarele evoluează spre eficiență ridicată, economie de energie, inteligență și protecție a mediului, susținând aprovizionarea stabilă cu energie și dezvoltarea industrială durabilă.
