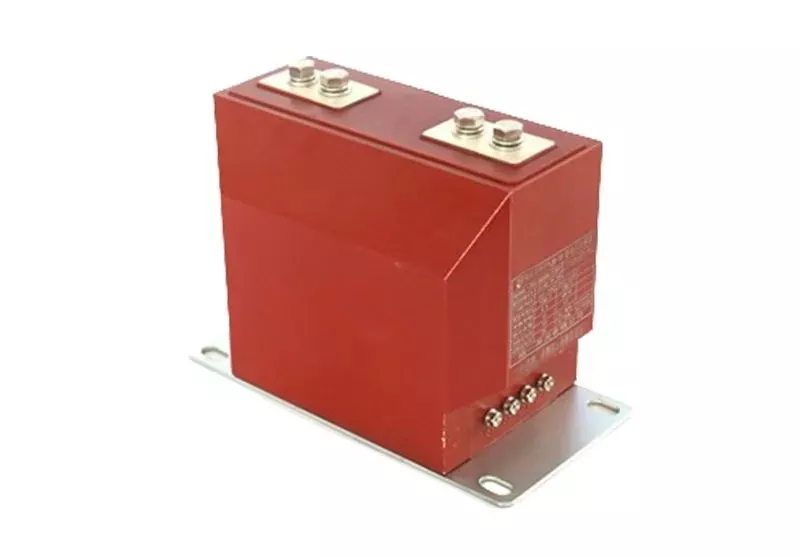

LZZBJ Transformator de curent de tip stâlp turnat cu rășină epoxidică armată

Ceho oferă transformatoare de curent de tip stâlp turnat cu rășină epoxidică armată LZZBJ de înaltă calitate. Rezistent la fisuri și la impact, potrivit pentru dulapuri cu solicitări mecanice ridicate; Stâlp complet etanș: P1/P2 sunt bare de cupru/aluminiu M10-M16 sau bare cu două orificii, cu o bază de 4 × Φ 14 mm și pot fi instalate în orice direcție; Aliajul microcristalin sau o foaie de oțel de înaltă calitate și transformare magnetică de oțel de bună calitate. liniaritatea. Terminal secundar: 6-12 miezuri în interiorul capacului de protecție, poate fi extins cu înfășurări duble (0,2S/0,5/5P10/10P10) sau trei înfășurări (contorizare + protecție + reziduală); Temperatură joasă: -25 ℃ până la +40 ℃, altitudine: ≤ 2.000 m, umiditate: 9,000 m, tip platou, 5% condensare; Ignifug grad V-0, CTI ≥ 600, conform RoHS;Greutate: 25-35 kg pentru clasa 10 kV; 24 kV grad 32-45 kg 40,5 kV clasa ≤ 81 kg.

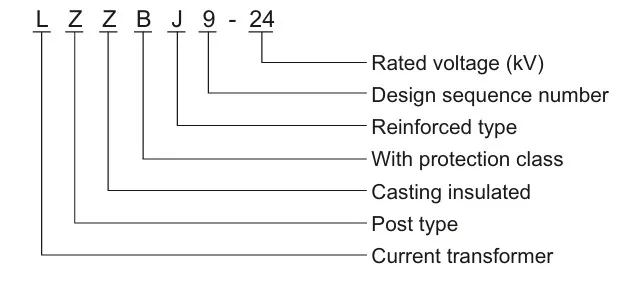

Model

Parametrii produsului

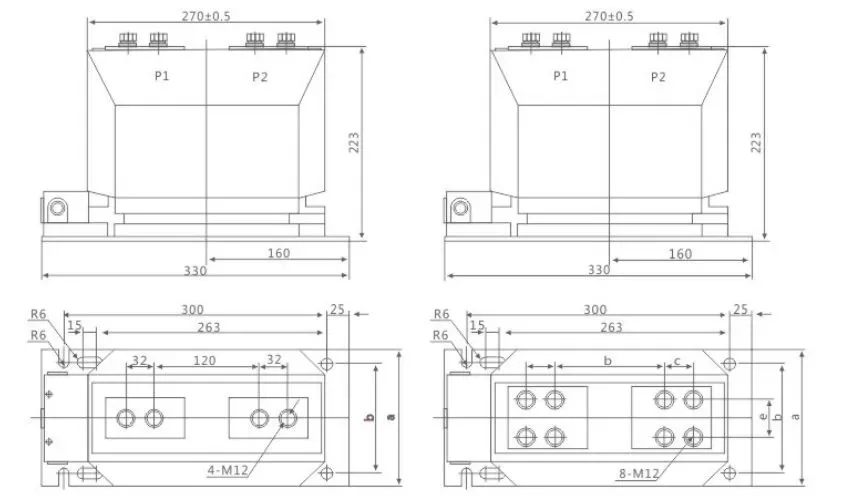

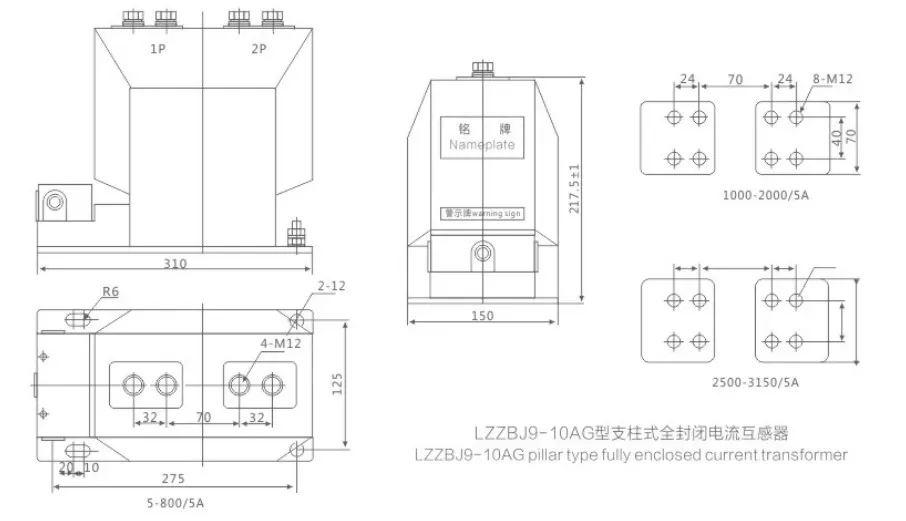

Desen

Verificare rapidă a selecției

1. Tensiune nominală → Selectați 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Curent primar nominal → Conform specificațiilor de sarcină sau bare colectoare (100A, 300A, 600A, 1.250A)

3. Precizie și sarcină → Măsurare 0,2S/0,5 (10-20 VA); Protejează 5P10/10P15 (15-30 VA)

4. Curent termic de scurtă durată → Potriviți curentul de scurtcircuit al sistemului (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Metoda de instalare → Montant vertical/instalare lateral/instalare invers; Baza este fixată cu șuruburi de expansiune 4-M12

6. Cerințe speciale: altitudine mare 3.000 m, temperatură scăzută -40 ℃, gradul anti-poluare III, raport dublu de transformare, tip robinet, cu capac de ecranare
