Transformator de curent de tip stâlp izolat turnat cu rășină epoxidică LZZB

Transformatorul de curent de tip stâlp izolat cu rășină epoxidică LZZB este un produs complet închis cu o structură de coloană turnată cu rășină epoxidice. Este aplicabil pentru protecția releului pentru măsurarea energiei electrice și a curentului în sistemele de alimentare cu o frecvență nominală de 5DHz / 60Hz și o tensiune nominală de 40,5kV. Caracteristicile acestui produs includ stabilitate termică dinamică ridicată, capacitate mare de ieșire de două ori mai mare, performanță stabilă de izolare și rezistență la murdărie.

Înfășurarea primară, înfășurarea secundară, miezul inel și bobina LZZBJ9-35 sunt învelite în izolatori turnați din rășină epoxidice. Este o structură complet închisă, cu performanțe excelente de izolare termică și capacitate rezistentă la umiditate. La punctul de cablare secundar este prevăzută o cutie de joncțiune. Există câte un orificiu pe fiecare dintre partea frontală și laterală a cutiei de joncțiune, care se potrivește cu terminalul pentru ieșirea firului și este utilizat pentru ieșirea firului. Există șuruburi de împământare și patru găuri de instalare pe placa de bază a produsului pentru instalare.

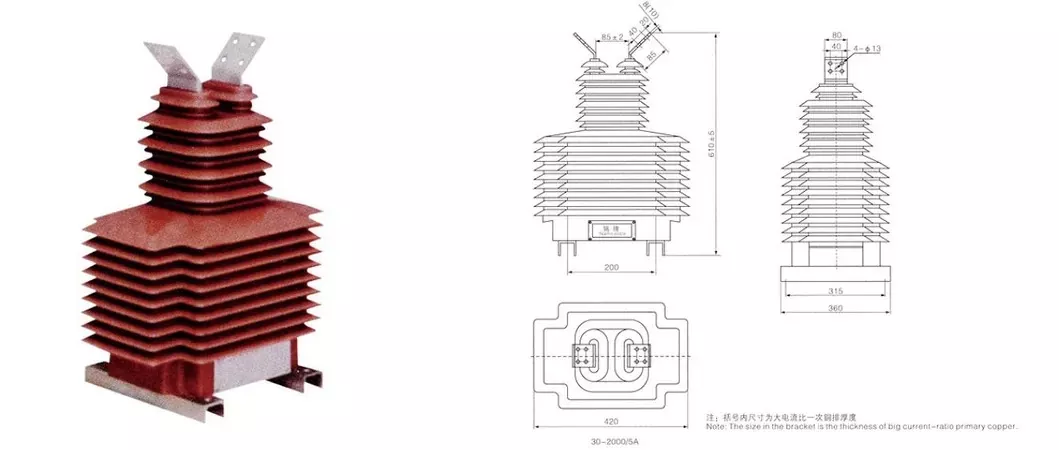

Desen produs

Parametrul tehnic principal (LZZB9-35/250W1)

1.Nivel de izolare nominal: 40,5/95/185kV

2. Factorul de putere al sarcinii: cos ø=0.8(Lagging)

3. Curent secundar nominal: 5A (sau 2A, 1A)

4. Frecvență nominală: 50 Hz sau 60 Hz

5. Temperatura ambiantă: -5℃~+40℃

6. Standard de produs: IEC185, GB1208-2006

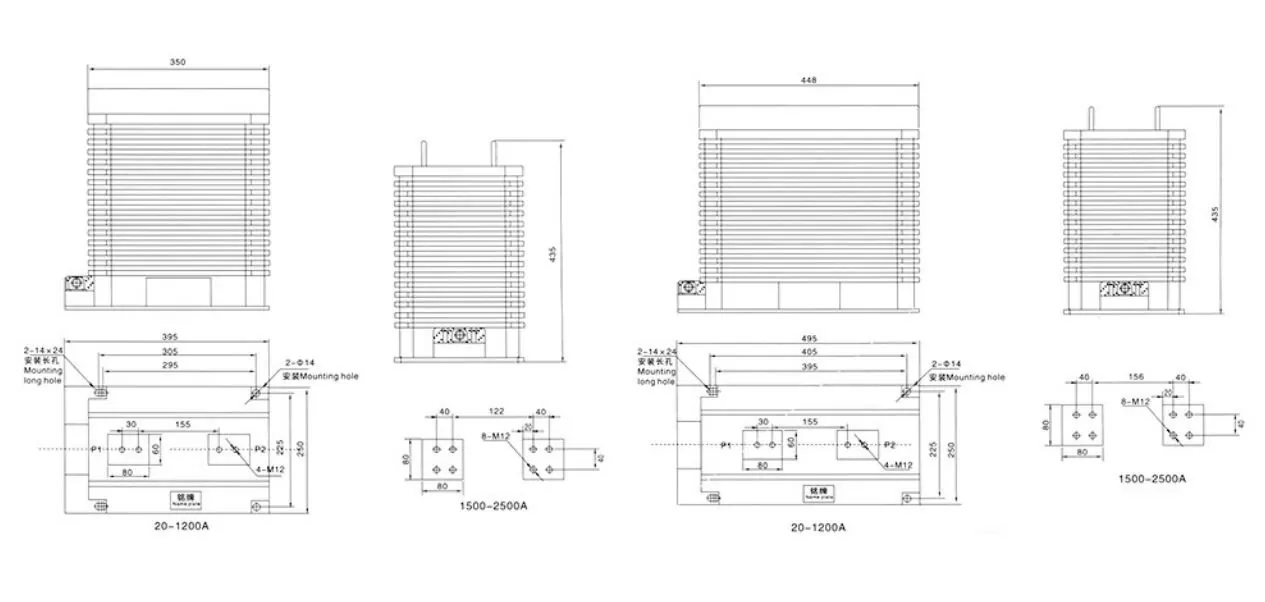

Dimensiunea de ansamblu

Transformatorul de curent de tip stâlp izolat din rășină epoxidice LZZB este aplicat la dulapurile de comutare izolate cu aer KYN28A, XGN15 și HXGN17. Camere de înaltă tensiune pentru unități principale inel, transformatoare de tip cutie și cutii de distribuție prin cablu; Consumul de energie electrică a centralei electrice, contorizare/protecție camere de distribuție industrială și minieră; Zone de mare altitudine, umiditate ridicată și puternic poluate (tipul anti-poluare cu distanță de urcare mărită este opțional)

FAQ

Î: Cum ai testat-o?

R: Vă rugăm să consultați personalul nostru. Ea va explica în detaliu procesul de testare.

Î: Care sunt condițiile de preț?

R: FOB, CFR și CIF depind de cerințele dvs.

Î: Dacă nu avem desen, puteți face desen pentru mine?

R. Da, vă vom trimite desenul dacă ne puteți oferi specificații în detalii.

Î: Când pot obține proba?

R: Depinde de specificațiile eșantionului.

Î: Pot găsi produsul în catalogul dvs.; poti sa imi faci acest produs?

R: Da, toate produsele de pe cataloage le putem realiza.
