Transformatoare de tip uscat din rășină epoxidică turnate: ce sunt ele exact? Ce fac ei?

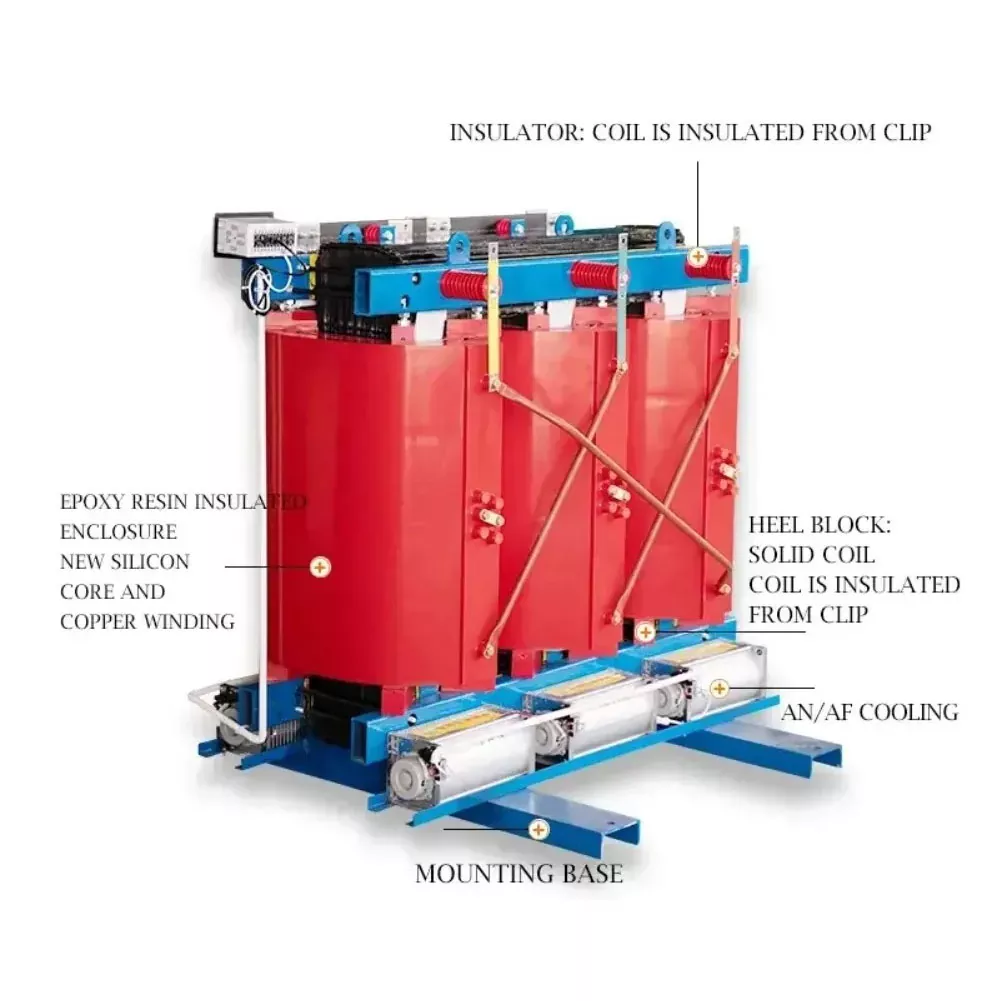

I. Ce este un transformator de tip uscat din rășină epoxidică turnată?

Transformatoarele de tip uscat din rășină epoxidică folosesc rășină epoxidică ca material izolator. Înfășurările de înaltă și joasă tensiune sunt înfășurate cu bandă de cupru (folie), iar rășina epoxidică este turnată și solidificată în vid pentru a forma o structură din fibră de sticlă de înaltă rezistență. Clasele de izolare sunt F și H. Transformatoarele de tip uscat se bazează pe convecția aerului sau răcirea forțată cu aer pentru disiparea căldurii și nu au ulei de transformator.

Datorită proprietăților sale ignifuge, rezistente la explozie și fără întreținere, este utilizat pe scară largă în metrourile urbane, clădirile înalte, aeroporturile, spitalele, centrele comerciale și alte locuri cu cerințe ridicate la incendiu și siguranță.

II. Caracteristicile procesului ale transformatoarelor de tip uscat din rășină epoxidice turnate

1. Turnare turnare înfășurare: înfășurarea de înaltă și joasă tensiune sunt turnate cu amestec de rășini epoxidice în stare de vid și formează un întreg dens și solid după solidificare.

2. Sistem de izolare: folosește în principal rășină epoxidică ca izolație principală și fibră de sticlă ca material de armare. Nu necesită ulei izolator și este un echipament de izolare solidă.

3. Metoda de răcire: de obicei AN (răcire naturală cu aer) sau AF (răcire forțată cu aer). Echipat cu un regulator de temperatură și un ventilator cu debit axial, ventilatorul poate fi pornit și oprit automat în funcție de temperatura de sarcină. Unele produse permit funcționarea la suprasarcină pe termen scurt.

III. Principalele avantaje și dezavantaje ale transformatoarelor de tip uscat din rășină epoxidice

Avantaje:

1. Siguranță ridicată și respectarea mediului înconjurător

• Rezistent la foc și la explozie: Rășina epoxidică în sine este un material ignifug, ignifug și auto-stingător, care elimină în mod fundamental riscul de incendiu și explozie.
• Fără poluare: Nu conține ulei izolator, eliminând posibilitatea ca scurgerile de ulei să contamineze solul și sursele de apă. Este foarte curat.

2. Proprietăți electrice și mecanice excelente

• Rezistență ridicată de izolare: rășina epoxidice întărită formează un strat dens de izolație cu performanțe bune de izolare și rezistență puternică la impactul fulgerului.
• Rezistență puternică la scurtcircuit: bobina este solidificată într-un întreg rigid de înaltă rezistență, cu o rezistență mecanică extrem de ridicată și poate rezista la impactul electrodinamic imens generat atunci când apare un scurtcircuit brusc.

3. Adaptabilitate excelentă la mediu

• Rezistent la umiditate și la praf: stratul de rășină sigilat poate izola eficient umiditatea, praful și gazele corozive și poate chiar funcționa normal într-un mediu cu umiditate de 100%.
• Costuri reduse de întreținere: Nu este necesară preîncălzirea înainte de funcționare și nu este necesar nici un tratament de uscare după oprire. Sarcina zilnică de întreținere este minimă.

4. Eficiență ridicată, economie de energie și design compact

• Pierdere redusă: prin optimizarea miezului de fier (cum ar fi utilizarea tablelor de oțel silicon de înaltă calitate) și a designului înfășurării, pierderile fără sarcină și de sarcină sunt foarte scăzute, iar efectul de economisire a energiei este semnificativ.
• Dimensiune mică și greutate redusă: Datorită eficienței ridicate de izolare a rășinii epoxidice, dimensiunea și greutatea acesteia sunt mult mai mici decât transformatoarele cu apă cu apă de aceeași capacitate, economisind spațiu de instalare și costuri de construcție civilă.
• Zgomot redus: Folosind tehnologie și materiale avansate, zgomotul de funcționare este scăzut, potrivit pentru spitale, reședințe etc. care sunt sensibile la zgomot.

Dezavantaje:

• Rezistența la temperatură este relativ limitată: gradele de izolație utilizate în mod obișnuit sunt F (155 ℃) sau H (180 ℃), temperaturile de funcționare pe termen lung sunt de obicei limitate la aproximativ 120 ℃ ~ 140 ℃, iar capacitatea de suprasarcină nu este la fel de bună ca cea a tipului cu scufundare în ulei.
• Risc de descărcare parțială și fisurare: Dacă procesul de turnare nu este strict controlat (cum ar fi bule și amestecare neuniformă), poate apărea cu ușurință descărcarea parțială; sub schimbări extreme de frig și cald sau de solicitări mecanice, rășina epoxidică poate prezenta riscul de fisurare.
• Cost ridicat: costul inițial de achiziție este de obicei mai mare decât cel al transformatoarelor immerse în ulei de aceeași capacitate.

IV. Întreținerea și defecțiunile comune ale transformatoarelor de tip uscat din rășină epoxidică turnate

• Puncte cheie zilnice: Acordați atenție aspectului (fisuri, urme de descărcare), temperaturii (controlul temperaturii/puncte fierbinți) și zgomotului anormal; mențineți curate izolatoarele, suprafețele de înfășurare și conductele de aer pentru a preveni acumularea de praf să afecteze disiparea căldurii și izolarea.
• Inspecție/testare regulată: rezistență de izolație, rezistență DC, tensiune de rezistență AC, descărcare parțială etc.; inspecția elementelor de fixare și împământare sunt, de asemenea, critice.

Probleme tipice:

• Supraîncălzirea bobinării: Adesea legată de suprasarcină, ventilație slabă sau îmbătrânire; se poate manifesta prin decolorarea epoxidului, miros de ars sau supraîncălzire localizată.
• Descărcarea parțială: poate proveni din izolația umedă/deteriorată, cabluri/împământare slabe etc. și accelerează îmbătrânirea în timp.
• Zgomote/Vibrații neobișnuite: pot fi asociate cu probleme de prindere a miezului, elemente de fixare slăbite, armonici de sarcină, rezonanță etc.

V. Parametrii tehnici comuni ai transformatoarelor de tip uscat din rășină epoxidică turnate

Următoarele sunt câteva intervale de parametri tehnici obișnuiți pentru transformatoarele de tip uscat din rășină epoxidică turnate, iar valorile specifice vor varia în funcție de model și producător:

Firma noastră aretransformatoare de tip uscat turnate din rasina epoxidicadisponibile pentru selecție.

VI. Principalele domenii de aplicare ale transformatoarelor de tip uscat din rășină epoxidică turnate

Transformatoarele turnate uscate din rășină epoxidică sunt potrivite în special pentru următoarele locuri cu cerințe ridicate de siguranță și mediu:

• Dotări publice urbane: clădiri înalte, centre comerciale, aeroporturi, stații de metrou, tuneluri, locuri de sport etc.
• Instituții importante: spitale, centre de date, teatre, școli, laboratoare etc. pentru a asigura continuitatea și fiabilitatea alimentării cu energie electrică.
• Mediu industrial: fabrici chimice, centrale nucleare, mine, centrale electrice și alte medii dure în care există gaze inflamabile, explozive sau corozive.
• Noi domenii energetice: generarea energiei eoliene, centrale fotovoltaice etc.
