Înțelegeți dintr-o privire: Care sunt tehnologiile de bază și elementele esențiale de aplicare ale aparatelor de comutare de joasă tensiune?

Aparatul de joasă tensiune este echipamentul de bază în sistemele moderne de alimentare și distribuție a energiei electrice, utilizat în principal pentru distribuția energiei, controlul circuitelor, protecția la suprasarcină, protecția la scurtcircuit, protecția împotriva scurgerilor la pământ și monitorizarea puterii. Este aplicat pe scară largă în fabrici, clădiri, centre de date, spitale, centre comerciale, inginerie municipală și alte domenii. Dispunând de structură compactă, siguranță și fiabilitate ridicate, întreținere convenabilă și inteligență ridicată, este echipamentul cheie pentru a asigura funcționarea stabilă a sistemelor de alimentare. Acest articol prezintă pe deplin punctele tehnice de bază ale aparatului de comutare de joasă tensiune în ceea ce privește structura, parametrii, performanța, selecția și aplicarea.

1. Componentele principale ale aparatului de comutare de joasă tensiune

Aparatul de distribuție de joasă tensiune tipic adoptă astructură independentă de izolare cu trei compartimente pentru o mai mare siguranță, fiabilitate și întreținere:

O.Compartiment întrerupător: Aranjat vertical, capabil să țină mai multe întrerupătoare; fiecare circuit este separat independent, fără interferențe.

B.Compartimentul autobuzului: Situat în spatele compartimentului întrerupător și izolat prin pereții despărțitori izolatori pentru a preveni eficient răspândirea defecțiunilor.

C.Compartiment pentru cabluri: Situat în spatele sau în față a dulapului, convenabil pentru conectarea prin cablu și întreținere, cu spațiu spațios și cablare standardizată.

După stilul de operare și întreținere:

D.Accesibil în spate: Structură standard tradițională cu spațiu mare de întreținere.

E.Accesibil frontal: Montabil pe perete, adâncime mai mică, economisește spațiu.

Designul independent al compartimentului evită contactul accidental cu piesele sub tensiune în timpul întreținerii, limitează intervalul de defectare a arcului și îmbunătățește considerabil siguranța echipamentului și a personalului.

2. Parametrii nominali cheie

3. Indicii de performanță electrică de bază

a. Curent de rezistență la scurtcircuit (SCCR)

Curentul maxim de scurtcircuit pe care aparatul de distribuție îl poate rezista în siguranță într-un timp scurt în timpul unei defecțiuni, care determină rezistența la scurtcircuit a echipamentului și este o garanție importantă pentru funcționarea în siguranță.

b. Curent de rezistență pe timp scurt

Curentul de scurtcircuit pe care îl poate suporta aparatul de comutare fără deformare sau deteriorare într-un timp specificat (de obicei 1 secundă sau 0,5 secunde), asigurând că sistemul nu se prăbușește în condiții de defecțiune.

c. Evaluarea întreruperii

Curentul maxim de defect pe care un întrerupător de circuit îl poate întrerupe în siguranță. Trebuie să fie mai mare decât curentul de scurtcircuit așteptat al sistemului, altfel va provoca explozie sau incendiu.

d. Evaluare de protecție la pătrundere (evaluare IP)

· IP30: Previne contactul degetelor cu piesele sub tensiune

· IP40: Previne intrarea obiectelor străine cu diametrul ≥1mm

· IP54: Etanș la praf și rezistent la stropire, potrivit pentru medii umede și cu praf

e. Limită de creștere a temperaturii

Conform standardelor naționale, creșterea temperaturii aparatului de distribuție în condiții de funcționare pe termen lung la curent nominal nu trebuie să depășească limita, asigurând stabilitatea izolației și durata de viață prelungită.

4. Puncte cheie tehnice de bază ale aparatului de comutare de joasă tensiune

(1).Structura cabinetului și tehnologia de compartimentare

Adoptă trei compartimente izolate independente: compartimentul întrerupător, compartimentul autobuzului și compartimentul pentru cabluri, prevenind eficient răspândirea arcului și îmbunătățind siguranța în funcționare și întreținere.

(2)Tehnologie de rezistență la scurtcircuit și rezistență pe timp scurt

Echipat cu rezistență puternică la scurtcircuit, cu SCCR care se potrivește strict și cu curent de rezistență scurtă pentru a asigura nicio deformare, deplasarea magistralei sau prăbușirea sistemului în caz de defecte.

(3)Tehnologia de întrerupere a întrerupătorului și coordonare selectivă

Capacitatea de întrerupere îndeplinește curentul maxim de defect al sistemului. Selectivitatea regională se realizează prin întârziere scurtă și coordonare instantanee a protecției, limitând întreruperile doar la circuitul defect.

(4)Proiectarea sistemului de bare colectoare și controlul creșterii temperaturii

Dispunerea barelor colectoare cu impedanță scăzută, pierderi reduse și disipare ridicată a căldurii pentru a controla strict creșterea temperaturii de funcționare pe termen lung, asigurând capacitatea de curent, durata de viață a izolației și stabilitatea echipamentului.

(5)Protecție integrată și tehnologie de măsurare

Integrează protecția la suprasarcină, scurtcircuit, scurgere la pământ, supratensiune, subtensiune, pierdere de fază și arc, cu contoare și senzori inteligente pentru siguranță completă.

(6)Tehnologie inteligentă și digitală

Suportă monitorizare on-line, control de la distanță, pre-alarma de eroare, statistici energetice și rețele de comunicații, trecerea la operare nesupravegheată și inteligentă bazată pe cloud.

(7)Protecție la intrare și adaptabilitate la mediu

Îndeplinește gradele de protecție IP30–IP54, adaptându-se la umiditate, praf, coroziune, medii cu temperaturi înalte și joase pentru versatilitate și durabilitate îmbunătățite.

(8)Design modular și standardizat

Unitățile modulare, interfețele standardizate și extinderea flexibilă scurtează timpul de producție, instalare și punere în funcțiune și reduc costurile totale.

5. Funcții de protecție

Aparatul de joasă tensiune este echipat cu mai multe protecții pentru a asigura siguranța sistemului:

l Protectie la suprasarcina

l Protecție instantanee la scurtcircuit

l Protecție la scurtcircuit cu întârziere scurtă

l Protecție împotriva scurgerii la pământ

l Protecție la supratensiune și subtensiune

l Protecția împotriva pierderii de fază și a secvenței de fază

l Detectare defect de arc (AFD)

l Aparatul de comutare inteligent avansat oferă, de asemenea:

l Monitorizare on-line a temperaturii

l Monitorizarea descărcării parțiale

l Analiza calității puterii

l Alarma de eroare de la distanță

6. Tipuri structurale comune

Aparatură de comutare de tip fix

Structură simplă, cost redus, fiabilitate ridicată, potrivită pentru scenariile generale de distribuție a energiei.

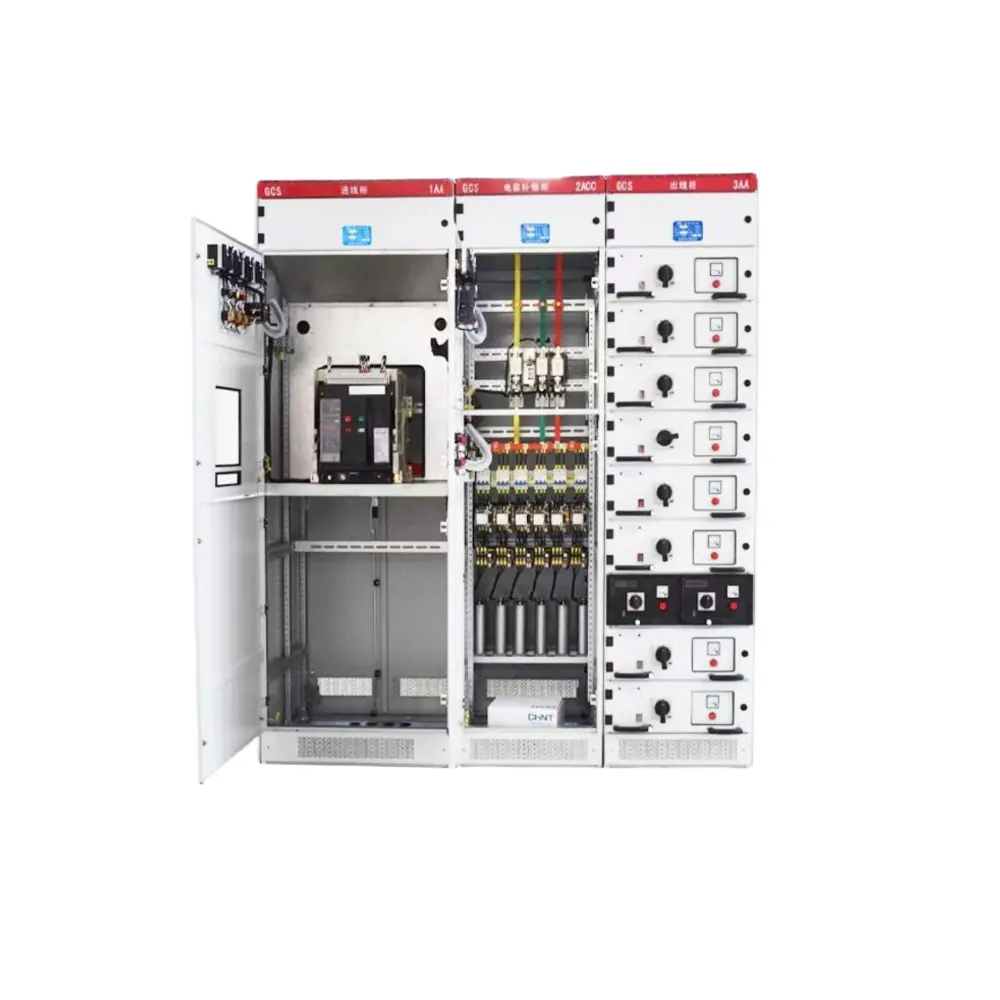

Aparatură de comutare tip sertar

Fiecare circuit este un sertar independent; întreținerea poate fi efectuată prin extragerea unui singur sertar fără întreruperi de curent, fără a afecta alte circuite. Ideal pentru spitale, centre de date și linii de producție care necesită fiabilitate ridicată.

Aparatură de distribuție de tip retractabil

Întrerupătorul principal poate fi retras complet pentru o întreținere mai sigură și mai rapidă.

7. Diferențele dintre tablourile de distribuție de joasă tensiune și tablourile de distribuție

Aparatură: întrerupătoare complet închise, izolate în compartiment, deconectabile, rezistență scurtă la 30 de cicluri, susțin coordonarea selectivă, siguranță mai mare.

Tablou de distribuție: structură deschisă, întreruptoare fixe, rezistență în scurt timp la doar 3 cicluri, cost mai mic.

Aparatul de comutare este mai potrivit pentru sarcinile principale de intrare, cuplare și importante; tablourile de distribuție sunt utilizate pentru distribuția puterii terminale.

8. Aparatură inteligentă de joasă tensiune

Aparatul de distribuție inteligent integrează:

① Întreruptoare inteligente

② Senzori de curent/tensiune/temperatura

③ Dispozitive de protecție bazate pe microprocesor

④ Instrumente de management al energiei

⑤ Comunicare 4G / WiFi / Ethernet

Acesta suportă:

① Monitorizare și control de la distanță

② Statistica si analiza consumului de energie

③ Prealarma de eroare și înregistrare automată

④ Conectare cu sisteme inteligente de distribuție a energiei

Este o configurație standard pentru fabrici inteligente, clădiri inteligente și centre de date.

9. Cazuri tipice de aplicare

l Fabrici mari de producție de automobile

Oferă distribuția principală a energiei și controlul motorului pentru atelierele de ștanțare, sudare, vopsire și asamblare. Aparatul de distribuție inteligent de tip sertar permite întreținerea non-stop și localizarea precisă a defecțiunilor, asigurând continuitatea producției 24/7.

l Centre mari de date (nivelul IV)

Adoptă distribuția redundantă a energiei dual-bus, care acceptă sursa de alimentare cu densitate mare a cabinetului cu comutare la nivel de milisecunde. Disponibilitatea sistemului ajunge la 99,999%, ideal pentru funcționare neîntreruptă 7×24.

l Complexe comerciale mari și centre comerciale

Distribuie energie pentru iluminat, HVAC, lifturi, stingerea incendiilor și circuite de magazine. Monitorizarea inteligentă a buclei și statisticile consumului de energie optimizează gestionarea energiei și reduc costurile de operare.

l Stații urbane de apă și stații de epurare

Alimentează pompe, ventilatoare, rețele și sisteme de dozare în medii umede și cu praf. Protecția completă asigură funcționarea stabilă a alimentării cu apă municipală și a epurării apelor uzate.

l Spitale și centre medicale de gradul A

Furnizează o distribuție de putere dublă extrem de fiabilă pentru săli de operație, ICU, laboratoare și centre de imagistică. Comutarea fără întreruperi garantează siguranța medicală.

l Centrale fotovoltaice și eoliene

Folosit pentru confluența invertorului, controlul conectat la rețea și distribuția energiei de stocare a energiei, potrivit pentru medii exterioare dure, cu protecție completă de siguranță.

l Aeroporturi și noduri de tranzit feroviar

Asigură o putere extrem de fiabilă pentru terminale, sisteme de securitate, bilete și iluminat. Comutarea automată cu dublă putere garantează funcționarea neîntreruptă a centrului de transport.

l Comunități rezidențiale înalte și inteligente

Folosit pentru distribuția energiei în clădiri, iluminat public, stingerea incendiilor, lifturi și pile de încărcare. Structura compactă și protecția completă îmbunătățesc calitatea energiei comunitare.

10. Dimensiunea pieței și tendințele de dezvoltare

Dimensiunea pieței

Piața globală: Aproximativ 54–56 miliarde USD în 2025, estimată a depăși 83 miliarde USD până în 2032, cu un CAGR de 6%–7%.

Piata din China: Aproximativ 169 miliarde RMB în 2025, în creștere cu 7,8% față de anul trecut; China este cea mai mare piață unică din lume, reprezentând peste 21% din cota globală.

Drivere cheie: Noi sisteme de alimentare, centre de date, energie nouă, producție inteligentă, infrastructură urbană și încărcare EV.

Tendințe de dezvoltare

Inteligența devine standard

Întrerupătoarele inteligente, senzorii, IoT, monitorizarea în cloud, pre-alarma de eroare și operarea și operarea la distanță sunt adoptate pe scară largă, trecând de la „protecție pasivă” la „predicție activă”.

Fiabilitate mai mare și îmbunătățire a siguranței

Protecția arcului electric, monitorizarea descărcării parțiale, monitorizarea creșterii temperaturii și coordonarea selectivă devin esențiale; rating IP mai mare și rezistență la scurtcircuit mai puternică.

Verde și economisesc energie

Autobuze și componente cu pierderi reduse, de înaltă eficiență, materiale cu emisii scăzute de carbon și procese ecologice, care corespund obiectivelor de neutralitate a emisiilor de carbon.

Ponderea mai mare a tipurilor de sertar/retrabile

Creștere rapidă în industrie, centre de date, spitale etc., susținând întreținerea non-stop și asigurând alimentarea continuă cu energie.

Adaptare profundă la noua energie

Soluții speciale pentru PV, energie eoliană, stocare de energie și încărcare EV, cu anti-încărcare, protecție la supratensiune și control conectat la rețea.

Modular, standardizat, compact

Instalare mai rapidă, amprentă mai mică, extindere flexibilă pentru alimentare de înaltă densitate și livrare rapidă.

Concluzie

Fiind echipamentul central al sistemelor de distribuție a energiei de joasă tensiune, proiectarea structurală, configurația protecției și procesul de fabricație al aparatelor de comutare de joasă tensiune afectează în mod direct fiabilitatea sursei de alimentare, siguranța echipamentului și siguranța personalului. Condusă de tendințele de inteligență, ecologizare, fiabilitate ridicată și modularizare, industria va menține o creștere constantă. Capacitățile de vârf, de marcă și globalizate vor deveni competitivitatea cheie. Alegerea unui aparat de distribuție de înaltă calitate și fiabil poate îmbunătăți în mod eficient stabilitatea sistemelor de distribuție a energiei, poate reduce riscurile de defecțiuni și poate oferi un suport solid pentru o putere sigură și stabilă.

Întrebări frecvente

1. Unde sunt utilizate în principal aparatele de comutare de joasă tensiune?

Este utilizat în fabrici, zone rezidențiale, centre comerciale, spitale, centre de date și proiecte municipale pentru distribuția, controlul și protecția energiei.

2.Care sunt principalele tipuri structurale?

Tip fix, tip sertar și tip retractabil, selectate în funcție de cerințele de fiabilitate.

3.Ce înseamnă rating IP?

IP30/IP40 pentru medii interioare normale; IP54 este rezistent la praf și stropire, potrivit pentru locuri umede și cu praf.

4.Ce este coordonarea selectivă?Doar întrerupătorul cel mai apropiat de defecțiune se declanșează, evitând întreruperile de curent pe scară largă și îmbunătățind fiabilitatea alimentării.

5.Care sunt avantajele aparatului de distribuție inteligent?

Monitorizare de la distanță, pre-alarma de eroare, statistici energetice, înregistrare automată, funcționare nesupravegheată și inteligentă.
