Ce este un transformator de instrument de curent?

Acest articol aprofundat explică ce aTransformator de curent pentru instrumenteeste, cum funcționează, de ce este important în sistemele electrice, cum se compară cu alte transformatoare de instrument, cum să alegi unul și întrebări frecvente - toate susținute de definiții autorizate și standarde din industrie. Transformatoare de curent pentru instrumente, numite în mod obișnuittransformatoare de curent (TC), permit măsurarea precisă a curentului, protecția și controlul circuitelor electrice de înaltă tensiune prin scalarea curenților la valori standard mai sigure pentru instrumente și relee.

Cuprins

1. Ce este un transformator de instrument de curent?
2. Cum funcționează un transformator de curent?
3. De ce să folosiți un transformator de instrument de curent?
4. Ce tipuri de transformatoare de curent pentru instrumente există?
5. Cum să selectați transformatorul de instrument de curent potrivit?
6. Care sunt aplicațiile comune?
7. Întrebări frecvente (FAQ)

Ce este un transformator de instrument de curent?

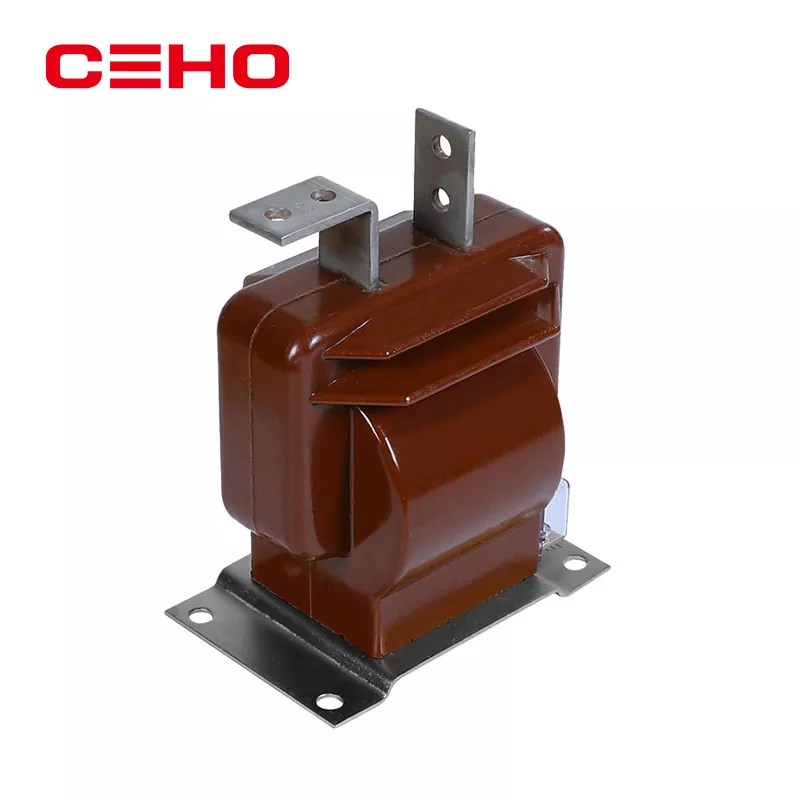

A Transformator de curent pentru instrumente(cunoscut și ca aTransformator de curentsau CT) este un tip specific detransformator de instrumenteconceput pentru a scala curenți alternativi (AC) foarte mari de la sistemele de alimentare într-un curent proporțional, mai mic, care poate fi conectat în siguranță la contoare, relee de protecție și dispozitive de control.

Rolul definitoriu al CT este de a permite detectarea sigură și precisă a curentului pe circuite în care măsurarea directă ar fi periculoasă sau nepractică din cauza curentului ridicat și a tensiunii înalte.

Cum funcționează un transformator de curent?

Principiul de funcționare al unui transformator de curent se bazează pe inducția magnetică: atunci când curentul alternativ trece prin conductorul primar, acesta creează un câmp magnetic. Acest flux magnetic induce un curent proporțional în înfășurarea secundară a CT prin inducție electromagnetică.

• înfășurare primară:de obicei o singură tură (adesea conductorul însuși).
• Înfășurare secundară:multe spire de sârmă fină pentru a produce curent redus.
• Miez magnetic:material de înaltă permeabilitate pentru a ghida eficient fluxul.

Rezultatul este un curent secundar care este un raport fix al curentului primar (de exemplu, un CT 1000:5 va scoate 5 A când curentul primar este de 1000 A), permițând dispozitivelor de măsurare să funcționeze în siguranță și cu o precizie ridicată.

De ce să folosiți un transformator de instrument de curent?

Transformatoarele de curent sunt esențiale pentru sistemele electrice moderne din mai multe motive:

1. Siguranţă:Acestea izolează dispozitivele și personalul de circuitele primare periculoase de înaltă tensiune.
2. Precizie:Acestea oferă niveluri de curent standardizate pentru măsurarea precisă și monitorizarea sarcinii.
3. Funcția de protecție:Acestea funcționează cu relee și protecții pentru a detecta defecțiuni și a declanșa întrerupătoarele.

Fără CT, măsurarea sau protejarea rețelelor cu curent ridicat cu instrumente convenționale ar fi periculoasă, inexactă sau ambele.

Ce tipuri de transformatoare de curent pentru instrumente există?

Transformatoarele de curent vin sub mai multe forme, în funcție de instalare și aplicație:

• CT de tip bar:Conductorul primar trece printr-un miez cu multe spire secundare.
• CT inel (toroidal):Miez inel cu conductor trecut prin el; ideal pentru măsurarea retrofit.
• CT de fereastră:Proiectat astfel încât conductorul primar să poată fi filetat cu ușurință.
• CT cu miez divizat:Tip clemă CT pentru instalare convenabilă fără deconectare.

Fiecare tip acceptă diferite necesități de instalare și cerințe de precizie. Substațiile de înaltă tensiune folosesc adesea tipuri robuste de bare sau ferestre, în timp ce scenariile de întreținere sau de modernizare pot folosi formate cu nucleu divizat.

Cum să selectați transformatorul de instrument de curent potrivit?

Selectarea CT potrivită depinde de:

1. Evaluarea curentului primar:Trebuie să se potrivească cu curentul maxim de sarcină așteptat.
2. Ieșire standard secundară:De obicei 5 A sau 1 A.
3. Clasa de precizie:Precizie necesară pentru măsurare vs funcții de protecție.
4. Evaluări de temperatură și mediu:Pentru conditii de instalare.

Care sunt aplicațiile comune?

CT-urile sunt utilizate în multe domenii de inginerie electrică:

• Contorizare: măsurați curentul pentru facturare și calculul sarcinii.
• Protecție: detectează supracurent sau condiții de defecțiune și inițiază declanșarea întreruptorului.
• Sisteme de control: furnizează date în timp real către SCADA sau sisteme de automatizare.

Întrebări frecvente (FAQ)

Ce înseamnă „transformator de instrument”?
Un transformator de instrument este un dispozitiv care scalează cantități mari ale sistemului de putere (curent sau tensiune) la niveluri standardizate pentru măsurare și protecție fără a încărca sau a perturba circuitul primar.

Cum este un transformator de curent diferit de un transformator de putere?
Un transformator de curent se concentrează pe scalarea precisă pentru măsurare și siguranță, în timp ce un transformator de putere se concentrează pe transferul puterii între nivelurile de tensiune cu pierderi minime.

De ce nu ar trebui să se opereze niciodată un CT cu un secundar deschis?
Lăsarea unui secundar CT deschis poate provoca tensiuni periculoase de înalte, deoarece transformatorul încearcă să mențină curentul, riscând defectarea izolației și pericole de siguranță.

Care este valoarea nominală standard a curentului secundar?
Ieșirile secundare standard ale CT sunt de obicei de 1 A sau 5 A pentru a se potrivi cerințelor comune de intrare pentru instrument și releu.

Pot fi utilizate transformatoare de curent pentru măsurarea DC?
CT-urile standard funcționează pe inducție magnetică CA și nu sunt potrivite pentru CC; În schimb, sunt utilizați senzori speciali (de exemplu, efectul Hall).
