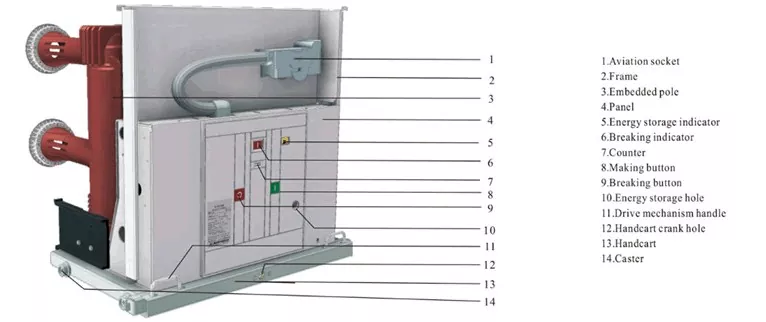

Întrerupător de circuit de vid de înaltă tensiune pentru interior VS1

Ceho poate oferi întrerupător de circuit de vid de înaltă tensiune pentru interior VS1 cu un serviciu complet post-vânzare și livrare la timp. Principiul de funcționare al acestui întrerupător de circuit în vid este că atunci când contactul mobil și contactul static sunt separate sub acțiunea mecanismului de acționare, se generează un arc electric între contacte, iar suprafața contactelor volatilizează aburul la temperaturi ridicate. Forma specială a acestui design de contact al produsului generează un câmp magnetic atunci când trece curentul. Sub acțiunea acestui câmp magnetic, arcul electric se mișcă rapid pe direcția tangențială a suprafeței de contact. Unii vapori de metal se condensează pe cilindrul de metal (scut), iar arcul trece în mod natural prin zero și apoi se stinge. Când arcul se stinge, rigiditatea dielectrică dintre contacte își revine rapid

Trimite o anchetă

Descriere produs

Puteți fi sigur că cumpărați întrerupător de circuit de vid de înaltă tensiune pentru interior VS1 de la Ceho. Întrerupătorul în vid este potrivit pentru utilizarea în sistemele de alimentare cu o tensiune nominală de 12kv în scopuri de protecție, precum și în unitățile de control ale echipamentelor de rețea electrică și echipamentelor industriale de putere. Poate fi echipat cu KYN28(GZS1). Diferite tipuri de panouri pentru dulapuri de comutare, cum ar fi XGN și GG-1A. Produse înrudite: cărucioare de izolare, cărucioare cu siguranțe și alte cărucioare pentru transformatoare de tensiune.

Standarde de produs

♦ IEC62271-100 Aparatură de înaltă tensiune și echipamente de control Partea 100: Întreruptoare de curent alternativ

♦ GB1984 Întreruptoare de înaltă tensiune AC

♦ GB/T11022 Specificații comune pentru standardele echipamentelor de comutare și controlului de înaltă tensiune

♦ JB/T 3855 Întreruptoare cu vid de înaltă tensiune AC

♦ DL/T402 Specificația întreruptoarelor AC de înaltă tensiune

Condiții de mediu

♦ Temperatura ambiantă:-15℃~+40℃;

♦ Altitudine: ≤1000m;

♦ Umiditate relativă: medie zilnică ≤95%, medie lunară ≤90%;

♦ Intensitatea cutremurului: nivel ≤8;

♦ Locuri fără incendiu, pericol de explozie, murdărie gravă, coroziune chimică, precum și vibrații intense

Data tehnică

Nu.	Articol	Unitate	Data
1	Tensiune nominală	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Tensiune nominală de rezistență a frecvenței de alimentare de scurtă durată (1 min.)		90/102 ? ? ? ? ? ? ? ? ??65/79
3	Tensiune nominală de rezistență la impulsul fulgerului		50/59 ? ? ? ? ? ? ? ? ??125/145
4	Frecvența nominală	Hz	50
5	Curent nominal	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Curent nominal tolerant de scurtă durată	KA	20 50 50	25 63 63	31.5 80 80
7	Curent tolerant de vârf nominal
8	Curent nominal de scurtcircuit de închidere (vârf)
9	Secvență de operare nominală		O-0,3s-CO-180s-CO
10	Durata de viata mecanica	Times	20000
11	Tensiunea nominală de funcționare	V	AC/DC220,AC/DC110
12	Ora de deschidere	Domnișoară	20~50
13	ora de inchidere		30~70
14	Timpi nominali de întrerupere a curentului de scurtcircuit		50

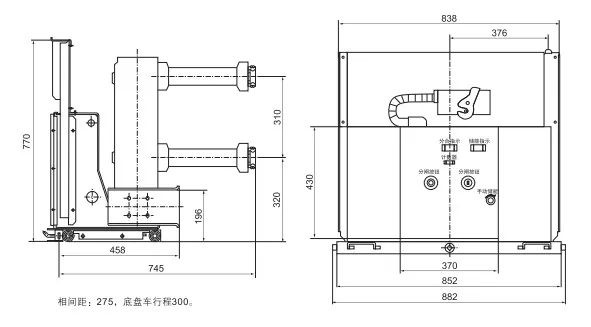

Desen cu dimensiunile generale
