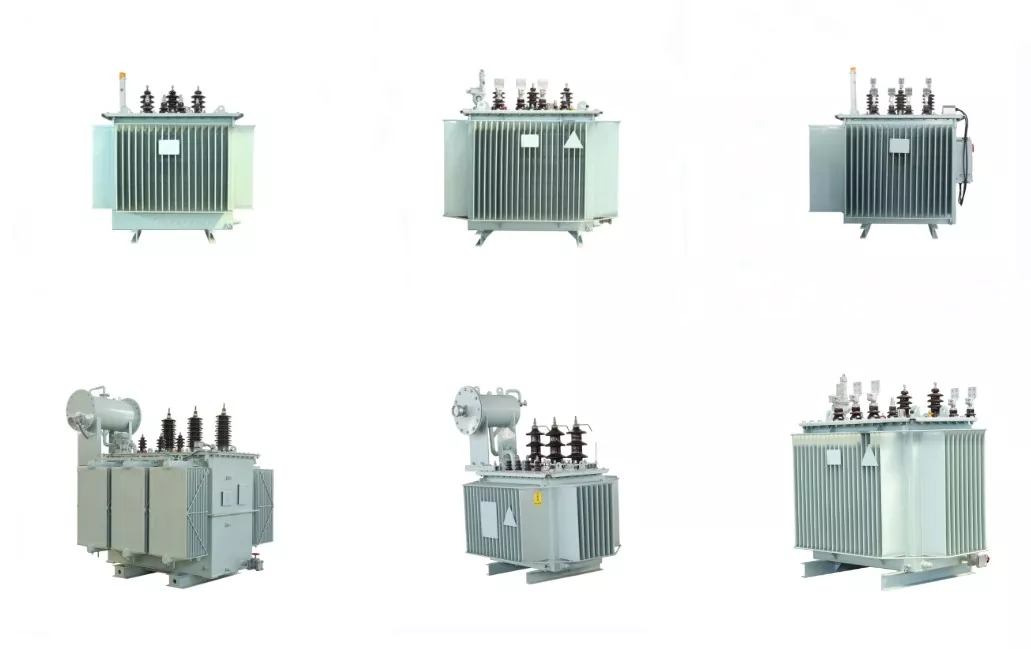

Transformator de putere de distribuție cu scufundare în ulei

Miezul transformatorului de putere de distribuție cu scufundare în ulei este construit prin laminarea foilor de oțel siliconic laminate la rece de înaltă calitate importate, reducând în mod semnificativ curentul fără sarcină și fără sarcină. Miezul este obligat să asigure compactitatea și să minimizeze zgomotul. Înfășurările de înaltă și joasă tensiune sunt realizate din cupru fără oxigen. Înfășurările de joasă tensiune pentru 500KVA și mai jos adoptă o structură cilindrică cu dublu strat, în timp ce cele pentru 630KVA și mai sus folosesc o structură cu dublu helix sau quad-helix sau înfășurare cu folie de cupru. Înfășurările de înaltă tensiune utilizează o structură cilindrică cu mai multe straturi.

Transformatorul adoptă grupul de conectare Dyn11 pentru a minimiza efectele armonice asupra rețelei electrice și pentru a îmbunătăți calitatea sursei de alimentare. Construcția sa complet etanșă prelungește durata de viață, elimină nevoia de îndepărtare a miezului și nu necesită întreținere. După transportul standard, acest transformator de serie nu necesită inspecție de bază. Componentele relevante pot fi instalate direct, urmate de testarea de acceptare. La trecere, este gata de operare.

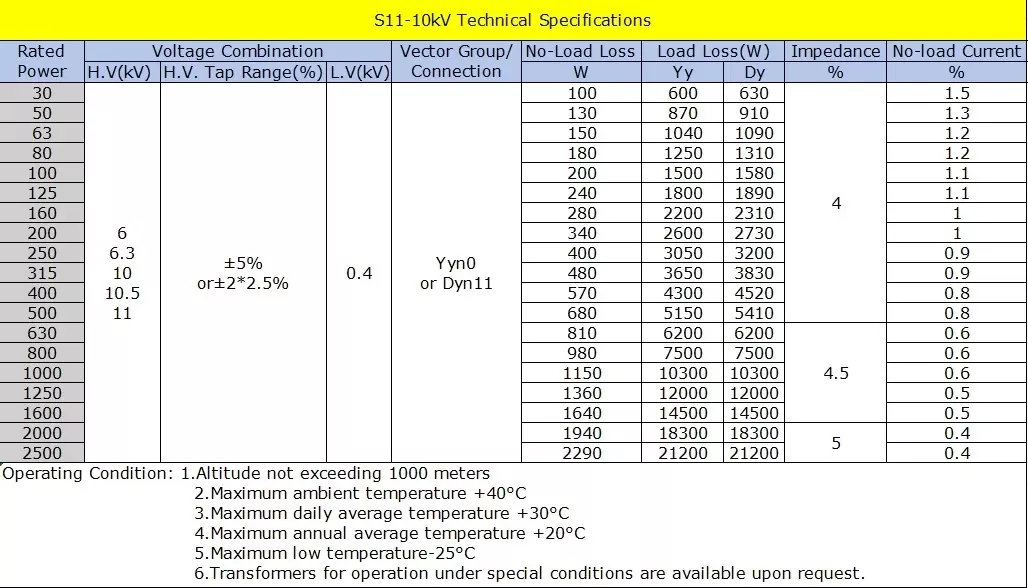

Caietul de sarcini

Standarde și certificări

Proiectare și testare: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Evaluarea pierderilor: IEC 60076-20;

Siguranță: IEC 61936, DL/T 572;

Mediu: ISO 14001, CE, EAC, UkrSEPRO pentru exportul din Ucraina

De ce sa ne alegeti pe noi?

- Transformatorul nostru de putere de distribuție cu scufundare în ulei este foarte eficient și cu pierderi reduse, reducând consumul de energie și costurile de operare.

- Corpul transformatorului este un nou tip de structură de izolație, capacitatea de rezistență la scurtcircuit decât cea originală a fost îmbunătățită.

- Miezul de fier este o foaie de oțel siliciu laminată la rece de înaltă calitate, cu permeabilitate ridicată. Constă din înfășurări de înaltă/joasă tensiune, care sunt fire de cupru fără oxigen și adoptă o structură cilindrică cu mai multe straturi.

- Toate elementele de fixare au fost tratate special pentru a preveni slăbirea.

- Structura ondulată a rezervorului de ulei, capacul rezervorului și marginea cutiei au două moduri de sudare completă sau de conectare cu șuruburi, care pot prelungi durata de viață a uleiului de transformator și a materialelor izolatoare.

Condiții de mediu de operare

1. Altitudinea de instalare nu trebuie să depășească 1000 m deasupra nivelului mării (în condiții normale); mediile speciale necesită specificații separate.

2. Temperatura ambiantă nu trebuie să depășească 40°C.

3. Temperatura minima exterioara: -25°C.

La cererea clientului pot fi furnizate transformatoare capabile să funcționeze în condiții speciale.
