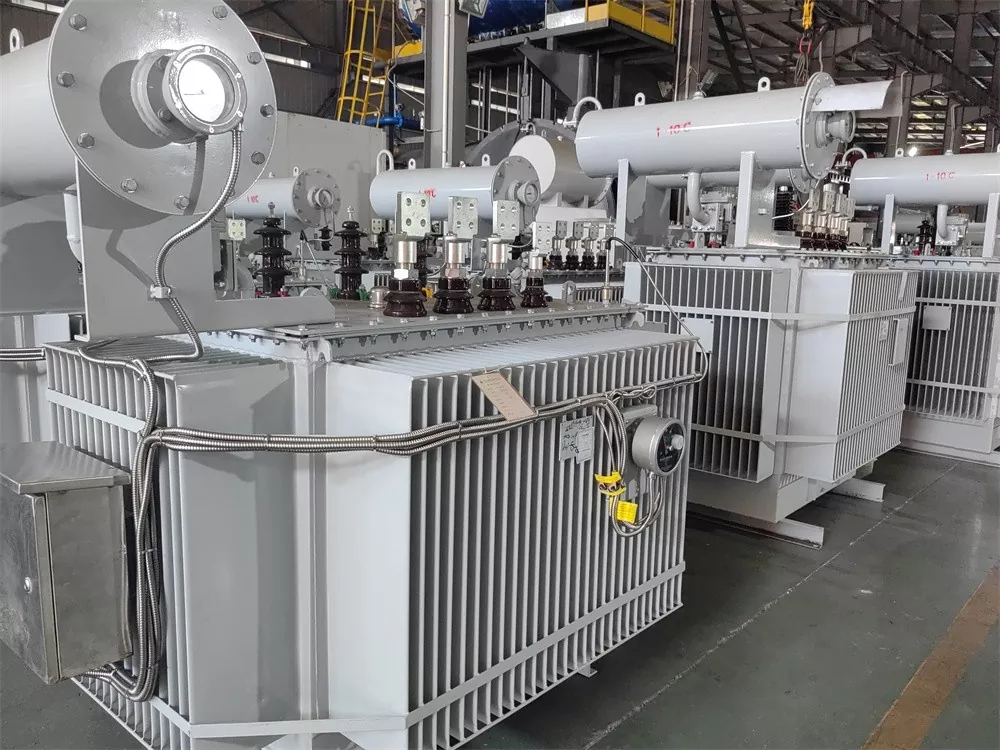

Transformator de distribuție cu scufundare în ulei cu comutator fără sarcină

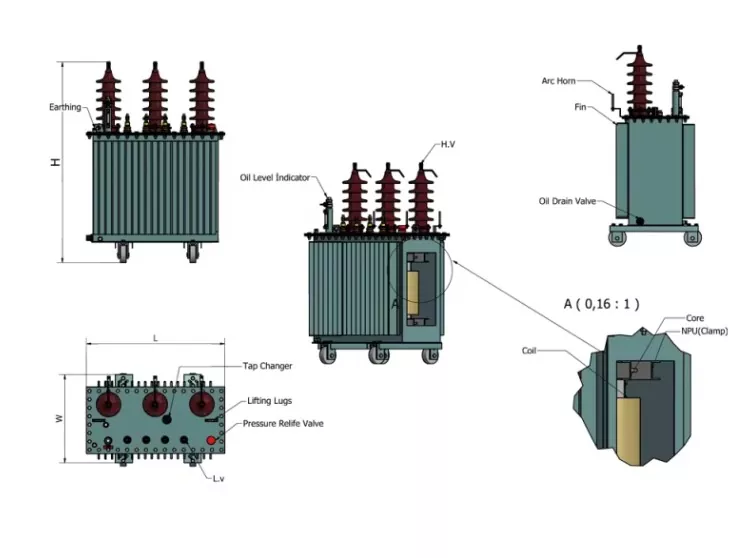

Transformatorul de distribuție cu scufundare în ulei cu comutator fără sarcină este un produs de încredere din fabrica Ceho. Miezul utilizează foi de oțel siliciu laminate la rece, orientate spre cereale, de înaltă permeabilitate. Are un design de tip miez cu îmbinări complet oblice și o structură segmentată. Coloanele de miez prezintă secțiuni transversale circulare în trepte pe mai multe niveluri, în timp ce jugul și miezul mențin secțiuni transversale uniforme.

Miezul acestui produs utilizează foi de oțel siliconic laminate la rece, orientate spre cereale, de înaltă permeabilitate. Are un design de tip miez, cu îmbinări complet oblice și o structură segmentată. Coloanele de miez prezintă secțiuni transversale circulare în trepte pe mai multe niveluri, în timp ce jugul și miezul mențin secțiuni transversale uniforme.

Înfășurările folosesc canale de ulei ondulate cu impregnare fără lac și legare cu bandă de compresie. Toate înfășurările sunt bobine concentrice. Înfășurarea de înaltă tensiune are prize corespunzătoare cerințelor de tensiune de la robinet, conectate la comutatorul de prize montat pe capacul rezervorului. Acest lucru permite transferul de tensiune între 10kV și 20kV și ajustarea tensiunii de conectare după deconectarea alimentării.

Dispozitive de protecție de siguranță Transformatoarele de 30~2000kVA sunt echipate cu supape de siguranță. Releele de gaz cu terminale de alarmă și declanșare pot fi instalate în funcție de cerințele utilizatorului. Dispozitive de măsurare a temperaturii uleiului Toate transformatoarele sunt dotate cu prize pentru termometru din sticlă montate pe capacul rezervorului, extinzându-se cu 120±10 mm în ulei. Transformatoarele de 1000 ~ 2000 kVA dispun de termometre de semnal exterior. Transformatoarele de distribuție cu scufundare în ulei cu rezervoare de schimbător fără sarcină sunt construite cu pereți ondulați, finisați cu o peliculă durabilă de vopsea acoperită cu pulbere. Aripioarele ondulate nu oferă doar răcire, ci funcționează și ca elemente de „respirație”, elasticitatea lor compensând modificările volumului de ulei datorate fluctuațiilor de temperatură. Prin urmare, transformatoarele complet etanșate elimină necesitatea unui conservator de ulei, reducând înălțimea totală. Umplerea cu ulei în vid în timpul încapsulării elimină complet umezeala din transformator, împiedicând uleiul de transformator să intre în contact cu aerul. Acest lucru blochează eficient pătrunderea oxigenului și a apei care ar putea degrada performanța izolației și ar putea accelera îmbătrânirea uleiului, eliminând astfel nevoia de teste periodice de prelevare a probelor de ulei.

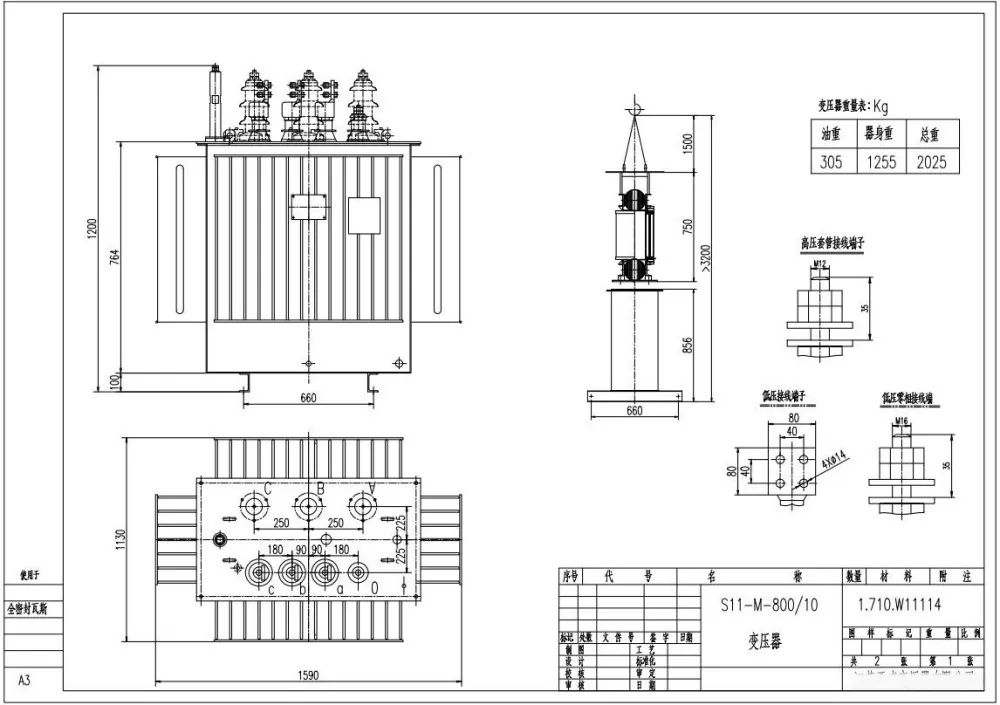

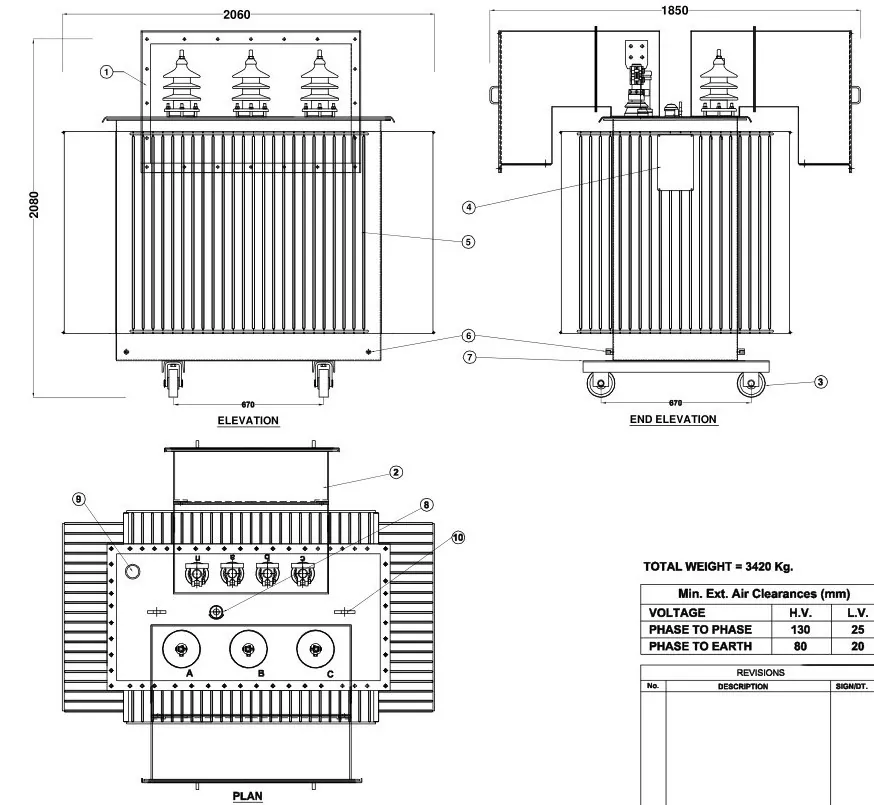

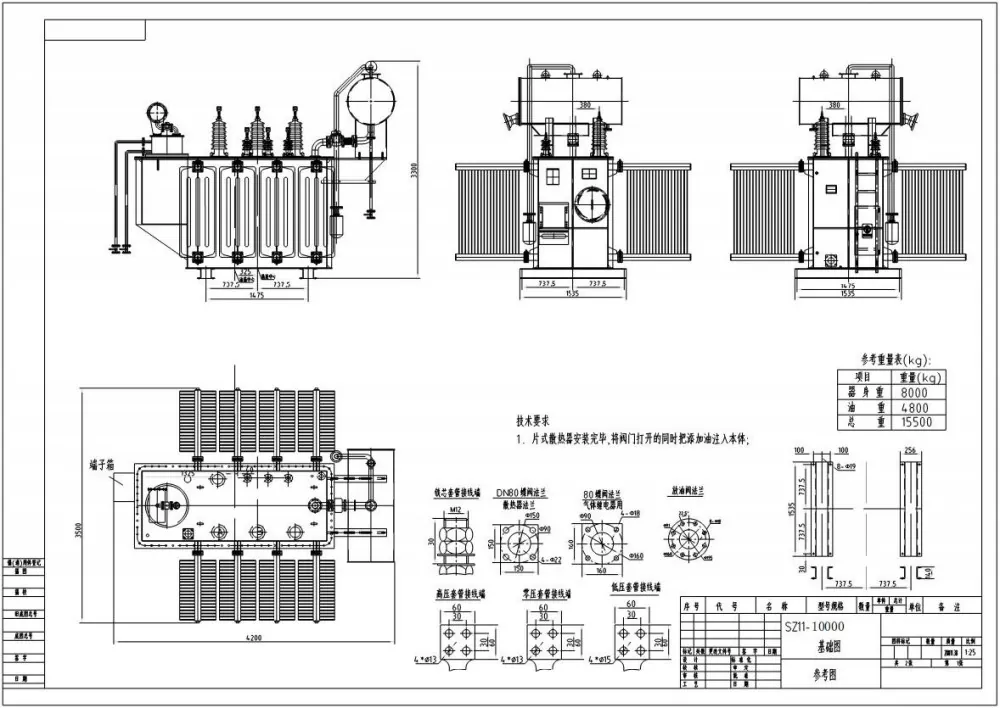

Parametrii tehnici

Inspecție înainte de funcționare a transformatorului de distribuție

1. Verificați certificarea transformatorului; dacă certificarea depășește două luni, retestați rezistența izolației.

2. Inspectați nivelul uleiului și aerisirea transformatorului de distribuție cu scufundare în ulei cu comutator fără sarcină; fără scurgeri de ulei, starea uleiului normală cu ventilație adecvată.

3. Verificați integritatea bucșelor izolatoare de înaltă/joasă tensiune și a cablurilor asociate; asigurați-vă că șuruburile sunt sigure.

4. Confirmați că poziția comutatorului regulatorului de tensiune este corectă; verificați dacă siguranțele de înaltă/joasă tensiune sunt potrivite.

5. Asigurați-vă că dispozitivele de protecție împotriva trăsnetului sunt complet funcționale; rezistența măsurată la împământare trebuie să îndeplinească standardele.

6. Nu au fost observate anomalii la cabluri sau bare colectoare.

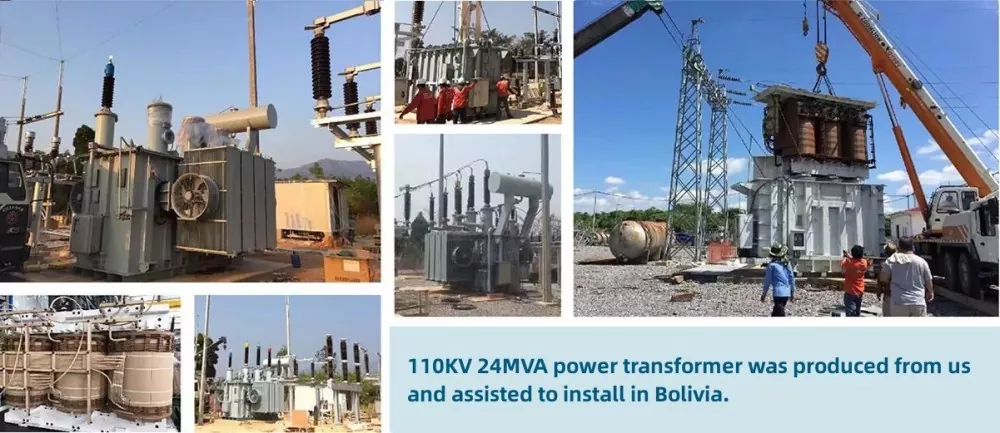

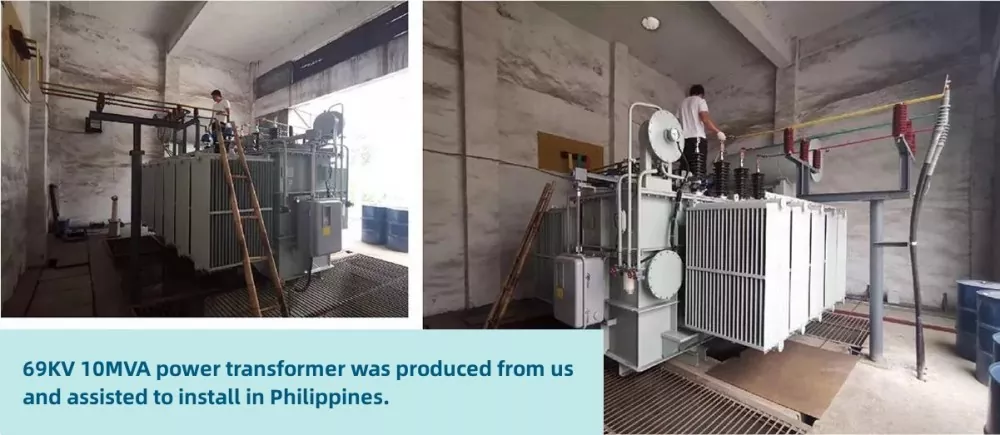

Fotografii ale clienților

Note de întreținere

● Operarea manuală necesită opriri preprogramate pentru înlocuirea comutatorului.

● Inspectați regulat uzura mecanică a comutatorului de reglaj al transformatorului de distribuție cu scufundare în ulei cu comutator fără sarcină.

● Monitorizați calitatea uleiului pentru a asigura performanța de izolare și răcire.
