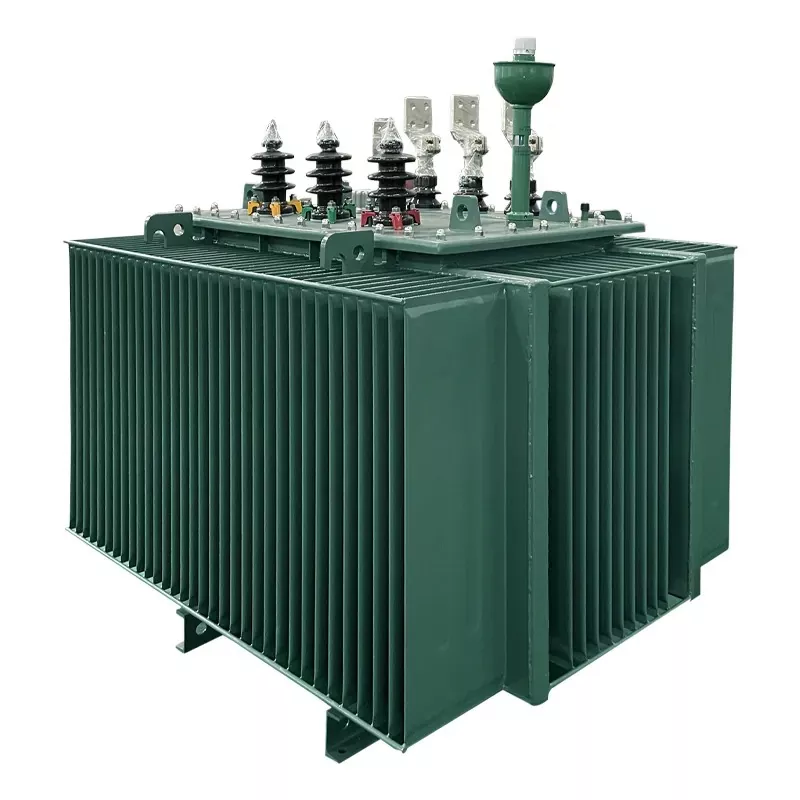

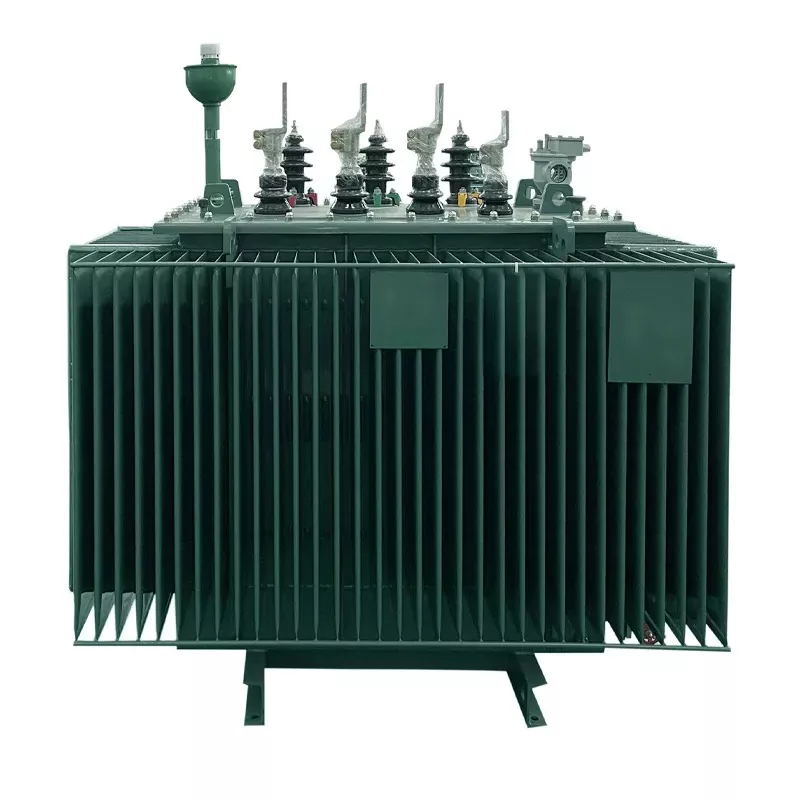

Transformator de distribuție trifazat cu scufundare în ulei cu comutator sub sarcină

Transformatoarele de distribuție trifazate cu scufundare în ulei cu comutator sub sarcină sunt echipamente importante în sistemele de distribuție moderne, de asemenea unul dintre produsele importante ale Ceho. Aceste produse pot regla tensiunea fără a întrerupe sarcina, îmbunătățind calitatea energiei și stabilitatea rețelei.

Trimite o anchetă

Descriere produs

Acest transformator de distribuție trifazat cu scufundare în ulei cu comutator sub sarcină este fabricat din oțel siliconic laminat la rece CRGO de înaltă calitate, asigurând pierderi reduse fără sarcină. Are un efect bun de economisire a energiei și beneficii sociale și economice remarcabile. Rezistență puternică la scurtcircuite și lovituri de trăsnet; Designul structurii de susținere de înaltă fiabilitate pentru acesta poate fi utilizat atât în aer liber, cât și în interior.

Tensiunea și puterea nominală a transformatoarelor noastre pot fi personalizate. Tensiuni disponibile: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34kV, 34,5kV, 34,5kV, 34,5kV. kilovolti.

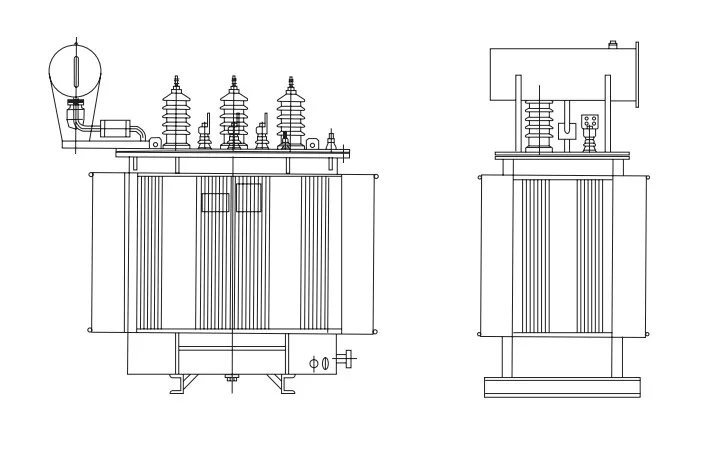

Desen de contur

Specificatii tehnice

Putere nominală (kVA)	Tensiune nominală (kV)		Grup de vectori	Pierdere fără sarcină (W)	Pierdere de sarcină (W)	impedanta (%)
Putere nominală (kVA)	HV	LV	Grup de vectori	Pierdere fără sarcină (W)	Pierdere de sarcină (W)	impedanta (%)
30	13.8 13.2 11 10.5 10 6.3 6 Interval de atingere: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Caracteristică	Descriere
Reglarea Tensiunii	Permite reglarea tensiunii la sarcină prin comutatorul de reglaj în timp ce transformatorul este alimentat, de obicei cu un interval de reglare de ±15% sau mai mult .
Atingeți Tipul de schimbător	OLTC de tip vid este preferat pentru fiabilitate și viață lungă; trebuie să respecte standardele IEC 60214 sau AS 60214.1 .
Metoda de răcire	ONAN (Oil Natural Air Natural) este standard; unele variante pot folosi OFAF (Oil Forced Air Forced) pentru capacități mai mari .
Izolație și ulei	Imersat în ulei mineral pentru izolare și răcire; uleiul trebuie să respecte standardele IEC 60296. Uleiul din compartimentul comutatorului trebuie să fie izolat de uleiul din rezervorul principal.
Constructii	De obicei, de tip miez, cu înfășurări de cupru, rezervor din oțel ondulat și design închis ermetic pentru a preveni pătrunderea umezelii.
Atinge Control	Acceptă funcționarea automată, manuală locală (electrică) și manuală de urgență (mecanică). Include întrerupătoare de limită, protecție termică și indicatoare de poziție.

Condiții normale de mediu

1. Temperatura ambientală: Nu mai mult de +40℃, Nu mai puțin de -25℃, Temperatura medie lunară nu este mai mare de +30℃., Temperatura medie anuală nu este mai mare de +20℃.

2. Altitudine: Nu mai mult de 1000 m.

3. Unda tensiunii de alimentare este similară cu o undă sinusoidală.

4. Tensiunea de alimentare a transformatorului de distribuție trifazat cu scufundare în ulei cu comutator de prize sub sarcină este aproximativ simetrică.

5. Conținutul total de armonici al curentului de sarcină nu trebuie să depășească 5% din curentul nominal;

6. Locul de instalare: Interior sau exterior.
