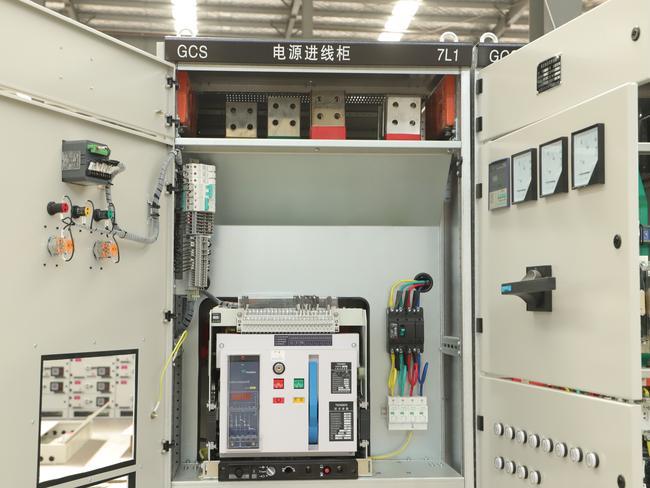

Decodificarea logicii de protecție a dulapurilor de intrare de joasă tensiune: Cum să obțineți o sursă de alimentare sigură și fiabilă?

I. Siguranța electrică și poziționarea la nivel de sistem

Fiind intrarea de putere totală a întregului sistem de distribuție a energiei de joasă tensiune, este principala poartă de protecție pentru distribuția de energie a întregii stații. Defecțiunile vor afecta întregul sistem de joasă tensiune, astfel încât fiabilitatea este prioritatea principală.

Este necesar să distingem cu strictețe logica liniei de intrare, a bus tie și a liniei de ieșire pentru a preveni paralelizarea incorectă și transmiterea incorectă a puterii.

Îndeplinește cerințele de coordonare a izolației sistemului; tensiunea nominală de izolație, tensiunea de rezistență a frecvenței de alimentare și distanța de siguranță fază-fază/fază-sol trebuie să respecte reglementările pentru a preveni scurgerile, defecțiunile și scurtcircuitele fază-fază.

II. Performanța electrică de bază (tehnologie hard)

Tensiunea nominală de lucru este compatibilă cu tensiunea de fază a sistemului și tensiunea de linie, asigurând o funcționare pe termen lung fără a depăși tensiunea nominală de rezistență și adaptându-se la frecvența de alimentare la fața locului și la condițiile armonice.

Capacitate nominală de purtare continuă a curentului: Creșterea pe termen lung a temperaturii dulapului, barei colectoare principale, joncțiunii cablului de intrare și a corpului întreruptorului trebuie controlată și nu se va produce supraîncălzire, decolorare sau ablație la contacte și barele de cupru.

Rezistenta la scurtcircuit si capacitatea de rupere

Capacitatea de întrerupere a scurtcircuitului final/operațional trebuie să fie mai mare decât curentul maxim de scurtcircuit al sistemului de la fața locului.

Curentul de rezistență de scurtă durată și curentul de rezistență de vârf îndeplinesc standardele; corpul dulapului nu va fi deformat, bara nu trebuie deplasată, iar piesele izolatoare nu trebuie să spargă la impactul unui scurtcircuit.

Creșterea temperaturii și proiectarea disipării căldurii: Conductele de ventilație ale dulapului sunt rezonabile, cu intrare și ieșire netedă a aerului în partea de sus și de jos; nu există acumulare de căldură în zonele dense de bare și întreruptoare, iar creșterea temperaturii îndeplinește standardele în timpul funcționării pe termen lung sub sarcină mare.

III. Logica de protectie si functii de control

Protecții esențiale: întârziere îndelungată la suprasarcină, întârziere scurt-circuit, scurtcircuit instantaneu și protecție la pământ. Curba de protecție se potrivește cu caracteristicile sarcinii din aval.

Echipat cu funcție de declanșare subtensiune/pierdere de tensiune, care se declanșează automat atunci când rețeaua de energie pierde putere și previne impactul de reînchidere automată atunci când sursa de alimentare este restabilită.

Coordonarea ierarhică a setărilor de protecție: Protecția liniei de intrare trebuie să fie coordonată selectiv cu protecția liniei de ieșire din aval pentru a evita declanșarea totală a liniei principale de intrare din cauza unor defecțiuni minore în aval.

Circuit secundar de încredere: sursa de alimentare de control, circuitele de închidere și deschidere și circuitele de interblocare sunt cablate standard, fără conexiune virtuală sau funcționare greșită.

Diagrama bloc logică a protecției dulapului de intrare de joasă tensiune (versiunea text)

o. Diagrama bloc al fluxului general al semnalului

Curentul circuitului principal primar → Eșantionarea transformatorului de curent (CT) → Controler inteligent (eliberare ACB) → Judecare logică: Întârziere lungă / Întârziere scurtă / Instantanee / Defecțiune la pământ / Subtensiune → Îndeplinește setarea de acțiune → Emite comanda de declanșare → Mecanism de declanșare a întreruptorului de circuit → Întrerupe circuitul principal de intrare

b. Diagrame bloc a patru ramuri majore de protecție

Logica de protecție cu întârziere îndelungată la suprasarcină Curentul de sarcină depășește standardul → eșantioane CT și se trimite la controler → Se potrivește cu curba de întârziere lungă în timp invers → Întârziere lungă pentru suprasarcină ușoară, întârziere scurtă pentru suprasarcină severă → Întârziere expiră → Declanșare

Logica de protecție a întârzierii la scurtcircuit La scurtcircuit are loc în circuitul din aval → Curentul de scurtcircuit declanșează controlerul liniei de intrare → Linia de intrare setează o întârziere scurtă de 0,1～0,3s → Mai întâi așteptați ca întrerupătorul de circuit de ieșire să se declanșeze instantaneu pentru a elimina defecțiunea → Dacă linia de ieșire nu se declanșează / defecțiunea nu este eliminată → Întârzierea expiră → Declanșează linia de intrare (preveniți depășirea)

Logica de protecție instantanee la scurtcircuit Scurtcircuit grav în apropierea barei colectoare sau în interiorul dulapului liniei de intrare → Curentul de scurtcircuit depășește cu mult setarea instantanee → Declanșează direct fără întârziere scurtă sau așteptare → Controlerul emite comanda imediat → Întrerupătorul se declanșează instantaneu

Protecția împotriva defecțiunii la pământ Metoda logică 1: CT cu secvență zero colectează suma vectorială a trei faze + N Metoda 2: Controlerul calculează curentul cu secvență zero prin funcționarea în curent trifazat → Detectează că curentul cu secvență zero dezechilibrat depășește standardul → Determină împământarea monofazată / deteriorarea izolației și scurgerea / declanșarea instantanee →

c. Diagrama bloc logică de protecție la subtensiune/pierdere de tensiune

Scăderea tensiunii la linia de intrare / rețeaua de alimentare externă pierde putere → Declanșarea subtensiunii monitorizează tensiunea în timp real → Tensiunea este mai mică decât pragul setat → Declanșarea subtensiunii acționează → Declanșare forțată → Reînchiderea automată nu este permisă după restabilirea rețelei electrice; închiderea poate fi efectuată numai cu permisiunea manuală/logică

d. Diagrama blocului logic de interblocare pentru linii duble de intrare + legătură de magistrală (interblocare cu trei comutatoare)

1# Linie de intrare închisă

↓

Contacte auxiliare electrice + biela mecanică

↓

Blocați circuitele de închidere ale liniei de intrare 2# și legăturii de autobuz

2# Linia de intrare închisă

↓

Blocați simultan circuitele de închidere ale liniei de intrare 1# și legăturii de magistrală

Legătura de autobuz închisă

↓

Blocați simultan circuitele de închidere ale liniilor de intrare 1# și 2#

Regula de bază: Doar două dintre cele trei comutatoare pot fi în poziție închisă în orice moment; este strict interzisă închiderea tuturor celor trei întrerupătoare în același timp.

e. Diagrama bloc logică de coordonare a nivelului superior și inferior de protecție

Dulapul liniei de ieșire: Declanșare instantanee în scurtcircuit → Coordonarea treptei diferențelor de timp → Dulapuri liniei de intrare: Declanșare scurtcircuit cu întârziere scurtă → Realizare: Defecțiunile din aval sunt declanșate de întrerupătoarele din aval, nu de linia principală de intrare, asigurând selectivitatea sursei de alimentare.

IV. Interblocare mecanică și interblocare electrică (prioritate maximă)

O singură linie de intrare: Interblocare mecanică între ușa dulapului și comutator; ușa nu poate fi deschisă când este închisă, iar întrerupătorul este forțat să se declanșeze când ușa este deschisă pentru a preveni intrarea accidentală în intervalul live.

Linii de intrare duble + scenariu de legătură: interblocare dublă a interblocării electrice și a interblocării mecanice, interzicând strict închiderea simultană a două linii de intrare și paralelizarea ilegală a liniilor de intrare și a legăturii de bus, pentru a preveni circulația, scurtcircuitul și arderea transformatorului.

Structura mecanică a întreruptorului în sine este fiabilă, cu închidere și deschidere în loc, fără blocare și funcționare fiabilă a mecanismului de stocare a energiei.

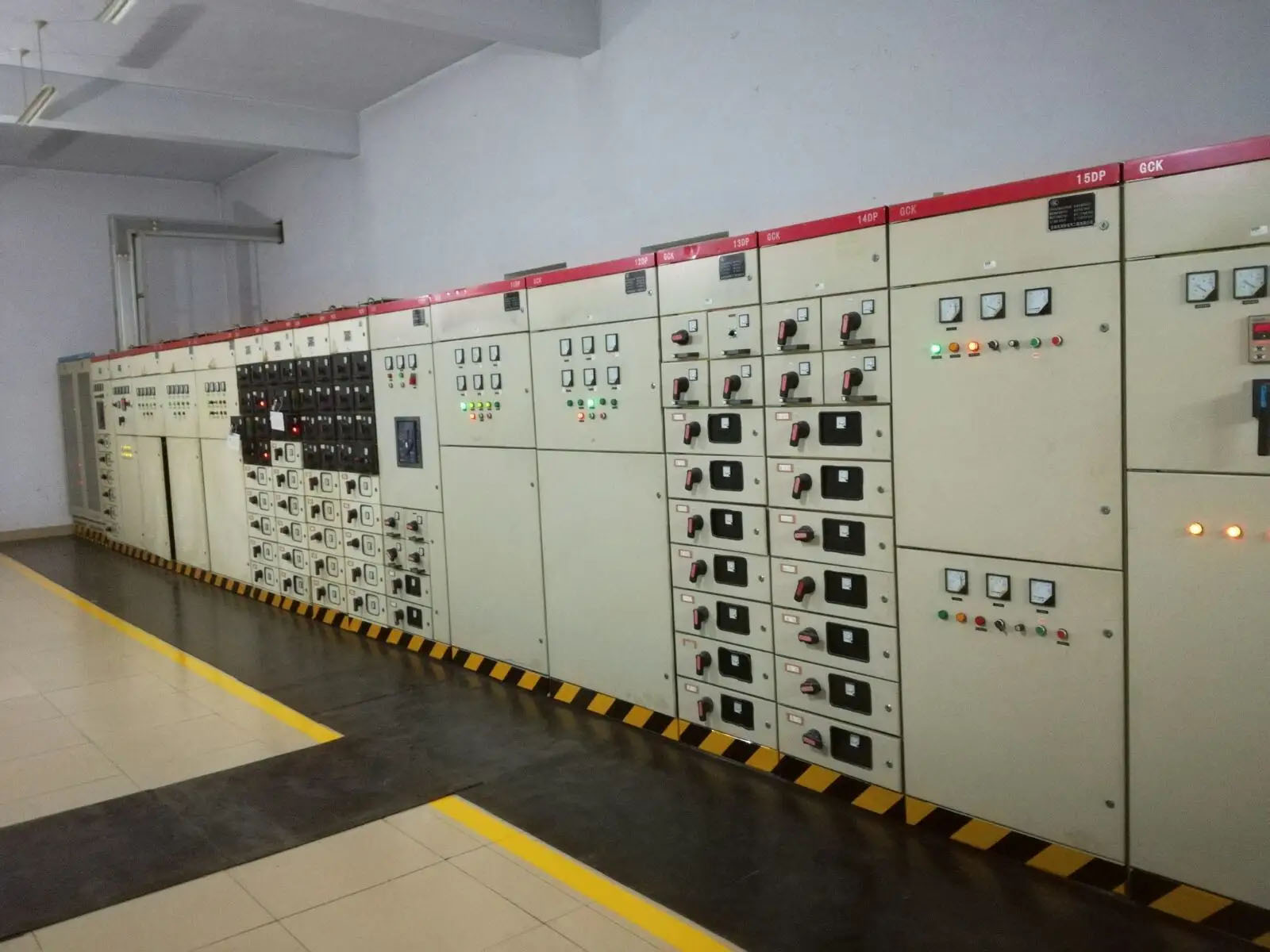

V. Structura cabinetului și tehnologia barelor colectoare

Rezistența plăcii dulapului și rigiditatea cadrului sunt suficiente pentru a rezista la impactul forței electromotoare de scurtcircuit fără scuturare sau deformare.

Principalele specificații ale barelor colectoare, amenajarea și suporturile izolatoare sunt conforme cu reglementările; aranjamentul secvenței fazelor este standard, iar partițiile izolatoare fază-fază și fază-sol sunt complete.

Sistem complet de împământare: cadrul dulapului, ușa, panourile laterale și dulapul de legătură sunt toate împământate în mod fiabil și central, cu o cale de împământare continuă și neîntreruptă.

Nivelul de protecție este adaptat mediului de pe amplasament, prevenind praful, stropii și animalele mici să intre în dulap pentru a provoca scurtcircuite.

VI. Configurare monitorizare și afișare

Monitorizare standard în timp real a curentului și tensiunii, care poate verifica echilibrul trifazat și abaterea tensiunii.

Echipat cu un dispozitiv de afișare live pentru a evalua intuitiv dacă linia de intrare este activă, prevenind atingerea accidentală și întreținerea incorectă.

Configurația necesară a monitorizării temperaturii și umidității și prevenirea și controlul condensului în dulap pentru a preveni degradarea izolației cauzată de condensul umed.

VII. Adaptarea mediului și a operațiunii

Adaptați-vă la altitudinea locului, temperatură și umiditate, praf și mediul cu gaz corosiv; piesele izolatoare și corpul dulapului îndeplinesc standardele de rezistență la coroziune și la intemperii.

Condens în dulap și proiectare pentru prevenirea mucegaiului; dispozitivele de incalzire si dezumidificare sunt configurate in zone umede.

Rezervați spațiu de întreținere și spațiu de intrare și ieșire a cablurilor; cablajul este îngrijit, iar circuitele primare și secundare sunt direcționate separat pentru a preveni interferențele.

VIII. Operare și întreținere și inspecție de siguranță

Echipat cu puncte de rupere evidente pentru a izola fiabil sursa de alimentare în timpul întreținerii.

Capabil să implementeze procesul de operare de întreținere de etichetare și blocare a întreruperii de curent, cu condiții de funcționare sigure.

Componentele sunt aranjate în mod rezonabil, facilitând inspecția zilnică, măsurarea temperaturii, strângerea și înlocuirea componentelor în perioada ulterioară, fără puncte fără întreținere.

Rezumat

Dulapul de intrare de joasă tensiune este poarta de bază a sistemului de distribuție a energiei de joasă tensiune, asumând sarcini importante de acces la sursa de alimentare, protecție de siguranță și distribuție a sarcinii. Preocupările sale de bază se concentrează pe opt aspecte: poziționarea siguranței electrice, performanța electrică de bază, logica și controlul protecției, protecția prin interblocare, tehnologia cabinetului și a barelor colectoare, configurația de monitorizare, adaptarea la mediu și siguranța în funcționare și întreținere. Printre acestea, logica de protecție (inclusiv suprasarcină, scurtcircuit, defecțiune la pământ, protecție la subtensiune) și interblocarea dublă (mecanică + electrică) sunt cheia pentru a asigura funcționarea sigură și stabilă a dulapului, care poate preveni eficient extinderea defecțiunilor, funcționarea incorectă și accidentele de siguranță. Potrivirea rațională a tuturor indicatorilor și respectarea strictă a standardelor tehnice sunt premisele pentru funcționarea fiabilă pe termen lung a dulapului de intrare de joasă tensiune.

Întrebări frecvente (Întrebări frecvente)

Q1: Care este rolul de bază al dulapului de intrare de joasă tensiune în sistemul de distribuție a energiei?

A1: Este intrarea de putere totală și poarta de protecție primară a sistemului de joasă tensiune, responsabilă pentru accesul la energie, protecția împotriva defecțiunilor și distribuția energiei în aval, iar fiabilitatea sa afectează direct funcționarea în siguranță a sistemului.

Q2: De ce este importantă coordonarea selectivă a setărilor de protecție pentru dulapurile de linie de intrare?

A2: Asigură că defecțiunile din aval sunt declanșate mai întâi de comutatoarele de linie de ieșire, evitând întreruperea totală a sistemului și asigurând continuitatea sursei de alimentare.

Q3: Care este scopul interblocării duble (mecanic + electric) în scenariul linie dublă de intrare + bus tie?

A3: Interzice conectarea incorectă în paralel a întrerupătoarelor, prevenind curentul de circulație, scurtcircuitul și arderea transformatorului pentru a asigura siguranța sistemului.

Q4: Ce factori ar trebui luați în considerare în adaptarea la mediu a dulapului de intrare de joasă tensiune?

A4: Se adaptează la altitudinea locului, temperatură, umiditate, praf și gaz corosiv; configurați dispozitivele anticondens și nivelul de protecție adecvat.

Q5: Cum se asigură siguranța operațiunilor de întreținere pentru dulapurile de intrare de joasă tensiune?

A5: Echipați puncte de întrerupere evidente, implementați etichetarea și blocarea întreruperilor de curent și aranjați componentele în mod rezonabil pentru a evita punctele fără întreținere.
