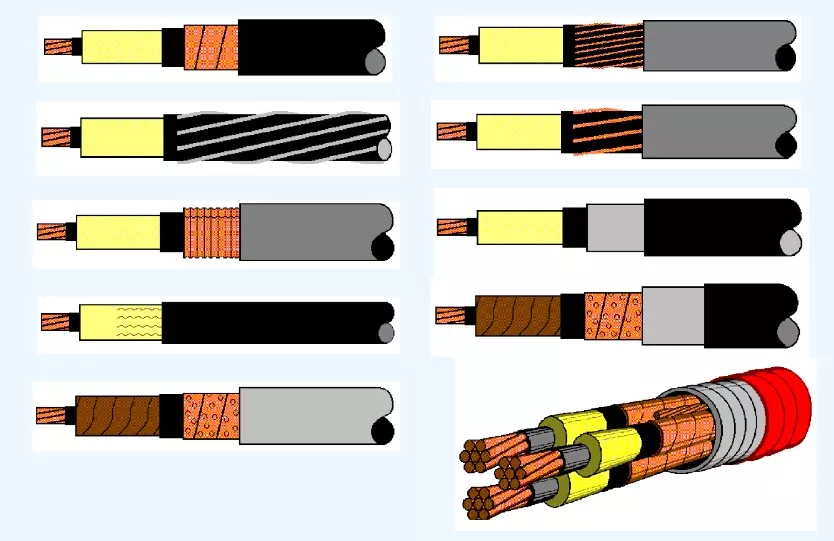

Cablu de alimentare de medie tensiune

Cceho este un producător și furnizor lider de cabluri de alimentare de medie tensiune - care oferă servicii OEM/ODM cu prețuri competitive din fabrică! Cablul de 5 kV- 35 kV este utilizat pentru circuitele de distribuție în instalații industriale și comerciale. Cablul de alimentare de medie tensiune este potrivit pentru utilizare în locații umede sau uscate, instalat în canale, conducte și în aer liber, îngropat aerian sau direct, după cum este permis de NEC. Temperatura să nu depășească 105°C (MV105).

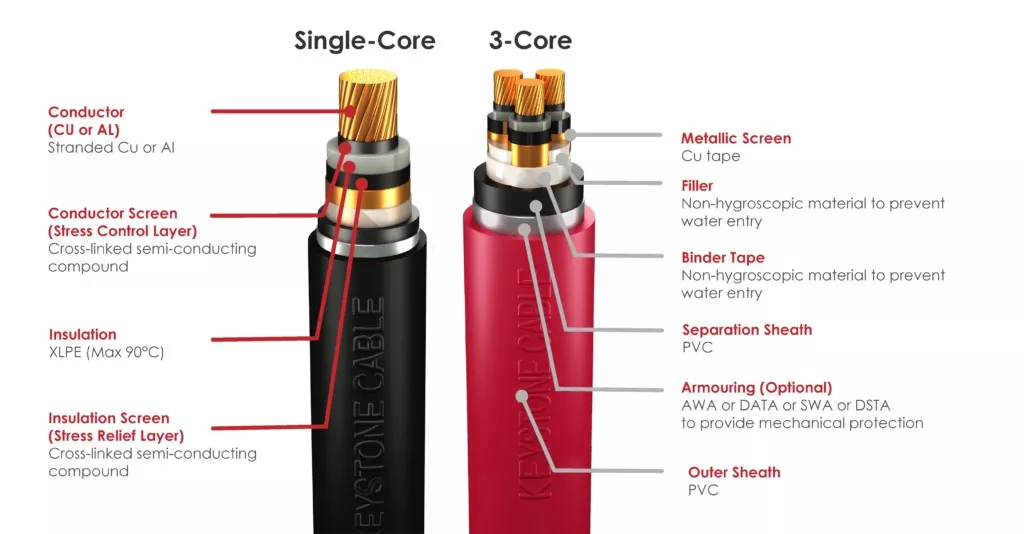

Construcția unui cablu MT

Conductor

Există 2 tipuri de conductori pe care le folosim pentru construcția cablurilor noastre MT: cupru și aluminiu.

· Cupru: Fabricat din cupru electrolitic cu o puritate care depășește 99,95%.

· Aluminiu: extras din lingouri de aluminiu cu o puritate minimă de 99,70%.

Ecran conductor

Ecranul nostru conductor este un compus semiconductor extrudat, reticulat, care acoperă conductorul metalic. Acest strat acționează ca un punct de stres în izolație, slăbindu-i potențial durabilitatea pe termen lung.

Ecran de izolare

Ecranul de izolație este un compus semiconductor reticulat extrudat peste izolație. Oferă o suprafață netedă, servind ca material de tranziție între izolația unde există un câmp electric și ecranul metalic conductor, unde câmpul electric este zero. Astfel, acest lucru reduce stresul la nivelul stratului de izolație.

Ecran metalic

Ecranul metalic constă în mod obișnuit dintr-un strat de bandă de cupru aplicată elicoidal cu o suprapunere peste ecranul de izolație. Ecranul metalic dintr-un cablu cu 3 fire asigură că câmpul electric rămâne conținut în miezul cablului.

Ansamblu cablu (opțional)

Pentru cablurile cu 3 nuclee, elementele de identificare (maro, negru, gri) sunt plasate sub ecranul metalic înainte ca miezurile să fie așezate.

Un material de umplutură nehigroscopic din polipropilenă este aplicat între miezurile așezate pentru a oferi o formă circulară pentru întregul cablu. Banda(ele) de polipropilenă sau benzile din PETP (poliester) sunt utilizate ca bandă de barieră peste miezurile întinse.

Înveliș de separare (opțional)

Toate cablurile blindate includ un strat extrudat din PVC negru , MDPE , sau LSZH  înveliș de separare, aplicat peste miez sau miezuri așezate pentru a preveni coroziunea prin separarea diferitelor metale și evitând efectele galvanice.

Armura (Opțional)

În cablurile blindate, armura este aplicată peste o manta de separare pentru protecție mecanică suplimentară. Cablurile cu un singur conductor folosesc fire de aluminiu (AWA), armătură cu bandă dublă de aluminiu (DATA), în timp ce cablurile cu mai multe fire folosesc armătură din sârmă de oțel galvanizat (SWA) sau armătură cu bandă dublă din oțel galvanizat (DSTA).

Teaca exterioara

Toate cablurile de alimentare de medie tensiune au un strat extrudat din PVC , MDPE sau LSZH  înveliș exterior peste miez, miez întins sau armătură. Această teacă exterioară, de obicei neagră, protejează cablurile de lumina soarelui și de termite. O altă culoare poate fi furnizată, de asemenea, cu acordul dintre producător și cumpărător.
