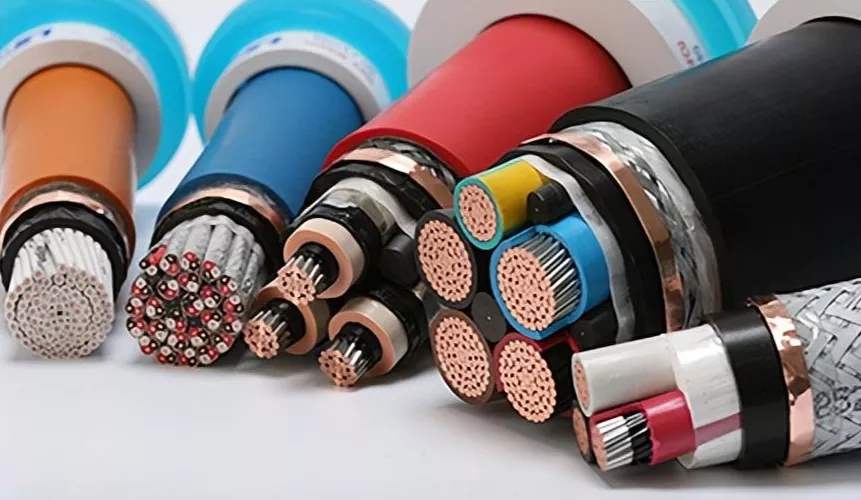

Cablu de alimentare de joasă tensiune

Cablu de alimentare de joasă tensiune direct din fabrică cu ridicata - 50% reducere la comenzile în vrac. Cablurile Ceho includ cabluri UL pentru dimensiuni de putere și cabluri CSA Teck 90 (3 conductori cu masă sau 4 conductori cu produse de împământare) disponibile într-o varietate de opțiuni de ecranare sau blindaj. Indiferent de cablul pe care îl alegeți, veți experimenta o fiabilitate remarcabilă și o performanță maximă. Cablurile de alimentare de joasă tensiune sunt componente esențiale în sistemele de energie electrică moderne, concepute pentru a transmite eficient electricitatea prin rețele de joasă tensiune (BT), medie tensiune (MT) și înaltă tensiune (HV). Aceste cabluri electrice au o conductivitate excelentă, izolație robustă și rezistență superioară la căldură și intemperii, făcându-le potrivite pentru aplicații industriale, comerciale și de infrastructură. Cu materiale avansate și inginerie de precizie, cablurile de alimentare asigură o transmisie sigură, stabilă și de lungă durată a energiei în diverse medii.

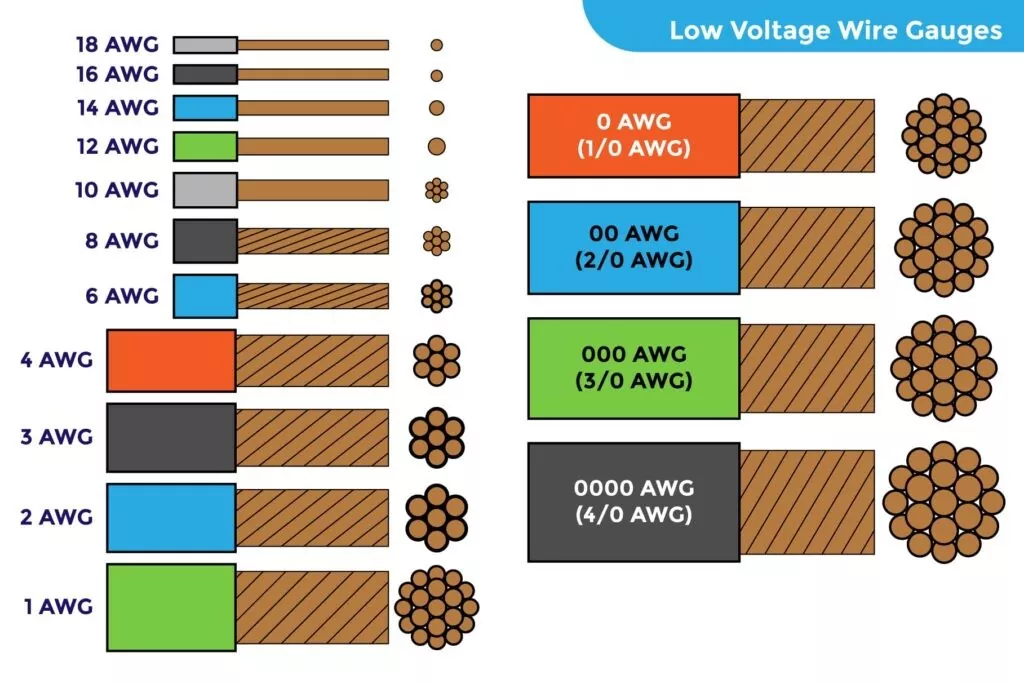

Modul de dimensionare a cablurilor de joasă tensiune

În mod clar, diferitele medii de instalare necesită diferite modele de cabluri și materiale. Modulul de selecție al Ceho poate calcula dimensiunile cablurilor pentru anumite locații dintr-o rețea pe baza oricăruia dintre următoarele standarde:

● IEC 60364 5-52 Standard: Instalaţii electrice de joasă tensiune – Partea 5-52: Selectarea şi instalarea echipamentelor electrice – Sisteme de cablare.

● Metoda NEC: NFPA-70-2011 National Electrical Code.

Acest modul este potrivit pentru sisteme trifazate/monofazate echilibrate radial. Calculul acceptă materiale conductoare din cupru sau aluminiu și materiale izolatoare sau tipuri de cabluri conforme cu standardele relevante.

Calcule

● Capacitatea curentă de transport – Luând în considerare metoda de instalare a cablului, software-ul determină dimensiunea cablului în funcție de capacitatea de transport a curentului instalată. Factorii de luat în considerare la selectarea cablurilor de alimentare de joasă tensiune includ, dar nu se limitează la, rezistența termică și temperatura solului și gruparea circuitelor.

● Limite de cădere de tensiune în condiții normale de funcționare – Calculate pe baza formulei standard de cădere de tensiune. Software-ul determină dimensiunea cablului pe baza limitelor de cădere de tensiune specificate. Cablurile de alimentare de joasă tensiune iau în considerare rezistența cablului, reactanța și lungimea și oferă date despre căderea maximă de tensiune admisă.

● Capacitate de rezistență la scurtcircuit (numai standardul IEC) – Calculează creșterea temperaturii la scurtcircuit pe baza curentului maxim de defecțiune și a duratei defectului. Acești parametri pot fi definiți sau bazați pe analiza de scurtcircuit efectuată.

● Dacă se efectuează mai multe calcule pe același dispozitiv, se vor determina dimensiunile optime și se vor recomanda cabluri specifice din biblioteca de cabluri.

● Curentul la sarcină completă și factorul de putere pot fi bazate pe analiza debitului de putere efectuată sau definite de utilizator.

Biblioteca de cabluri

Tipul cablului este un factor cheie în alegerea cablului. Software-ul Ceho include o bibliotecă de cabluri cuprinzătoare care conține cabluri cu un singur conductor, trei conductori și trei conductori cu un conductor de împământare. Toate datele nominale și de configurare a cablurilor sunt disponibile pentru calcul.

8 pași pentru selectarea și dimensionarea cablului de alimentare de joasă tensiune

1. Determinați cerințele de sarcină

Calculați cererea curentă în funcție de puterea echipamentului, timpul de funcționare și tipul de sarcină (continuu/intermitent) pentru a vă asigura că cablul poate transporta sarcina în mod stabil pentru o perioadă lungă de timp. ‌

2. Selectați tipul de cablu

Selectați materiale izolante (cum ar fi polietilena reticulata), materiale conductoare (cupru sau aluminiu) și structuri (cu un singur nucleu sau multi-nucleu) pe baza scenariilor de aplicare (cum ar fi centrale nucleare, uz industrial sau civil). ‌

3. Calculați capacitatea de purtare a curentului

Calculați capacitatea admisibilă de purtare a curentului pe baza ariei secțiunii transversale a cablului, a temperaturii ambiante și a metodei de așezare (cum ar fi îngroparea directă, conducta sau deasupra capului) pentru a vă asigura că nu depășește valoarea nominală. ‌

4. Luați în considerare protecția la scurtcircuit

Verificați capacitatea de rezistență la scurtcircuit a cablului pentru a vă asigura că poate rezista o anumită perioadă de timp sub curent de defect (cum ar fi capacitatea de scurtcircuit cerută de centrala nucleară AP1000). ‌

5. Evaluați căderea de tensiune

Calculați scăderea tensiunii de linie și asigurați-vă că fluctuația tensiunii la sfârșit este în intervalul permis (de obicei ≤5%) pentru a evita funcționarea anormală a echipamentului. ‌

6. Analiza economică

Comparați investiția inițială (CAPEX) și costul operațional (OPEX) al cablurilor cu secțiuni transversale diferite și selectați soluția cu cel mai bun cost pe termen lung. ‌

7. Ajustați factorii de mediu

Corectați capacitatea de transport de curent a cablului: utilizați-l la o capacitate redusă în medii cu temperatură ridicată și selectați materiale rezistente la intemperii în locuri umede sau corozive. ‌

8. Respectați reglementările de siguranță

Respectați standarde precum UL sau ETAP pentru a vă asigura că selecția cablului de alimentare de joasă tensiune îndeplinește cerințele de prevenire a incendiilor, prevenirea exploziilor și de siguranță a personalului (cum ar fi protecția arcului electric)
