Ce reprezintă parametrii de pe plăcuța de identificare a transformatorului?

Plăcuța de identificare a transformatorului este „cartea de identitate” a echipamentului și conține toate informațiile necesare necesare pentru instalarea în siguranță, funcționarea corectă și întreținerea eficientă. Pe baza concentrarii tale,

Următoarea este o analiză detaliată a parametrilor de bază de pe plăcuța de identificare a transformatorului:

I. Capacitate nominală (kVA sau MVA)

Capacitatea nominală se referă la puterea aparentă maximă pe care transformatorul o poate furniza continuu la tensiunea nominală și frecvența nominală, fără a depăși limita de creștere a temperaturii de proiectare.

• Distincția unităților: De obicei, transformatoarele de capacitate mică sunt exprimate în kilovolti-amperi (kVA), iar transformatoarele de putere la scară mare sunt exprimate în megavolți-amperi (MVA).
• Diferența dintre kVA și kW: Capacitatea nominală este puterea aparentă, care include atât puterea activă, cât și puterea reactivă. De exemplu, un transformator de 100 kVA poate produce numai 100 kW de putere activă atunci când factorul de putere de sarcină este 1,0; dacă factorul de putere tipic al unei sarcini industriale este de 0,8, transformatorul poate produce doar 80 kW de putere activă.

II. Niveluri de tensiune și robinete

Plăcuța de identificare va enumera în mod clar nivelurile de tensiune ale părții primare (partea de înaltă tensiune) și ale părții secundare (partea de joasă tensiune), precum și domeniul de reglare al comutatorului de reglaj.

• Partea de înaltă tensiune (HV) și partea de joasă tensiune (LV): partea de înaltă tensiune este de obicei conectată la sursa de alimentare, iar partea de joasă tensiune este conectată la sarcină.
• Prize: Pentru a compensa schimbările de tensiune ale sistemului, transformatoarele sunt de obicei echipate cu comutatoare. De exemplu, plăcuța de identificare indică „HV: 13.200V – 2 x 2,5%”, ceea ce înseamnă că tensiunea primară poate fi ajustată în patru trepte de 2,5% deasupra și sub valoarea nominală.

III. Grup de vectori

1. Grupul de conectare este utilizat pentru a descrie metoda de conectare a înfășurărilor primare și secundare ale transformatorului trifazat și relația de fază dintre acestea.

• Sensul literei: majusculele indică metoda de cablare laterală de înaltă tensiune, iar literele mici indică metoda de cablare laterală de joasă tensiune. Cele comune sunt:

Y (sau y): conexiune stea.

D (sau d): conexiune delta.

N (sau n): indică punctul neutru.

• Semnificația numerelor (reprezentarea ceasului): numerele reprezintă diferența de fază dintre tensiunile laterale de înaltă și joasă tensiune și fiecare număr reprezintă 30 de grade. Fazorul de tensiune al liniei laterale de înaltă tensiune este fixat în poziția ora 12 a ceasului, iar numărul indicat de fazorul de tensiune al liniei laterale de joasă tensiune este numărul grupului.
• Grupuri comune: cum ar fi Dyn11, ceea ce înseamnă că partea de înaltă tensiune este o conexiune triunghiulară (D), partea de joasă tensiune este o conexiune în stea (yn) cu un punct neutru, iar tensiunea de linie laterală de joasă tensiune conduce partea de înaltă tensiune cu 30 de grade (indicând poziția de la ora 11). Dyn11 este adesea preferat pentru transformatoarele de distribuție din țara mea, deoarece poate suprima eficient armonicile.

2. De ce îi pasă de grupurile de conexiune?

• Condiții de funcționare în paralel: Două transformatoare trebuie conectate în paralel la alimentarea cu energie, iar grupurile de conexiune trebuie să fie consistente (în caz contrar, curentul de circulație va apărea și va arde echipamentul).
• Suprimarea armonicilor: partea de înaltă tensiune a conexiunii D poate oferi o cale pentru a treia armonică, reducând poluarea armonică a rețelei electrice.
• Punct neutru de împământare: Yyn0 este adesea folosit în transformatoarele de distribuție, deoarece există un fir neutru pe partea de joasă tensiune care poate alimenta direct sarcini monofazate, cum ar fi iluminatul.

IV. Alți parametri tehnici cheie

Pe lângă cei trei parametri de bază de mai sus, plăcuța de identificare conține și următoarele informații importante:

• Impedanța de scurtcircuit (%Z): Exprimată ca procent din tensiunea nominală, determină curentul de scurtcircuit care poate fi furnizat de partea secundară și performanța de reglare a tensiunii sub sarcină.
• Metoda de răcire: exprimată prin coduri de litere standard, cum ar fi ONAN (auto-răcire cu immers în ulei), ONAF (răcire cu aer immers în ulei), etc.
• Creșterea temperaturii și nivelul de izolație: stipulează măsura în care temperatura înfășurării poate depăși temperatura ambientală la sarcina nominală (cum ar fi 65°C) și temperatura maximă a punctului fierbinte la care poate rezista materialul izolator.
• Frecvența nominală (Hz): de obicei 50Hz sau 60Hz. Operarea la o frecvență greșită poate provoca pierderi excesive de miez și supraîncălzire.
• Nivelul de izolație de impact de bază (BIL): Specifică capacitatea transformatorului de a rezista la supratensiuni cauzate de lovituri de trăsnet sau operațiuni de comutare.
• Informații de bază: inclusiv numele producătorului, numărul de serie unic, greutatea și dimensiunile, informații despre fluid (cum ar fi tipul de ulei izolator și volumul de ulei al transformatorului immers în ulei) și standardele de fabricație respectate (cum ar fi IEC, IEEE etc.).

V. Luptă practică: citirea unei adevărate plăcuțe de identificare

Să presupunem că vedeți o plăcuță de identificare ca aceasta:

S11-M-315/10

Capacitate nominală: 315 kVA

Tensiune nominală: 10000 ± 5% / 400 V

Grup de conexiune: Dyn11

Tensiune de impedanță: 4,0%

Pierdere în gol: 480 W

Pierdere de sarcină: 3650 W

Puteți citi imediat următoarele informații:

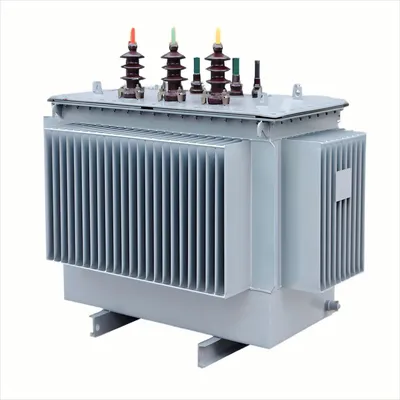

Acesta este un transformator S11 immers în ulei cu o capacitate de 315 kVA.

Partea de înaltă tensiune are o conexiune delta de 10 kV, partea de joasă tensiune are o conexiune în stea de 400 V, iar punctul neutru este extras.

Tensiunea pe partea de joasă tensiune conduce partea de înaltă tensiune cu 30° (ora 11).

Impedanța de scurtcircuit este de 4%, iar curentul de scurtcircuit este de aproximativ 25 de ori curentul nominal (1÷0,04).

Pierderea anuală în gol este de aproximativ 480×24×365 ≈ 4200 kWh (puterea este consumată chiar dacă nu este furnizată energie).

VI. Rezumat

Fiecare număr de pe plăcuța de identificare a transformatorului nu este scris întâmplător. În spatele acestuia corespunde calculele de proiectare, constrângerile de funcționare și limitele de siguranță.

Data viitoare când vezi un transformator, ai putea la fel de bine să te oprești și să arunci o privire pe plăcuța de identificare a acestuia - vei descoperi că aceste numere reci conțin codul logic pentru funcționarea întregului sistem de alimentare.
