Transformator de tensiune turnat cu rășină epoxidică monofazată JDZ

Tehnologia de turnare a rășinii epoxidice a revoluționat designul transformatoarelor de tensiune turnate cu rășină epoxidice JDZ monofazate, oferindu-le o izolație superioară, rezistență mecanică și rezistență la mediu. Este recunoscut în special pentru fiabilitatea și acuratețea sa în aplicațiile monofazate. Designul său compact, fără întreținere, îl face potrivit pentru instalații interioare și exterioare din diverse industrii.

De la centrale electrice la instalații industriale și clădiri comerciale, transformatoarele noastre de tensiune sunt instrumente indispensabile pentru managementul energiei și protecția sistemului. Capacitatea lor de a menține precizia în diverse condiții de operare le face alegerea preferată pentru inginerii și tehnicienii de sisteme de medie tensiune.

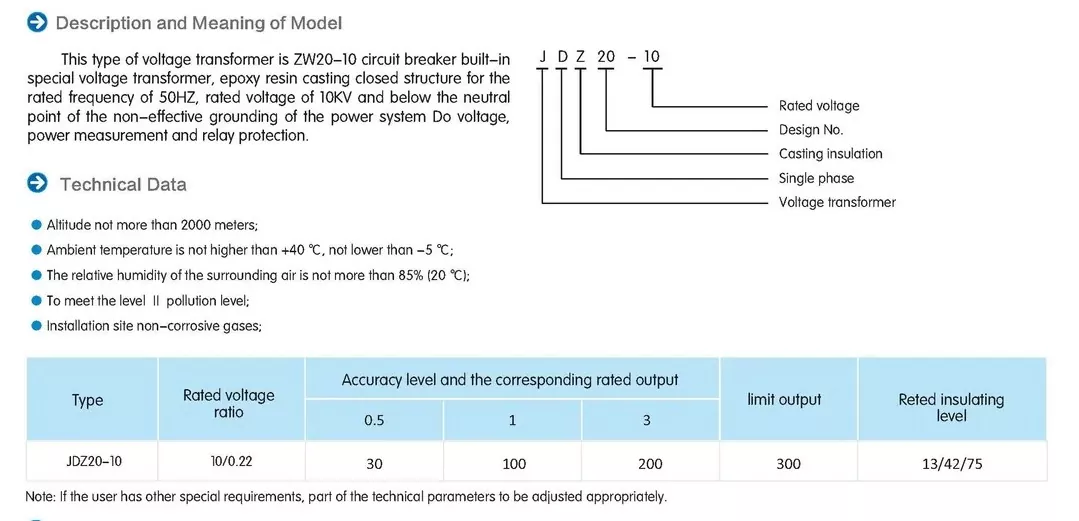

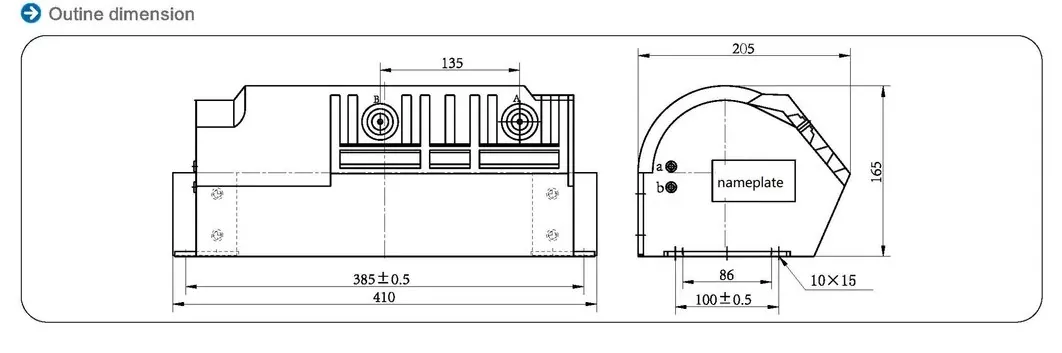

Caietul de sarcini

Ce este un transformator de tensiune turnat cu rășină epoxidică monofazată JDZ?

Un transformator de tensiune turnat cu rășină epoxidică monofazată JDZ este un transformator de instrumente de precizie conceput special pentru măsurarea tensiunii și protecția în sistemele de alimentare electrică. Acest dispozitiv funcționează pe principiul inducției electromagnetice pentru a transforma tensiuni primare mari în tensiuni secundare joase standardizate, de obicei 110V sau 100/√3V, potrivite pentru conectarea la instrumente de măsură, relee de protecție și echipamente de control.

Construcția centrală a transformatorului prezintă laminate din oțel siliconic de înaltă calitate, înfășurate cu înfășurări de cupru de precizie, toate încapsulate în rășină epoxidică special formulată. Acest proces de turnare creează o structură monolitică care oferă o rezistență dielectrică excepțională, eliminând în același timp pungile de aer care ar putea duce la descărcări parțiale. Denumirea JDZ se referă la configurația sa monofazată, cu „J” indicând transformatorul de tensiune, „D” reprezentând monofazat și „Z” semnificând tehnologia de turnare a rășinii epoxidice.

Caracteristicile operaționale cheie includ o clasă de precizie definită (de obicei 0,2, 0,5 sau 1,0), evaluări de performanță termică specificate și conformitate cu standardele internaționale precum IEC 60044-2. Dispozitivul menține rapoarte de transformare liniare în domeniul său de tensiune proiectat, asigurând precizia măsurării chiar și în timpul fluctuațiilor sistemului. Designul său încorporează bariere și optimizarea distanței de fuga pentru a preveni urmărirea suprafeței, deosebit de important în mediile umede sau poluate.

Încapsularea transformatorului de tensiune turnat cu rășină epoxidică monofazată JDZ servește multiple funcții critice: oferă protecție mecanică înfășurărilor, creează o barieră rezistentă la umiditate și distribuie tensiunile electrice uniform în întreaga structură. Acest lucru are ca rezultat un transformator cu capacitate superioară de rezistență la scurtcircuit și rezistență la factorii de mediu în comparație cu modelele convenționale umplute cu ulei sau uscate.

Caracteristici cheie

Transformatorul de tensiune turnat cu rășină epoxidică monofazată JDZ încorporează câteva caracteristici distinctive care îl deosebesc de transformatoarele de tensiune convenționale. Designul său se concentrează pe fiabilitate, acuratețe și performanță pe termen lung în medii electrice solicitante.

Sistemul de încapsulare cu rășini epoxidice reprezintă cel mai important progres tehnologic al transformatorului. Acest compus special formulat oferă proprietăți dielectrice excepționale, cu o rigiditate dielectrică tipică care depășește 20 kV/mm. Procesul de turnare asigură imersiunea completă a tuturor componentelor active, creând un sistem de izolație fără goluri care previne activitatea de descărcare parțială chiar și în condiții de funcționare continuă la tensiune nominală. Formularea de rășină include stabilizatori UV pentru aplicații în aer liber, menținând integritatea izolației în ciuda expunerii prelungite la soare.

Robustețea mecanică este un alt semn distinctiv al designului JDZ. Rășina epoxidică formează o carcasă rigidă, rezistentă la șocuri, care protejează componentele interne de vibrații, stres mecanic și impact accidental. Această construcție elimină nevoia de carcase de protecție externe în multe aplicații, reducând amprenta totală a instalației. Proprietățile ignifuge inerente ale materialului îndeplinesc cerințe stricte de siguranță la foc fără a necesita acoperiri ignifuge suplimentare.

Caracteristicile de performanță electrică includ pierderi magnetice scăzute datorate miezurilor de oțel siliciu de înaltă calitate, orientate pe granule și înfășurărilor de cupru bobinate cu precizie. Transformatorul demonstrează caracteristici excelente de răspuns în frecvență, menținând precizia pe o gamă largă de frecvențe de la 15 Hz la 100 Hz. Performanța sa termică asigură o funcționare stabilă în intervale de temperatură de la -40°C la +70°C, cu coeficienți de temperatură compensați cu atenție în proiectare pentru a menține precizia măsurării.

Transformatorul încorporează tehnici avansate de clasificare a câmpului în designul terminalului său, folosind electrozi încorporați și contururi de reducere a tensiunilor pentru a gestiona distribuția câmpului electric. Acest lucru previne descărcarea corona la punctele de înaltă tensiune și sporește fiabilitatea pe termen lung. Toate piesele sub tensiune rămân complet încapsulate, eliminând conexiunile expuse de înaltă tensiune și îmbunătățind semnificativ siguranța operațională.

Aplicații

Transformatorul de tensiune turnat cu rășină epoxidică monofazată JDZ găsește o aplicare extinsă în mai multe sectoare ale industriei energiei electrice datorită caracteristicilor sale de performanță versatile și construcției robuste.

În instalațiile de generare a energiei, aceste transformatoare îndeplinesc roluri critice în măsurarea ieșirii generatorului, sincronizarea rețelei și sistemele de protecție. Ele furnizează semnale precise de tensiune pentru sistemele de control al turbinei, echipamentele de excitație și dispozitivele de corectare a factorului de putere. Designul lor compact permite instalarea în compartimentele aparatului de distribuție cu spațiu limitat în apropierea generatoarelor sau transformatoarelor superioare.

Rețelele de transport și distribuție utilizează transformatoare JDZ pentru măsurarea veniturilor la substații, puncte de monitorizare a alimentatorului și site-uri de interconectare a generației distribuite. Acestea permit măsurarea precisă a tensiunii pentru sistemele SCADA, algoritmii de detectare a defecțiunilor și echipamentele de reglare automată a tensiunii. Construcția din rășină epoxidică se dovedește deosebit de valoroasă în sistemele de distribuție subterană, unde rezistența la umiditate este primordială.

Instalațiile industriale folosesc aceste transformatoare pentru sistemele de control al procesului, monitorizarea calității energiei și protecția echipamentelor. Industriile grele, cum ar fi fabricile de oțel, topitorii de aluminiu și fabricile chimice beneficiază de rezistența la vibrații și imunitatea JDZ la mediile conductoare de praf. Transformatoarele se integrează perfect cu băncile de condensatoare pentru corectarea factorului de putere și cu băncile de filtre armonice pentru îmbunătățirea calității puterii.

Sistemele electrice ale clădirilor comerciale încorporează transformatoare JDZ pentru contorizarea serviciului principal, subcontorizarea chiriașilor și monitorizarea sistemului de alimentare de urgență. Proprietățile lor ignifuge le fac potrivite pentru instalarea în încăperi electrice fără măsuri suplimentare de protecție împotriva incendiilor. Centrele de date apreciază în special acuratețea și fiabilitatea lor pentru monitorizarea consumului de energie și controlul sistemului UPS.

Instalațiile de energie regenerabilă, inclusiv fermele solare și centralele eoliene, utilizează aceste transformatoare pentru măsurarea și protecția interconectării rețelei. Toleranța lor largă la temperatură se potrivește instalării în aer liber în condiții climatice variate, în timp ce rezistența lor la pulverizarea sărată le face potrivite pentru aplicațiile de parcuri eoliene de coastă.

Avantajele utilizării rășinii epoxidice în transformatoarele de tensiune

Utilizarea rășinii epoxidice în transformatoarele de tensiune monofazate JDZ oferă numeroase avantaje tehnice și operaționale față de metodele tradiționale de izolație, făcându-l drept alegerea preferată pentru aplicațiile electrice moderne.

Proprietățile dielectrice superioare ale rășinii epoxidice oferă performanțe de izolare excepționale, cu rezistență dielectrică de obicei de 5-10 ori mai mare decât materialele izolatoare convenționale. Acest lucru permite modele de transformatoare mai compacte, fără a compromite cerințele de spațiu electric. Natura omogenă a rășinii turnate elimină interfețele dintre diferitele materiale de izolație, prevenind punctele de slăbiciune dielectrică care ar putea duce la defecțiuni premature.

Rezistența la umiditate a rășinii epoxidice reprezintă o îmbunătățire semnificativă față de sistemele de izolație hârtie-ulei sau lăcuite. Spre deosebire de materialele pe bază de celuloză care absorb umiditatea în timp, epoxidul formează o barieră impermeabilă care menține rezistența constantă a izolației pe toată durata de viață a transformatorului. Această caracteristică se dovedește neprețuită în medii umede sau aplicații supuse condensului periodic.

Stabilitatea mecanică este un alt beneficiu cheie, rășina întărită formând o matrice rigidă care imobilizează toate componentele interne. Acest lucru previne mișcarea înfășurării în timpul evenimentelor de scurtcircuit, un mod obișnuit de defecțiune în modelele convenționale. Încapsularea protejează, de asemenea, împotriva prafului, a substanțelor chimice și a atmosferelor corozive care ar putea degrada alte sisteme de izolație.

Avantajele performanței termice includ o mai bună disipare a căldurii în comparație cu unitățile umplute cu ulei și toleranța superioară la ciclul termic față de modelele de tip uscat. Coeficientul de dilatare termică al rășinii epoxidice poate fi proiectat pentru a se potrivi cu cel al conductorilor încorporați, minimizând stresul termic în timpul variațiilor de sarcină. Acest lucru are ca rezultat o stabilitate îmbunătățită pe termen lung a parametrilor electrici.

Din punct de vedere al întreținerii, transformatorul de tensiune turnat cu rășină epoxidică monofazată JDZ nu necesită practic nicio întreținere de rutină, eliminând nevoia de testare periodică a uleiului, proceduri de uscare sau măsurători de rezistență a izolației. Construcția etanșă previne pătrunderea contaminării și menține caracteristici de performanță consistente pe parcursul deceniilor de funcționare.

Beneficiile pentru mediu includ absența uleiului izolator inflamabil, reducerea pericolelor de incendiu și eliminarea riscurilor potențiale de contaminare a solului. Formulările epoxidice moderne îndeplinesc reglementările stricte de mediu privind compușii organici volatili și conținutul de substanțe periculoase.
