Întrerupător de izolare de înaltă tensiune pentru exterior GW9

Ceho este un producător și furnizor specializat în furnizarea de întrerupător izolator de înaltă tensiune pentru exterior GW9. Întrerupătoarele din seria GW9 sunt potrivite pentru echipamente electrice de înaltă tensiune în aer liber cu tensiuni nominale trifazate AC 50Hz de 0kV/15kV/20kV. Acestea sunt utilizate pentru izolarea electrică a liniilor de transmisie de înaltă tensiune în timpul transferului fără sarcină, întreținerea barelor de înaltă tensiune, întrerupătoarele și alte echipamente electrice, precum și pentru izolarea electrică a liniilor sub tensiune de înaltă tensiune. Produsul nostru poate fi împărțit în circuite de izolare a curentului inductiv și condensator mic. Structura sa este simplă și rezonabilă, folosind accesorii din cupru-aluminiu, o carcasă etanșă din oțel inoxidabil și o bază galvanizată la cald, oferind o rezistență excelentă la presiune și rezistență la coroziune și performanță fiabilă. Ușor și ușor de instalat, nefiind nevoie de curățare sau întreținere regulată, este potrivit pentru diverse tronsoane și ramuri ale liniilor de distribuție 10-20kV din zonele urbane și rurale, precum și tronsoane de întreținere cu puncte de deconectare clar vizibile. Ieftin, întrerupătorul de izolare de înaltă tensiune pentru exterior GW9 este un dispozitiv electric de înaltă tensiune pentru exterior.

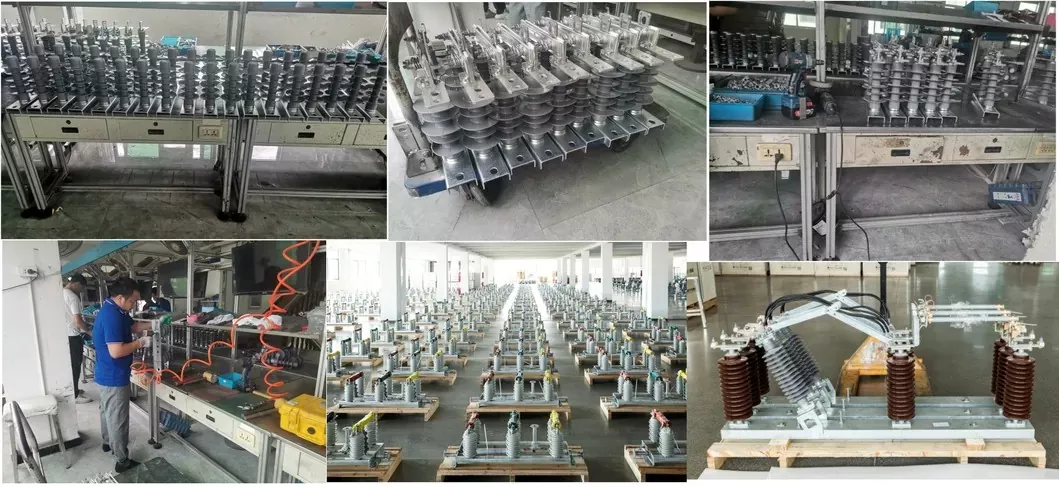

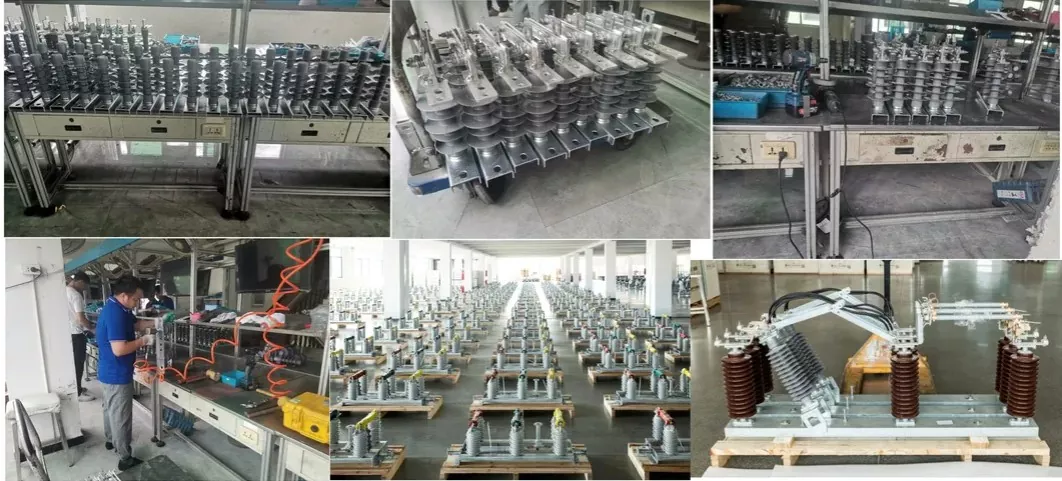

Fabrica noastră

(H) Seria GW9-12 de înaltă tensiune AC monofazat/întrerupător de izolare (denumit în continuare „separator/întrerupător de izolare”) sunt utilizate pentru comutarea liniilor de 10 kV sub tensiune și fără sarcină și pentru izolarea electrică a magistralelor de înaltă tensiune revizuite, întrerupătoarelor și altor echipamente electrice de la liniile de înaltă tensiune sub tensiune.

Separatoare/Întrerupătoare de izolare este conformă cu standardele tehnice ale întrerupătoarelor de izolare de tensiune și curent și întrerupătoarelor de împământare GB/T 1985-2014, întrerupătoarelor de izolare de înaltă tensiune AC și întrerupătoarelor de împământare DL/T 486-2010.

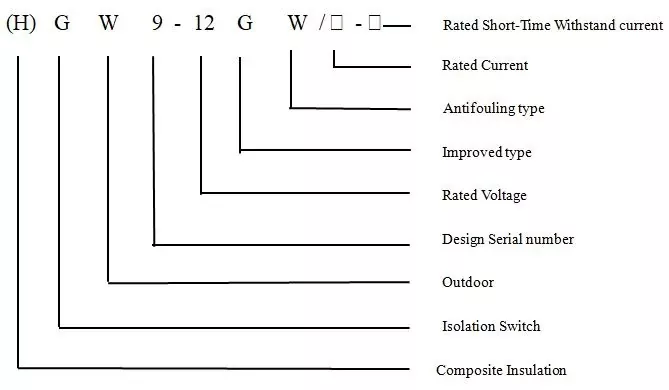

MODEL ȘI SENS

Condiții de mediu pentru utilizare

1. Altitudine: Nu depășește 1000 de metri. Dacă altitudinea este mai mare de 1000 de metri, nivelul nominal de izolare termică trebuie ajustat corespunzător.

2. Temperatura ambiantă: limita superioară +45℃, limita inferioară -40℃, temperatura medie a lunii cele mai fierbinți 30℃, diferența maximă de temperatură zilnică 25K.

3. Intensitatea radiației solare (în aer liber): 0,1 W/cm²

4. Viteza vântului/presiunea vântului (în aer liber): 0,5 m/s / 700Pa

5. Gradul de poluare: Clasa E

6. Grosimea glazurei: Nu depășește 20 mm

7. Umiditate: umiditatea relativă medie zilnică nu depășește 95%, umiditatea relativă medie lunară nu depășește 80%

8. Performanță seismică: accelerație orizontală 0,3 m/2, accelerație verticală 0,15 m/s²

9. Factor de siguranță: undă de rezonanță sinusoidală cu trei perioade, factor de siguranță mai mare de 1,67.

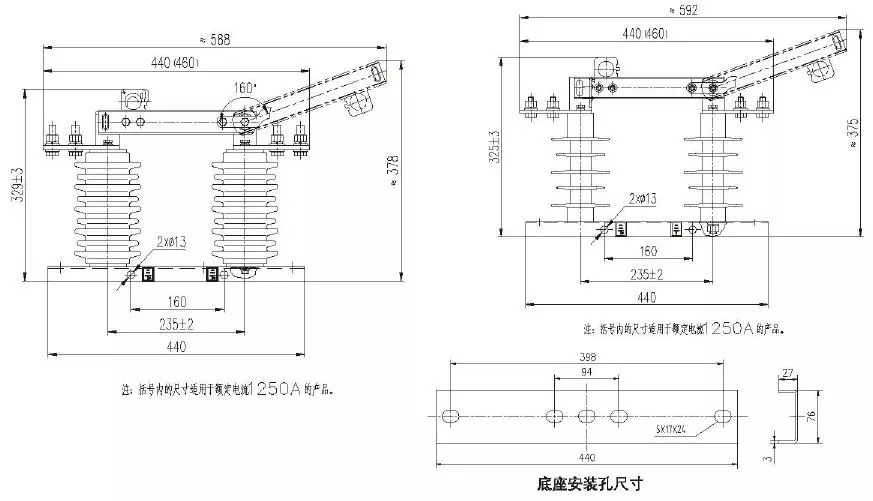

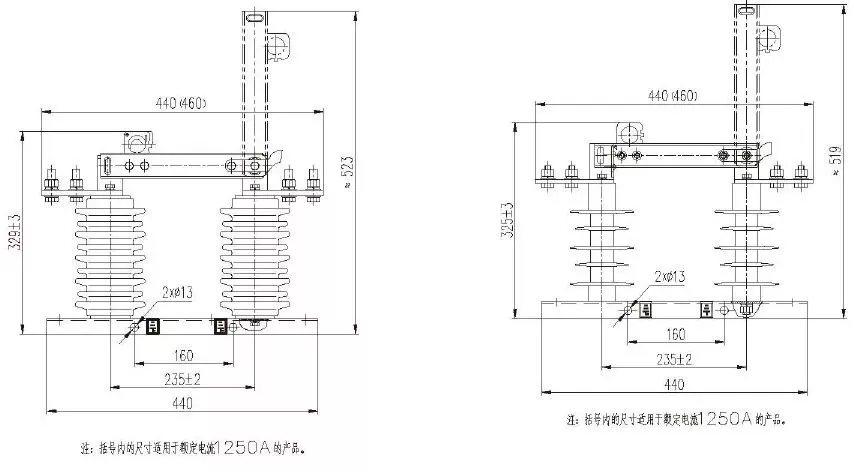

CONTUR ȘI DIMENSIUNEA DE INSTALARE

Date tehnice

Avantaje cheie

1. Structura produsului și rezistența la coroziune îmbunătățite semnificativ. Când este închisă, placa conductivă are o funcție de autoblocare. Pentru a deschide, pur și simplu trageți cârligul de blocare pentru a se debloca automat. Baza este echipată cu un arc conductor și un capac pentru arc; dispozitivul de autoblocare include o placă de blocare, un cârlig de blocare și un arc pentru cârlig de blocare. Toate piesele standard sunt fabricate din oțel inoxidabil nemagnetic SUS304, cu un finisaj strălucitor și o rezistență excelentă la coroziune.

2. Placa conductoare nu are blocare stop; unghiul maxim de deschidere de rotație nu este mai mic de 160 de grade, iar baza plăcii conductoare nu are cleme din oțel inoxidabil. Procesele de pasivare, nituire și instalare cu elasticitate ridicată sunt utilizate pentru a menține forța de strângere a contactului.

3. Componentele circuitului principal ale comutatorului de izolare de înaltă tensiune pentru exterior GW9 utilizează cupru roșu T2. Contactele și bornele staționare sunt turnate integral, rezolvând complet problemele de contact cauzate de sudarea contactelor și bornelor staționare în trecut.

4. Toate componentele conductoare din circuitul principal sunt placate cu argint cu o grosime de nu mai puțin de 20 mm și sunt supuse unui tratament antioxidare sigilat. Placarea suprafeței este strălucitoare și durabilă, având o rezistență puternică la oxidare, o conductivitate excelentă și o rezistență a circuitului de 80 mmΩ.

5. Terminalele de cablare adoptă o structură cu două orificii, din aliaj de cupru dur, cu placare exterioară cu argint.

6. Acest comutator folosește un arc de contact de presiune extern, contactele conductoare fac contact cu structura „arc fix”, oferind o presiune foarte uniformă și o funcție de auto-curățare. Presiunea de contact rămâne constantă pe o perioadă lungă de timp, asigurând siguranța și fiabilitatea produsului în timpul funcționării pe distanțe lungi.

7. Izolatorul este fabricat din material compozit ceramic sau cauciuc siliconic de înaltă rezistență și este proiectat cu o distanță mare de curgere, îndeplinind cerințele anti-poluare Clasa E și având capacități bune anti-poluare și caracteristici de funcționare pe distanțe lungi.

8. Distanța minimă de la părțile mobile ale comutatorului de izolare de înaltă tensiune pentru exterior GW9 la sol este mai mare de 200 mm, iar distanța dintre pauze este mai mare de 230 mm, ceea ce îl face potrivit pentru zonele la altitudine mare.
