Substație prefabricată în aer liber de tip european

Substația prefabricată în aer liber de tip european are un design integrat trei-în-unu care combină aparate de comutație de înaltă tensiune, transformatoare și aparate de comutație de joasă tensiune pentru un sistem puternic complet; Protecția cuprinzătoare de înaltă/joasă tensiune asigură o funcționare sigură, fiabilă și întreținere simplificată; Are amprentă compactă, investiții reduse, ciclu de producție scurt și mobilitate ușoară; Configurații flexibile de cablare; Structură unică: carcasa cu panouri compozite în fagure cu două straturi oferă izolație robustă, disipare a căldurii, ventilație, aspect estetic și rating IP ridicat. Materialele carcasei includ oțel inoxidabil, aliaj de titan, aliaj de aluminiu, oțel laminat la rece și oțel acoperit cu culoare; Configurații multiple disponibile: de uz general, stil vilă, compacte, etc. Unitățile principale cu inel de înaltă tensiune pot fi echipate cu terminale de automatizare a rețelei (FTU) pentru detectarea fiabilă a scurtcircuitelor și a defecțiunilor la pământ monofazate. Dispune de capabilități „patru de la distanță” (comandă de la distanță, măsurare de la distanță, semnalizare de la distanță, reglare de la distanță), facilitând upgrade-urile automatizării rețelei de distribuție.

Parametrii tehnici

Notă: Punctele 5 și 6 nu sunt necesare atunci când capacitatea transformatorului este mai mică de 200 kVA.

Condiții de utilizare

Utilizatorii trebuie să furnizeze următoarele informații atunci când comandă:

• Altitudine: W 1000m;

• Temperatura ambiantă: ·25. (:~+40. (:;

• Umiditatea relativă: valoarea medie zilnică nu este mai mare de 95%, iar valoarea medie lunară nu este mai mare de 90%;

• Nivel anti-vibrații: accelerație orizontală 0,4m/s2, accelerație verticală 0,15m/s2;

• Vă rugăm să confirmați că locul de instalare nu va suferi de șoc sever, poluare gravă și coroziune chimică și că nu există praf conductiv sau pericol de explozie. Dacă nu îndeplinește cerințele condițiilor normale de utilizare, vă rugăm să contactați Ceho pentru soluție.

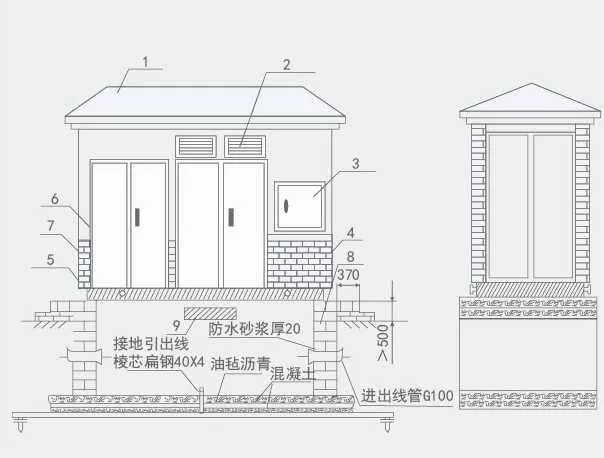

Desen cote de instalare

1. Acoperiș

2. Jaluzele

3. Cutie de măsurare exterioară

4. Inel de ridicare

5. Flot șasiu rigid

6. Ușa

7. Fâșii de cărămidă, imitație de suprafață de perete de cărămidă

8. Fundatie de beton

9. Aerisirea fundației mormântului

Trebuie să știți când comandați

La momentul comenzii, trebuie să furnizați următoarele informații:

· Cerințe de model, capacitate, cantitate, culoare și dimensiune, materialul carcasei;

·Modelul transformatorului, performanța, modul de conectare, raza de atingere și cerințele de impedanță;

·Schema de cablare primară pe partea de înaltă tensiune, modelul componentei, specificațiile și cerințele;

·Ulei de transformator (25 #, 45 #, ulei cu punct de aprindere ridicat);

·Cerințe de configurare pentru rețelele inteligente de management al energiei sau rețelele de management al proprietăților;

·Cerințe de mediu pentru utilizare.
