Cum să depanați eficient defecțiunile comune ale aparatelor de comutare de înaltă tensiune pentru funcționare și întreținere în siguranță?

Cum să depanați eficient defecțiunile comune ale aparatelor de comutare de înaltă tensiune pentru funcționare și întreținere în siguranță?

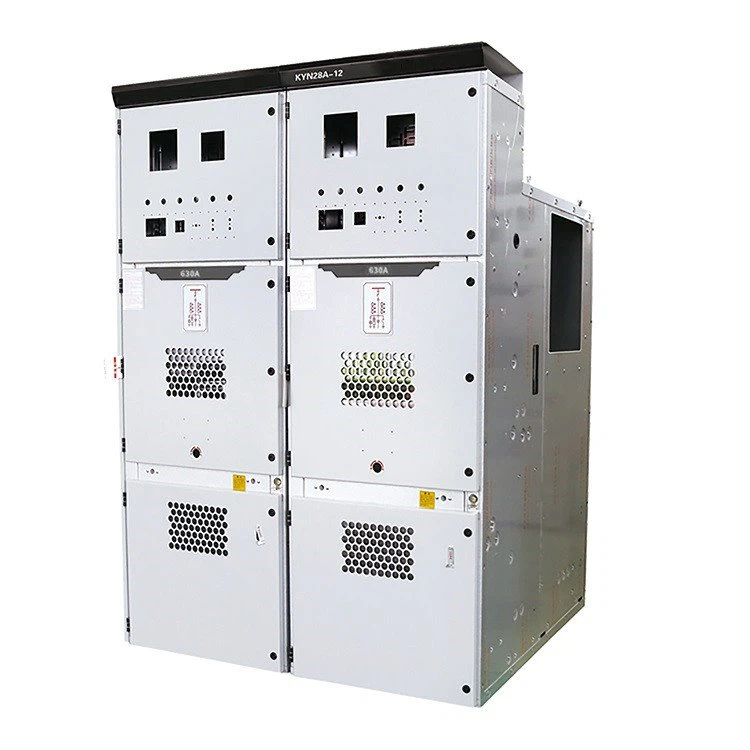

Ca echipament de bază în sistemul de alimentare pentru primirea, distribuirea energiei electrice, controlul și protejarea echipamentelor de înaltă tensiune, aparatele de comutare de înaltă tensiune sunt utilizate pe scară largă în producția industrială, distribuția energiei, alimentarea cu energie a clădirilor și în alte domenii. Funcționarea sa sigură și stabilă este direct legată de fiabilitatea sistemului de alimentare și de siguranța personalului și a echipamentelor. Combinând operarea la fața locului și practica de întreținere, acest articol detaliază defecțiunile comune, cauzele fundamentale și metodele științifice de depanare ale aparatelor de comutare de înaltă tensiune pentru a oferi o referință cuprinzătoare pentru operatori.

I. Tipuri de defecțiuni principale, cauze și metode de depanare

Defecțiunile aparatelor de comutare de înaltă tensiune sunt concentrate în principal în componentele de bază, cum ar fi întrerupătoarele, mecanismele cărucioarelor de mână, sistemele de izolație și circuitele secundare. Diferite defecțiuni au manifestări, cauze și metode de depanare diferite, care necesită o investigare țintită și o manipulare standardizată.

(1) Defecțiuni principale ale întreruptorului: refuzul de a închide, refuzul de a deschide și declanșarea falsă

Ca „comutator de bază” al aparatului de distribuție de înaltă tensiune, defecțiunile întreruptoarelor afectează direct continuitatea alimentării cu energie. Defecțiunile comune includ refuzul de a închide, refuzul de a deschide și declanșarea automată după închidere.

——Refuzul de a închide:Nicio acțiune a mecanismului după apăsarea butonului de închidere, neputând furniza energie în mod normal.Cauze fundamentaleinclud factori mecanici (stocare insuficientă a energiei, defecțiune a motorului de stocare a energiei, alunecarea lanțului, lubrifiere slabă, rugină, blocaj de corpuri străine), factori de interblocare electrică (întrerupător de împământare nu este deschis, cărucior de mână nu este în poziție, ușa dulapului nu este închisă, blocare cu cinci prevenire blocată), factori electrici (tensiune de control scăzută, declanșarea comutatorului de aer, stingerea siguranței, stingerea siguranței, factori de închidere și deblocare) (blocarea defectuoasă a dispozitivului de protecție completă, setare greșită a modului de la distanță/local).

Depanare:

1. Urmați principiul „verificați mai întâi stocarea energiei, apoi confirmați interblocarea și apoi investigați problemele electrice”. Verificați mai întâi indicația de stocare a energiei; dacă este insuficient, inspectați motorul de stocare a energiei și lanțul, curățați resturile blocate și lubrifiați.

2. Confirmați că întrerupătorul de împământare este deschis, căruciorul este în poziție și ușa dulapului este închisă pentru a debloca interblocarea cu cinci prevenire.

3. Verificați puterea de control, siguranța și bobina de închidere, înlocuiți bobina deteriorată, fixați cablajul și reglați modul dispozitivului de protecție pentru a vă asigura că circuitul de închidere este neted.

——Refuzul deschiderii:Nedeschiderea prin acțiune de protecție sau operare manuală, care este o defecțiune cu risc ridicat, predispusă la supraîncărcarea echipamentului și la scurtcircuit. Cauzele principale includ arderea bobinei de deschidere, cablarea slăbită, pană de curent de control, eliberarea mecanismului blocat, ruginit sau deformat, căruciorul de mână nu este la locul său, blocarea blocată și dispozitivul de protecție care nu emite semnal de declanșare.

Depanare:

1. Verificați mai întâi puterea de deschidere, bobina și cablajul, înlocuiți bobina deteriorată și fixați cablajul.

2. Încercați deschiderea manuală de urgență, dezasamblați piesa de deblocare a mecanismului, curățați resturile ruginite și blocate și lubrifiați.

3. Confirmați poziția căruciorului de mână și deblocați mecanismul de blocare.

4. Investigați dispozitivul de protecție pentru a vă asigura că emite semnalul de declanșare în mod normal pentru a evita extinderea defecțiunii.

——Deplasare automată după închidere:Deplasare automată instantanee sau pe termen scurt după închidere, afectând stabilitatea sursei de alimentare. Principalele cauze includ aderența contactorului de închidere, acțiunea falsă din cauza valorii prea mici de setare a protecției, tamponul mecanismului invalid, presiunea anormală a arcului, cablarea secundară slăbită, interferența electromagnetică și împământarea slabă.

Depanare:

1. Deconectați mai întâi puterea de comandă și verificați contactorul de închidere; înlocuiți-l imediat dacă este lipit.

2. Recalibrați valoarea setării protecției pentru a îndeplini cerințele de funcționare.

3. Revizuiți piesele tamponului mecanismului și corectați presiunea arcului.

4. Fixați cablajul secundar și faceți o treabă bună în ecranare și împământare pentru a elimina interferențele electromagnetice și pentru a asigura o funcționare stabilă după închidere.

(2) Defecțiuni ale căruciorului de mână și ale mecanismului de mișcare: blocaj și eșec de poziționare

Ca componentă mobilă, netezimea și precizia de poziționare a căruciorului de mână sunt cruciale pentru siguranța operațiunii. Defecțiunile comune sunt împingerea/tragerea dificilă și eșecul de poziționare.

——Impingerea/tragerea și blocarea cărucioarelor de mână dificile:Rezistență mare la scuturarea căruciorului de mână, incapabil să împingă sau să tragă în mod normal. Cauzele principale includ interblocarea deblocată (întrerupătorul de circuit nu este deschis, întrerupătorul de împământare nu este deschis), calea deformată, blocarea corpului străin, mecanismul supapei deformat și blocat, roțile de cărucior de mână uzate sau excentrice și sudarea deformată a cabinetului sau instalarea neuniformă.

Depanare:

1. Confirmați că atât întrerupătorul de circuit, cât și întrerupătorul de împământare sunt deschise pentru a debloca interblocarea cu cinci prevenire.

2. Curățați resturile de șenile, corectați șina deformată și lubrifiați glisiera.

3. Verificați mecanismul supapei și corectați piesele deformate.

4. Revizuiți roțile cărucioarelor de mână, înlocuiți-le pe cele uzate și reglați nivelul de instalare a dulapului pentru a asigura o împingere/tragere lină.

——Eșec de poziționare a căruciorului de mână:Imposibil de blocat stabil căruciorul de mână în poziția de lucru sau de testare, predispus la pericole vii. Cauzele principale includ știftul de poziționare deformat, mecanismul de blocare greșit și comutatorul de deplasare deteriorat.

Depanare:

1. Dezasamblați mecanismul de poziționare și corectați știftul de poziționare deformat.

2. Reglați poziția mecanismului de blocare pentru a asigura o cuplare precisă.

3. Detectează starea pornit-oprit a comutatorului de deplasare; înlocuiți-l imediat dacă este deteriorat.

4. Efectuați un test de poziționare după înlocuire pentru a vă asigura că căruciorul poate fi blocat stabil în pozițiile de lucru și de testare, fără a se slăbi.

(3) Defecțiuni de descărcare a izolației: zgomot anormal, scânteie și condens

Defecțiunile sistemului de izolație sunt însoțite de zgomot anormal evident și riscuri ridicate de siguranță, manifestate în mod obișnuit ca sunet de descărcare „sfârâit, popping” în dulap, scântei vizibile pe timp de noapte și chiar defecțiune a izolației și scurtcircuit în cazuri severe.

Cauzele principaleinclud umiditate ridicată a mediului, condens sever, piese de izolație murdare, îmbătrânite, crăpate sau deteriorate (izolatoare, bucșe), distanță insuficientă fază-fază sau fază-sol, abatere de instalare, descărcător învechit cu curent de scurgere excesiv și șuruburi slăbite care conduc la un contact slab al conductorului și la descărcarea vârfului.

Depanare:

1. Opriți imediat funcționarea echipamentului, faceți o treabă bună în protecția la împământare și interziceți apropierea dulapului.

2. Consolidați ventilația și dezumidificarea, curățați praful și petele de pe piesele de izolație și înlocuiți părțile de izolație vechi și crăpate.

3.  Corectați poziția de instalare a conductorului pentru a vă asigura că distanța fază-fază și fază-sol respectă standardele.

4. Detectați curentul de scurgere al descărcătorului și înlocuiți-l la timp dacă este deteriorat.

5. Fixați șuruburile slăbite pentru a elimina pericolele de descărcare a vârfului; reluați funcționarea numai după un test calificat de izolație.

In plus,condens sever în dulap este, de asemeneao cauza importanta aDefecțiuni de izolație, în principal din cauza umidității ridicate a mediului, a diferenței evidente de temperatură, a lipsei de încălzire sau a unei ventilații slabe în dulap și a umidității care se întoarce din șanțul cablurilor.

Depanare:

Instalați echipament de dezumidificare sau încălzitor, îmbunătățiți ventilația dulapului, curățați șanțul de cablu în mod regulat pentru a preveni revenirea umidității și controlați umiditatea relativă din dulap într-un interval rezonabil.

(4) Defecțiuni de încălzire și creșterea temperaturii: supraîncălzirea contactelor și terminalelor

Încălzirea excesivă și creșterea temperaturii sunt cele mai frecvente defecțiuni la fața locului ale tablourilor de înaltă tensiune, manifestate prin supraîncălzire, înroșire și ablație a contactelor, barelor colectoare și bornelor cablajului, care pot topi piesele și pot provoca scurtcircuit în cazuri severe.

Cauzele principaleinclud presiunea de contact insuficientă a contactelor dinamice și statice, oboseala arcului, rezistența crescută la contact datorită oxidării contactului și uzurii placare cu argint, șuruburi slăbite și conexiune virtuală după dilatare și contracție termică, pete de ulei și praf pe suprafețele de contact, funcționare la suprasarcină pe termen lung și îmbinare neuniformă a barei colectoare fără pastă conductivă.

Depanare:

1. Reduceți imediat sarcina de funcționare, fixați șuruburile slăbite după oprire și răcire, lustruiți stratul de oxidare de contact și aplicați pastă conductivă și înlocuiți arcurile de presiune obosite.

2. Curățați petele de ulei și praful de pe suprafețele de contact, corectați îmbinarea barelor colectoare pentru a asigura planeitatea și aplicați pastă conductivă.

3. Controlați cu strictețe sarcina de funcționare pentru a evita supraîncărcarea pe termen lung și pentru a detecta în mod regulat creșterea temperaturii.

(5) Defecțiuni ale circuitului secundar și dispozitivului de protecție: alarmă falsă și defecțiune a instrumentului

Circuitul secundar și dispozitivul de protecție sunt responsabile pentru monitorizarea, controlul și protejarea funcționării echipamentului. Defecțiunile vor duce la scăderea sub control a echipamentului și la defecțiunea monitorizării. Defecțiunile obișnuite includ alarmă falsă și declanșarea falsă a dispozitivului de protecție, lipsa tensiunii sau curentului instrumentelor și lumini indicatoare care nu sunt iluminate.

——Alarma falsă și declanșarea falsă a dispozitivului de protecție:Cauzele principale includ împământarea slabă, virtuală sau slabă a cablajului secundar, polaritatea inversă, deconectarea sau deteriorarea izolației transformatorului de curent (CT) și a transformatorului de tensiune (PT), interferențe electromagnetice, fir ecranat neîmpământat, valoare de setare a protecției nerezonabilă sau incorectă și defecțiunea componentelor interne cauzate de temperatură și umiditate.

Depanare:

1. Investigați cablajul secundar unul câte unul, fixați bornele slăbite și reparați piesele rupte.

2. Calibrați polaritatea CT și PT și înlocuiți transformatoarele cu izolație deteriorată.

3. Faceți o treabă bună în ecranare și împământare pentru a elimina interferențele electromagnetice.

4. Resetați valoarea setării protecției pentru a îndeplini cerințele de funcționare.

5. Detectați componentele interne ale dispozitivului de protecție, înlocuiți piesele deteriorate și controlați temperatura și umiditatea din carcasă.

——Fără afișaj de instrument și indicatoare neluminoase:Fără citire a voltmetrului și ampermetrului, fără indicatoare de iluminare, nu se poate aprecia starea de funcționare a echipamentului. Principalele cauze includ deconectarea PT, arderea siguranței, contactul slab al ștecherului secundar, bornele slăbite și deconectarea circuitului secundar.

Depanare:

1. Verificați cablajul PT și reparați piesele stricate.

2. Înlocuiți siguranța arsă, fixați ștecherul și bornele secundare și investigați deconectarea circuitului secundar pentru a asigura circuitul fără probleme și afișarea normală a instrumentelor și indicatoarelor.

(6) Alte defecțiuni comune: întrerupător de împământare, interblocare și anomalii de stocare a energiei

——Funcționarea anormală a comutatorului de împământare:Nu se poate închide sau deschide întrerupătorul de împământare, afectând siguranța întreținerii. Cauzele principale includ întrerupătorul nedeschis, blocarea mecanică forțată să interzică funcționarea și mecanismul, biela și angrenajul ruginit, blocat, deformat sau uzat.

Depanare:

1. Confirmați mai întâi că întrerupătorul este deschis pentru a debloca interblocarea mecanică.

2. Scoateți și lubrifiați mecanismul, corectați biela și angrenajele deformate, înlocuiți piesele extrem de uzate și testați starea întrerupător de împământare după funcționare pentru a asigura o împământare fiabilă.

——Eșec de blocare cu cinci prevenire:Un pericol major de siguranță, manifestat ca închiderea sub tensiune a întrerupătorului de împământare, intrarea din greșeală a intervalului de tensiune, etc., care este predispusă la accidente de siguranță. Principalele cauze includ știftul și mecanismul de blocare sparte, deformate, deplasate sau uzate.

Depanare:

1. Opriți imediat mașina și interziceți funcționarea.

2. Dezasamblați mecanismul de blocare, înlocuiți știfturile de blocare rupte și deformate, reglați poziția de instalare a mecanismului pentru a asigura o funcție normală de blocare și reluați funcționarea numai după trecerea testului.

——Motor anormal de stocare a energiei:Motorul de stocare a energiei continuă să funcționeze sau nu poate stoca energie, afectând funcționarea întreruptorului. Cauzele principale includ întrerupătorul de limită de stocare a energiei deteriorat sau blocat, defecțiunea motorului de stocare a energiei, cablajul slăbit și oboseala sau ruperea arcului.

Depanare:

1. Opriți alimentarea imediat când motorul de stocare a energiei continuă să funcționeze, verificați întrerupătorul de limită, curățați resturile blocate și înlocuiți-l dacă este deteriorat. 2. Când motorul nu poate stoca energie, verificați motorul și cablajul, înlocuiți motorul defect și corectați sau înlocuiți arcul obosit sau rupt pentru a asigura stocarea normală a energiei.

——Nu se poate deschide ușa dulapului:Nu se poate deschide ușa dulapului în mod normal, afectând lucrările de întreținere. Cauzele principale includ întrerupătorul de circuit nedeschis, întrerupătorul de împământare nedeschis, blocarea cu cinci blocare de prevenire și blocarea mecanică a ușii dulapului.

Depanare:

1. Confirmați că atât întrerupătorul de circuit, cât și întrerupătorul de împământare sunt deschise pentru a debloca interblocarea cu cinci prevenire.

2. Dacă există blocaj mecanic, aplicați o cantitate mică de ulei lubrifiant pentru a ajuta la deblocare; nu trageți ușa violent pentru a evita deteriorarea ușii dulapului și a mecanismului de blocare.

II. Sugestii de operare și întreținere și sfaturi de siguranță

Pentru a preveni defecțiunile de la sursă și pentru a asigura funcționarea sigură și stabilă a echipamentului, operatorii trebuie să respecte cu strictețe următoarele cerințe:

① Controlul mediului: Păstrați dulapul uscat și ventilat, curățați în mod regulat praful, controlați temperatura și umiditatea mediului și instalați echipamente de dezumidificare și încălzire pentru a preveni condensul și deteriorarea izolației.

② Funcționare standard: implementați strict operația de blocare cu cinci prevenire, interziceți operațiunile ilegale, cum ar fi împingerea/tragerea căruciorului de mână cu sarcină, deschiderea ușii dulapului fără împământare și închiderea/deschiderea ilegală. Purtați mănuși și încălțăminte izolatoare în timpul funcționării pentru a face o treabă bună în protecția personală.

③ Întreținere regulată: Efectuați inspecția aspectului, fixarea cablajului, detectarea izolației, lubrifierea mecanismului și calibrarea componentelor conform ciclurilor zilnice, trimestriale și anuale și înlocuiți la timp piesele vechi și deteriorate.

④ Eliminare în caz de urgență: Stăpânește cu competență diverse metode de investigare a defecțiunilor și de manipulare; opriți imediat mașina pentru a investiga și elimina rapid după primirea alarmei de eroare pentru a evita extinderea defecțiunii; înregistrare după eliminare pentru trasabilitate ulterioară.

⑤ Pregătire profesională: Consolidați pregătirea profesională a competențelor operatorilor pentru a-și îmbunătăți capacitatea de identificare a defecțiunilor, investigare și eliminare în caz de urgență.

Funcționarea sigură și stabilă a instalațiilor de comutare de înaltă tensiune este fundamentul unei surse de alimentare fiabile a sistemului de alimentare. Numai prin funcționare standardizată, întreținere regulată și investigare științifică și eliminare pot fi eliminate în timp diferite pericole de siguranță, asigurând o alimentare sigură, ordonată și eficientă și oferind garanții solide pentru producția industrială și utilizarea energiei electrice a oamenilor.

III. Rezumat text integral

Concentrându-se pe nucleul funcționării și întreținerii în siguranță a aparatelor de comutare de înaltă tensiune, acest articol sortează sistematic șase categorii de defecțiuni comune, acoperind componente de bază, cum ar fi întrerupătoarele, mecanismele cărucioarelor de mână, sistemele de izolare, circuitele secundare, întrerupătoarele de împământare și mecanismele de stocare a energiei. Acesta detaliază manifestările și cauzele fundamentale ale diferitelor defecțiuni și oferă metode de investigare și manipulare științifice și operabile corespunzătoare, clarificând prioritatea și procesul standard de eliminare a defecțiunilor. În același timp, prezintă cinci sugestii de operare și întreținere combinate cu practica la fața locului, oferind o referință cuprinzătoare și practică pentru operatori.

În general, cele mai multe defecțiuni ale aparatului de comutare de înaltă tensiune sunt cauzate de trei factori: funcționarea neregulată, întreținerea intempestivă și condițiile de mediu proaste, iar diverse defecțiuni au o corelație evidentă (de exemplu, umiditatea ridicată a mediului este predispusă la descărcarea de izolație, iar șuruburile slăbite sunt predispuse la încălzire și defecțiuni de descărcare). Prin urmare, standardizarea procedurilor de operare, consolidarea întreținerii regulate și controlul strict al mediului de operare sunt cheile pentru prevenirea defecțiunilor și asigurarea funcționării sigure și stabile a echipamentelor, precum și un sprijin important pentru asigurarea unei surse de alimentare fiabile a sistemului de alimentare.

IV. Întrebări frecvente (FAQ)

1. Ce măsuri imediate ar trebui luate atunci când se aude un sunet de descărcare „sfârâit” de la tabloul de înaltă tensiune?

Răspuns: Opriți imediat funcționarea, împământați echipamentul și evitați apropierea. Verificați mai întâi umiditatea, murdăria de izolație și strângerea șuruburilor; porniți dezumidificarea dacă apare condens sau înlocuiți piesele de izolație vechi/deteriorate și reluați funcționarea după un test calificat de izolație.

2. De ce ar trebui verificate mai întâi stocarea energiei și blocarea cu cinci prevenire când întrerupătorul refuză să se închidă?

Răspuns: Sunt două premise de bază pentru închidere. Stocarea insuficientă a energiei înseamnă lipsa energiei pentru închidere; interblocarea deblocată blochează circuitul de închidere. Verificarea lor mai întâi elimină rapid defecțiunile comune și îmbunătățește eficiența.

3. Căruciorul poate fi împins cu putere atunci când este dificil de împins/tras?

Răspuns: Nu. Împingerea forțată deteriorează componentele și provoacă pericole. Deblocați mai întâi dispozitivul de blocare, curățați șina, verificați piesele și lubrifiați dacă este necesar înainte de a funcționa fără probleme.

4. Cum să evitați defecțiunile de supraîncălzire ale contactelor și bornelor din aparatele de comutare de înaltă tensiune?

Răspuns: Fixați șuruburile în mod regulat, lustruiți contactele și aplicați pastă conductivă, controlați sarcina pentru a evita supraîncărcarea și mențineți suprafețele de contact curate.

5. De ce mașina trebuie oprită imediat pentru întreținere atunci când interblocarea cu cinci prevenire eșuează?

Răspuns: Este un dispozitiv de siguranță de bază pentru a preveni accidentele de operare greșită. Defecțiunea poate cauza șoc electric sau scurtcircuit, așa că opriți imediat funcționarea pentru a repara și a restabili funcția de interblocare înainte de reutilizare.

6. Ce măsuri auxiliare există în afară de instalarea echipamentelor de dezumidificare pentru condens puternic în dulap?

Răspuns: Curăţaţi şanţul de cabluri şi etanşaţi golurile, plasaţi desicanţi, îmbunătăţiţi ventilaţia şi verificaţi regulat încălzitorul dulapului pentru a controla umiditatea între 50%-70%.

7. Cum să investighezi rapid cauza declanșării false a dispozitivului de protecție?

Răspuns: Verificați etanșeitatea cablurilor secundare, polaritatea CT/PT și izolația, ajustați setările de protecție, eliminați interferențele electromagnetice și detectați componentele interne ale dispozitivului de protecție.
