Transformator de instrument combinat cu rășină epoxidică trifazată

În calitate de producător profesionist, Ceho ar dori să vă ofere un transformator de instrument combinat cu rășină epoxidică trifazată. Caracteristicile de proiectare ale transformatoarelor combinate includ fără ulei, miniaturizate, fiabilitate ridicată și fără întreținere. De exemplu, transformatorul adoptă izolație cu rășină epoxidică și turnare în vid complet închisă cu rășină epoxidice de înaltă tensiune, ceea ce îmbunătățește performanța izolației și siguranța echipamentului. În plus, firele și cablurile secundare ale transformatorului combinat sunt conectate folosind cutii de joncțiune etanșate cu plumb, care au funcții antifurt și sunt, de asemenea, convenabile pentru verificarea la fața locului.

Parametrii tehnici

Transformatoarele combinate includ diferite tipuri, cum ar fi transformatoare de curent obișnuite, prin transformatoare de curent de tip, transformatoare de curent cu mai multe prize și transformatoare de curent cu diferite rapoarte de transformare. Un transformator de curent obișnuit constă dintr-o înfășurare primară, o înfășurare secundară, un miez și un cadru de fier, o carcasă, terminale de cablare etc. Principiul de funcționare al transformatorului de instrument combinat este similar cu cel al unui transformator. Un transformator de curent de tip trecere nu are o înfășurare primară și generează flux magnetic printr-un fir care trece prin miezul de fier, generând astfel un curent secundar. Transformatoarele de curent multiplă obțin mai multe rapoarte de transformare diferite prin adăugarea de mai multe prize pentru a satisface cerințele diferiților curenți de sarcină. Transformatoarele de curent cu diferite rapoarte de transformare oferă mai multe înfășurări independente pentru a răspunde nevoilor diferitelor rapoarte de transformare și niveluri de precizie.

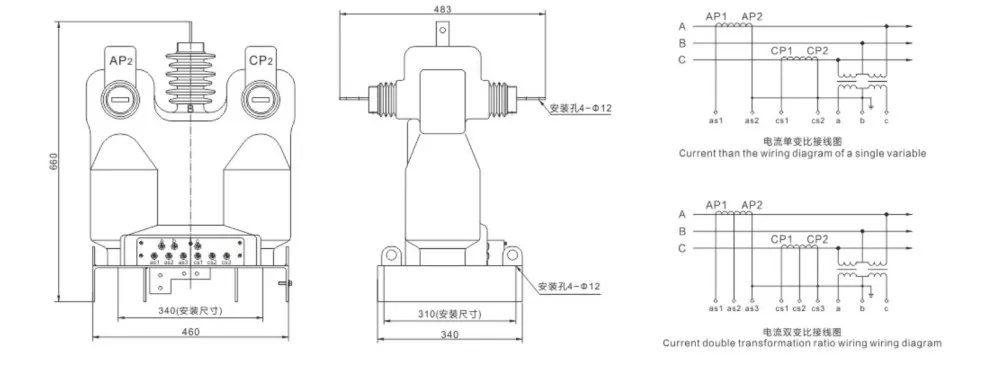

Desene exterioare

Aplicație

Transformatoarele de instrumente combinate cu rășini epoxidice trifazate sunt utilizate pe scară largă în măsurarea, măsurarea și protecția energiei în sistemele de alimentare. De exemplu, în liniile electrice și liniile de ramificație de 10 kV, transformatoarele combinate sunt utilizate pentru evaluarea pierderilor de linie și pentru măsurarea energiei electrice pe liniile de ramificație laterale de înaltă tensiune ale transformatoarelor de putere. În plus, există o cutie de contorizare de înaltă tensiune special concepută (transformator combinat), care este compusă în principal dintr-un transformator combinat și o cutie de contor de energie electrică. Are avantajele unei precizii ridicate de măsurare, greutate redusă, instalare ușoară și antifurt de electricitate.
