Ce este echipamentul de distribuție de joasă tensiune MNS

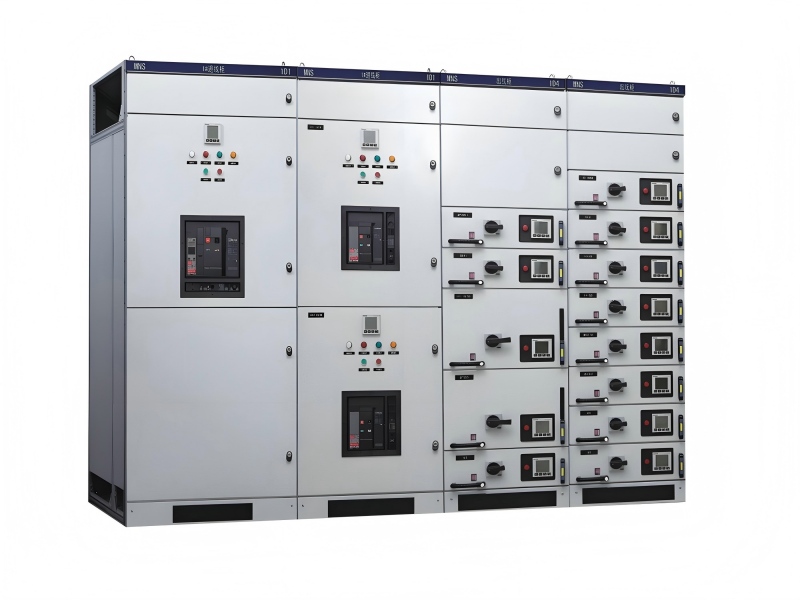

Aparatură de distribuție de joasă tensiune MNS

Aparatul de distribuție de joasă tensiune MNS este un dispozitiv combinat cu modul special conceput pentru sistemele de distribuție a energiei de joasă tensiune, aplicabil rețelelor de alimentare cu o frecvență AC de 50-60 Hz și o tensiune nominală de funcționare de 660 V și mai mică.

Structura sa de bază este asamblată cu cadre din oțel cu secțiune C cu modul de 25 mm, având un design cu trei poziții (conectat/test/separat) pentru unități cu sertare și susținând configurația mixtă de 1-3 unități principale, precum și subunități 1/4 și 1/2. Înălțimea totală efectivă de instalare a dulapului ajunge la 1800 mm. Curentul nominal maxim al barei colectoare orizontale a acestui echipament poate ajunge la 5000A, iar curentul de rezistență al barei colectoare verticale variază de la 900A la 1600A, cu un grad de protecție care acoperă standardele IP30 până la IP54.

Scenariile sale de aplicare includ medii convenționale, cum ar fi centralele electrice, întreprinderile industriale și miniere și construcțiile municipale. După un tratament special, poate fi folosit și în medii extreme, cum ar fi platformele petroliere offshore și centralele nucleare.

Cuprins

1. Structura de bază

2. Caracteristici tehnice

3. Adaptabilitate la mediu

4. Aplicații tipice

5. Design inovator

6. Controlul calității

1. Structura miezului (modular, modul E=25mm)

1.1 Cadru dulap

- Material: Profile în formă de C din oțel laminat la rece cu găuri de modul de 25 mm, galvanizate și pulverizate cu pulbere pentru performanțe excelente anticorozive și împământare fiabilă.

- Dimensiuni comune: Inaltime 2200mm, latime 400/600/800mm, adancime 800/1000mm.

- Design partiție: Compartiment funcțional independent, compartiment pentru bare colectoare și compartiment pentru cabluri cu izolație sigură între fiecare zonă.

1.2 Unități funcționale (Tip de extragere a miezului)

(1) Unitate PC (celulă de alimentare, intrare/cuplaj magistrală/alimentator cu curent ridicat)

- Adoptă configurație de tip fix sau retras, echipat cu întreruptoare de circuit, cum ar fi Emax, pentru aplicații cu curent mare.

- Poziția de instalare: Partea superioară sau din spate a dulapului, conectată la bara principală cu capacitate mare de rupere.

(2) Unitate MCC (centru de control al motorului, priză de tip sertar)

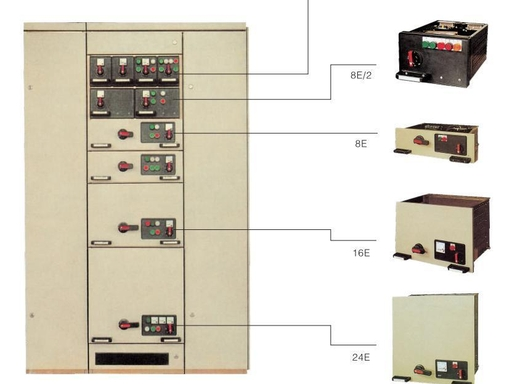

- Dimensiuni standard sertar: Inaltime 100/150/200mm (4E/6E/8E).

- Funcții: control motor (pornire directă / pornire stea-triunghi / pornire soft), alimentare cu energie, circuite de iluminare și control.

- Trei poziții de lucru: lucru (conectat), testare (izolat), extragere (oprire), echipat cu blocare mecanică pentru a preveni funcționarea greșită.

(3) Unitatea de compensare

- Instalat cu seturi de condensatoare și reactoare pentru compensarea puterii reactive și suprimarea armonicilor.

(4) Unitate de dozare

- Echipat cu PT, CT și contoare electrice pentru a realiza contorizarea energiei electrice și monitorizarea operațională.

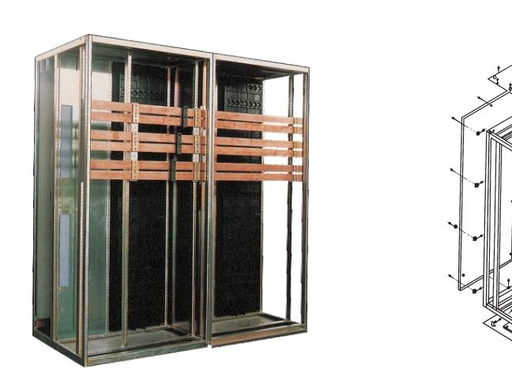

1.3 Sistem de bare colectoare

- Bară principală: bare de cupru TMY, dispuse orizontal cu suporti izolatori pentru distribuția energiei.

- Bara de distribuție: aranjată vertical și conectată la sertare prin conexiuni pentru performanțe de contact fiabile.

- Sistem de împământare: Împământare completă a corpului dulapului, cadrul și sertarele pentru a asigura o performanță de protecție continuă.

1.4 Protecție și siguranță

- Grad de protecție: Standard IP30, personalizabil IP40/IP54 pentru prevenirea șocurilor electrice și a obiectelor străine.

- Dispozitive de interblocare: interblocări mecanice pentru sertare cu trei poziții, interblocări între întreruptoare și întreruptoare, precum și interblocări uși și întreruptoare.

- Structura de izolație: pereții despărțitori din plastic ignifug de înaltă rezistență pentru prevenirea arcului și protecția la atingere accidentală.

2. Caracteristici tehnice

Designul optimizat bazat pe tehnologia ABB realizează asamblarea diferitelor componente prin modularizare. Unitatea de sertare este echipată cu un dispozitiv de blocare mecanică pentru a sprijini operațiunile rapide de conectare și deconectare. Plug-ul din circuitul principal are o capacitate excelentă de rezistență pe timp scurt și o capacitate mare de rupere, cu stabilitate dinamică și termică superioară. Schema electrică flexibilă poate îndeplini majoritatea scenariilor de distribuție a energiei.

Dulapul adoptă o structură groasă de schelet cu profil C cu tratament dublu anticoroziv al plăcii de oțel laminate la rece și plăcii de zinc aluminiu. Zonele funcționale interne includ compartimentul barelor colectoare orizontale, compartimentul pentru componente electrice și compartimentul pentru cabluri, care sunt izolate fizic prin plăci de plastic ignifuge. Dulapul standard are o configurație mixtă modulară completă și o adaptabilitate puternică la scenă.

3. Adaptabilitate la mediu

Intervalul convențional de temperatură de funcționare nu este mai mare de +40℃ și nu mai mic de -5℃ pentru temperatura aerului ambiant, temperatura medie în 24 de ore nu depășește +35℃. În ceea ce privește condițiile de umiditate, umiditatea relativă nu trebuie să depășească 50% la temperatura maximă de +40℃ și poate ajunge până la 90% la +20℃.

Sistemele de disipare a căldurii cu mod dublu sunt configurate pentru medii speciale. Modul de răcire cu aer adoptă plăci mobile de disipare a căldurii și plase de adsorbție de cărbune activ, în timp ce modul de răcire cu apă adoptă conducte de apă spiralate pentru disiparea căldurii în circulație. Modul de funcționare poate fi comutat automat în funcție de senzorii de umiditate.

4. Aplicații tipice

În domeniul producerii de energie, acest echipament servește ca un dulap central pentru controlul motoarelor de mare putere și este echipat cu întreruptoare de circuit în serie convenționale. În aplicațiile substațiilor, bara verticală adoptă un design cu structură cu două straturi, cu performanță stabilă de purtare continuă a curentului. Pentru scenariile din industria petrochimică, sunt selectate dulapuri cu grad de protecție IP54, iar compartimentul barelor colectoare este acoperit cu vopsea rezistentă la acid și la alcali.

Modelul patentat îmbunătățit, lansat în 2024, adaugă sertare de comandă sincrone cu tije telescopice electrice și structuri rotative de ecran cu filtru, ceea ce îmbunătățește eficiența operațională și fiabilitatea în scenariile de generare, transport și distribuție a energiei.

5. Design inovator

Brevetul de model de utilitate (CN215221413U) al Jiangsu Linmai Electric în 2024 realizează operarea de legătură cu mai multe sertare, cu tije telescopice electrice controlând mișcarea sincronă a trei grupuri de plăci fixe.

Brevetul de invenție (CN114665407A) al lui Shandong Dingsheng în 2024 include un design de performanță rezistent la umiditate. Structura sertarului modular, sistemul de disipare a căldurii cu două moduri și mecanismul de declanșare a inducției umidității îmbunătățesc adaptabilitatea în medii umede. Dispozitivul de legătură al deflectorului superior al dulapului și al rezervorului de stocare a apei previne eficient refluxul apei de ploaie, iar structura de ghidare a fluxului inferioară îmbunătățește eficiența drenajului.

6. Controlul calității

Produsul a obținut certificarea CCC și implementează standardul GB7251.1-2005 în procesul de producție. Testul din fabrică include testul de rezistență dielectrică 2500V/1min.

Specificațiile de transport limitează cantitatea unică de expediere la cel mult 4 unități, iar abaterea verticală de ridicare trebuie să fie mai mică de 15 grade. În timpul punerii în funcțiune, sunt necesare mai mult de trei teste de conectare a sertarelor pentru a asigura rezistența de contact calificată a contactelor.

Rezumat

Aparatul de comutare MNS este un echipament complet de joasă tensiune, cu design modular, structură extensibilă, siguranță ridicată, întreținere convenabilă și extindere inteligentă. Dispunând de structură fiabilă, sursă de alimentare stabilă și întreținere flexibilă, a devenit echipamentul principal preferat pentru sistemele de distribuție a energiei de joasă tensiune în proiectele industriale și de construcții cheie.
