Ce este o substație de tip cutie?

Ce iaO Substație de tip Box?

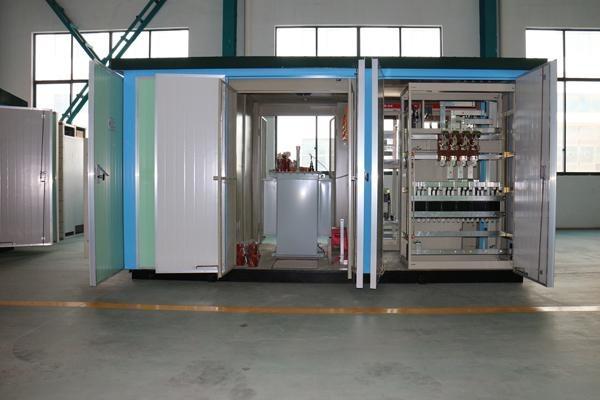

O Substație de tip Boxcunoscut și ca a prefabricatesau substație compactă,  este o unitate închisă, asamblată din fabrică, care integrează toate componentele esențiale ale unei substații electrice tradiționale într-o singură carcasă metalică rezistentă la intemperii. Este proiectat pentru transformarea și distribuția energiei de medie tensiune (MT) la joasă tensiune (LV).

Gândiți-vă la ea ca la o stație de distribuție a energiei electrice „plug-and-play” care înlocuiește clădirile mari, din cărămidă și mortar.

Componentele asubstație de tip cutie

A substație de tip cutie este proiectat cu trei compartimente principale: aparate de comutare de înaltă tensiune, un transformator și echipamente de distribuție de joasă tensiune. Fiecare compartiment joacă un rol critic în asigurarea conversiei și distribuției eficiente a energiei.

Aparatură de înaltă tensiune

Funcționează de obicei la o tensiune nominală de 10 kV sau 35 kV.

Dispune de unități principale inelare și întrerupătoare de vid fabricate intern sau importate.

Echipat cu siguranțe limitatoare de curent pentru a spori siguranța.

Transformatoare

Disponibil atât în ​​configurație cu scufundare în ulei, cât și în configurație uscată.

Capabil să găzduiască transformatoare de până la 1600 kVA.

Dispune de o carcasă de protecție din materiale izolante sau metalice.

Echipamente de distribuție de joasă tensiune

Include panouri de distribuție a energiei, panouri de iluminat, panouri de contorizare și panouri de compensare a puterii reactive.

Echipat cu sisteme automate de control al temperaturii și condensului.

Ajută la obținerea unei livrări eficiente de energie către utilizator.

Caracteristicile stațiilor de tip container

(1) Tehnologie avansată, sigură și fiabilă; (2) Grad ridicat de automatizare; (3) Prefabricarea fabricii; (4) Opțiuni de configurare flexibile; (5) Cost-eficiente cu rezultate rapide; (6) Amprentă compactă; (7) Design plăcut din punct de vedere estetic, care se îmbină bine cu împrejurimile.

Clasificarea stațiilor de tip box

1) Tip modular. Aparatajele de înaltă și joasă tensiune și transformatorul sunt găzduite într-o carcasă metalică, cu un culoar de funcționare rezervat în cadrul echipamentelor de distribuție de înaltă și joasă tensiune. Acest tip de substație de tip container are dimensiuni relativ mari și este rar folosit în prezent.

(2) Tip unitate integrată. În loc să se utilizeze seturi complete de echipamente existente, dispozitivele de control și protecție de înaltă și joasă tensiune sunt instalate direct în interiorul carcasei pentru a forma o singură unitate. Proiectate pentru funcționarea fără întreținere, aceste carcase nu au un culoar de operare și sunt compacte; sunt cunoscute și sub denumirea de substații de tip cutie de tip european sau standard.

(3) Tip integrat. Acest design simplifică dispozitivele de control și protecție de înaltă tensiune prin găzduirea atât a echipamentului de distribuție de înaltă și joasă tensiune, cât și a corpului principal al transformatorului împreună în rezervorul de ulei al transformatorului, formând o singură unitate. Este și mai compact, cu un volum comparabil cu cel al unui transformator immers în ulei de aceeași capacitate - aproximativ o treime din dimensiunea unei stații de tip cutie în stil european. Este, de asemenea, cunoscută ca o substație de tip cutie în stil american sau o substație de tip cutie de tip compact.

Tipuri și modele desubstație de tip cuties

substație de tip cutieSunt disponibile într-o varietate de modele și configurații pentru a satisface diferite nevoi operaționale. Fiecare model este proiectat cu atenție pentru a oferi avantaje specifice și pentru a răspunde cerințelor unice ale utilizatorilor.

Modele comune

Modele de comutatoare de înaltă tensiune

Modele de dulapuri cu transformatoare de tip uscat

Modele de aparate de comutare de joasă tensiune

Modele standard globale

Stil european: Dimensiuni mai mari cu componente centralizate.

Stilul american: Oferă performanțe de răcire mai bune, dar are dimensiuni mai mari.

Integrat: Amprentă mai mică, dar oferă avantaje asemănătoare stilului american.

Ghid de operare și întreținere

Strategiile eficiente de operare și întreținere sunt esențiale pentru durata de viață și fiabilitateasubstație de tip cuties. Activitățile regulate de inspecție și întreținere previn defecțiunile neașteptate și asigură alimentarea neîntreruptă cu energie.

Cerințe operaționale de bază

Instalați pe o platformă ridicată pentru a preveni pătrunderea apei.

Asigurați o conexiune fiabilă la rețeaua de împământare pentru a asigura siguranță.

Păstrați zona din jurul substației curată și fără reziduuri.

Inspecții și întreținere regulate

Inspectați regulat echipamentele și transformatoarele de înaltă tensiune.

Efectuați teste de izolație pentru a asigura funcționarea în siguranță.

Mențineți sistemul de răcire pentru a preveni supraîncălzirea.

Provocări și considerații

în timp cesubstație de tip cutieDacă oferă numeroase avantaje, există și provocări care necesită o atenție atentă. Aceste provocări acoperă diferite aspecte, inclusiv impactul asupra mediului și limitările operaționale.

Considerații de mediu și siguranță

Risc de supraîncălzire și necesitatea unei ventilații adecvate.

Efecte potențiale asupra mediului în urma eliminării necorespunzătoare a materialelor.

Măsuri de securitate pentru prevenirea accesului neautorizat.

Limitări operaționale

Limitări de capacitate ale anumitor modele de transformatoare.

Nevoia de întreținere continuă pentru a evita problemele operaționale.

Provocări legate de integrarea cu sistemele existente.

Concluzie

O substație de tip cutie este o unitate metalică închisă asamblată din fabrică pentru transformarea și distribuția energiei MT-BT, care integrează componente de bază (aparatură de înaltă tensiune, transformator, echipamente de joasă tensiune) ca alternativă „plug-and-play” la substațiile tradiționale.

Dispune de tehnologie avansată, configurație flexibilă, dimensiune compactă și rentabilitate, cu trei tipuri principale (modular, în stil european, în stil american) și diverse modele pentru a satisface nevoi diferite. Operarea și întreținerea corespunzătoare sunt esențiale pentru a aborda provocări precum supraîncălzirea și problemele de integrare.

CEHO Electric excelează prin avantajul său principal de personalizare flexibilă, oferind soluții personalizate (tensiune, capacitate, scenarii de aplicație) care acoperă toate modelele standard. Utilizează componente de bază de înaltă calitate și transformatoare strict controlate pentru stabilitate, plus control inteligent de joasă tensiune. Cu prefabricare standardizată, întreținere ușor de utilizat și servicii post-vânzare profesionale, oferă soluții de alimentare eficiente, sigure și rentabile.

Dacă aveți nevoi legate, vă rugăm să vizitați site-ul nostru pentru mai multe informații sau să consultați direct echipa noastră de profesioniști. Amintiți-vă, alegereaCEHO înseamnă a alege fiabilitatea și inovația!

Întrebări frecvente privind stația de tip cutie (substație prefabricată/compact).S

Informații de bază

Î1: Ce este o substație de tip cutie?

R: O substație de tip cutie, numită și substație prefabricată sau compactă, este o unitate închisă asamblată din fabrică care integrează toate componentele esențiale ale unei substații electrice tradiționale într-o singură carcasă metalică rezistentă la intemperii. Este folosit pentru transformarea și distribuția energiei de medie tensiune (MT) la joasă tensiune (BT), acționând ca o alternativă „plug-and-play” la clădirile mari de stații din cărămidă și mortar.

Î2: Care sunt principalele componente ale unei substații de tip cutie?

R: Este format din trei compartimente principale, fiecare cu un rol critic în conversia și distribuția energiei:

Aparatură de înaltă tensiune: Funcționează de obicei la 10 kV sau 35 kV, echipată cu unități principale inelare, întrerupătoare de circuit în vid și siguranțe limitatoare de curent.

Transformatoare: Disponibil în configurații cu imersie în ulei și de tip uscat, capabile de până la 1600 kVA, cu o carcasă izolatoare de protecție sau metalică.

Echipamente de distribuție de joasă tensiune: includ panouri de distribuție a energiei, panouri de iluminat, panouri de contorizare, panouri de compensare a puterii reactive și sisteme automate de control al temperaturii/condensului.

Caracteristici

Î3: Care sunt caracteristicile cheie ale substațiilor de tip cutie?

R: Principalele caracteristici sunt: ​​(1) Tehnologie avansată, sigură și fiabilă; (2) Grad ridicat de automatizare; (3) Prefabricarea fabricii; (4) Opțiuni de configurare flexibile; (5) Cost-eficiente cu rezultate rapide; (6) Amprentă compactă; (7) Design plăcut din punct de vedere estetic, care se îmbină cu împrejurimile.

Clasificare și modele

Î4: Care sunt principalele clasificări ale stațiilor de tip box?

R: Există trei tipuri principale:

Tip modular: Aparatajele de înaltă și joasă tensiune și transformatorul sunt într-o carcasă metalică cu un culoar de funcționare; relativ mare și rar folosită acum.

Tip de unitate integrată: Dispozitivele de control/protecție de înaltă și joasă tensiune sunt instalate direct în carcasă (fără culoar de funcționare), fără întreținere, compacte; numită și tip european sau tip standard.

Tip integrat: Echipamentele de distribuție de înaltă și joasă tensiune și corpul principal al transformatorului sunt găzduite în rezervorul de ulei al transformatorului, mai compact (aproximativ 1/3 din dimensiunea în stil european); numită și stil american sau tip compact.

Î5: Ce modele de stații de tip cutie sunt disponibile?

R: Există diferite modele pentru a satisface diferite nevoi, inclusiv: Modele de aparate de comutație de înaltă tensiune, Modele de dulapuri cu transformatoare de tip uscat, Modele de aparate de comutație de joasă tensiune, Modele standard globale (Stil european: mai mare cu componente centralizate; Stil american: răcire mai bună, dar mai mare; Integrat: amprentă mai mică cu avantaje în stil american).

Operare și întreținere

Î6: Care sunt cerințele operaționale de bază pentru stațiile de tip cutie?

R: Cerințele de bază sunt: ​​(1) Instalați pe o platformă ridicată pentru a preveni pătrunderea apei; (2) Asigurați o conexiune fiabilă la rețeaua de împământare pentru siguranță; (3) Păstrați zona din jurul substației curată și fără reziduuri.

Î7: Ce inspecții și întreținere regulate sunt necesare pentru stațiile de tip cutie?

R: Întreținerea regulată include: (1) Inspectarea echipamentelor și transformatoarelor de înaltă tensiune; (2) Efectuarea de teste de izolație pentru a asigura funcționarea în siguranță; (3) Menținerea sistemului de răcire pentru a preveni supraîncălzirea.

Provocări și considerații

Î8: Ce considerații de mediu și siguranță ar trebui reținute pentru stațiile de tip cutie?

R: Considerațiile cheie sunt: ​​(1) Riscul de supraîncălzire, care necesită o ventilație adecvată; (2) Potențiale impacturi asupra mediului de la eliminarea necorespunzătoare a materialelor; (3) Măsuri de securitate pentru prevenirea accesului neautorizat.

Î9: Ce limitări operaționale au substațiile de tip cutie?

R: Principalele limitări sunt: ​​(1) Limitările de capacitate ale anumitor modele de transformatoare; (2) Nevoia de întreținere continuă pentru a evita problemele operaționale; (3) Provocări în integrarea cu sistemele existente.
