Care este analiza tehnică a stațiilor de tip box din Europa, Statele Unite și China?

Din perspectiva inginerilor electricieni, substațiile containerizate europene, americane și chineze (în stil chinezesc) reprezintă trei abordări tehnice distincte bazate pe standarde diferite de rețea, medii geografice și cerințe ale pieței. Diferențele de bază constau în patru dimensiuni cheie: integrarea structurală, configurațiile de protecție, proiectarea managementului termic și sistemele de standardizare. Aceste diferențe dau naștere unor scenarii de aplicare și traiectorii evolutive distincte.

Substațiile în stil american acordă prioritate compactității și eficienței costurilor pentru a permite implementarea pe scară largă; Substațiile europene, pe de altă parte, pun accentul pe performanța avansată de mediu și pe proiecte integrate plăcute din punct de vedere estetic; întrucât substațiile chineze adoptă adesea soluții hibride pragmatice care echilibrează diferențele dintre cele două în ceea ce privește integrarea, costul și designul. Aceste diferențe influențează profund scara, compoziția structurală, designul intern, configurația cheie a echipamentului, caracteristicile de siguranță, metodele de instalare și întreținere și, în cele din urmă, adecvarea stațiilor pentru aplicații specifice.

Următoarele oferă o analiză aprofundată din trei perspective: detalii tehnice, scenarii de aplicare și tendințe viitoare.

I. Comparație aprofundată a detaliilor tehnice de bază pentru trei tipuri majore deSubstații tip box

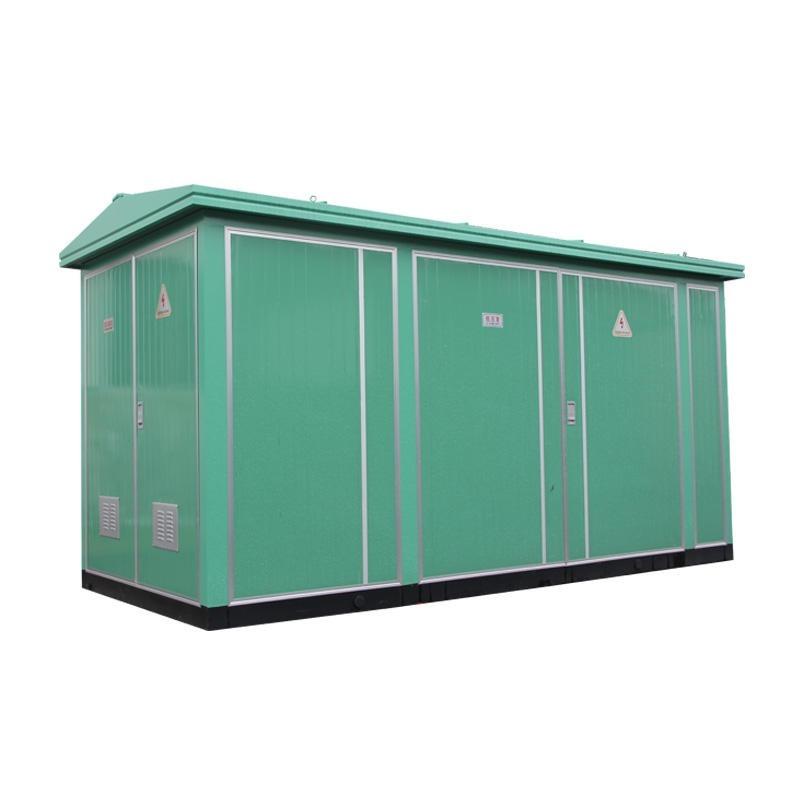

1. EuropeanSubstații tip box (în stil europeanSubstații tip box, Standarde UE/IEC)

Definiție de bază: Conforme cu standardele IEC 62271-202 și IEC 61330, aceste substații prezintă o structură modulară independentă cu trei compartimente și reprezintă forma dominantă la nivel global de „Substații tip box.”

(1) Structură și aspect

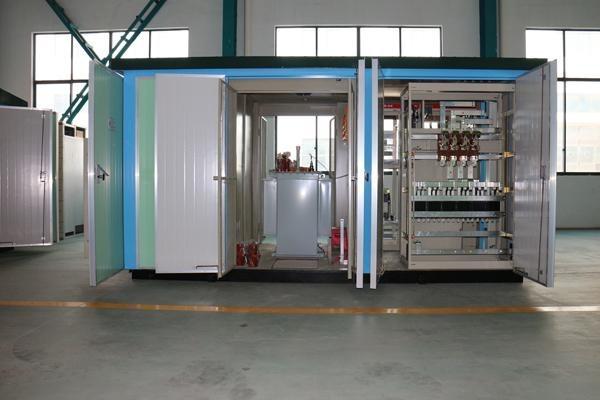

· Trei compartimente complet independente: compartimentul de înaltă tensiune, compartimentul transformatorului și compartimentul de joasă tensiune sunt complet separate de pereți metalici, formând un „目” sau ”品” aspectul formei.

· Carcasă și protecție: Plăci de oțel dublu strat cu un strat izolator din poliuretan; grad de protecție IP54–IP55; capacitati puternice de rezistenta la praf, rezistenta la apa si anticondens.

· Cerințe pentru fundație: necesită un șanț standard pentru cablu, o fundație independentă și un pasaj de acces rezervat pentru întreținere (≥800 mm).

(2) Configurația componentelor de bază

· Partea de înaltă tensiune: Configurația standard include unități principale cu inel SF6 sau aparate de comutație izolate cu aer, integrate cu întrerupătoare de întrerupere a sarcinii, întrerupătoare de izolare, întrerupătoare de împământare și descărcătoare de supratensiune, având cinci blocări de prevenire.

· Transformator: în primul rând transformatoare uscate din seria SCB (turnată cu rășină epoxidica), cu capacități cuprinse între 50 kVA și 2500 kVA; răcire forțată cu aer (controlul temperaturii + ventilatoare axiale).

· Partea de joasă tensiune: aparate de comutare extrasă, inclusiv întreruptoare de circuit, compensare inteligentă a condensatorului, contoare inteligente și module de protecție la supratensiune, oferind o scalabilitate excepțională.

· Sistem de protecție: partea de înaltă tensiune oferă opțional „comutator de sarcină + siguranță” sau protecție întrerupător (protecție la supracurent, instantanee, suprasarcină și defecțiune la pământ); partea de joasă tensiune are o protecție completă a distribuției.

(3) Caracteristici tehnice cheie

· Siguranță: Compartimente independente cu capacitate puternică de izolare a defectelor de arc (clasament de rezistență la arc intern de 20 kA/0,5 s).

· Întreținere: Fiecare unitate poate fi deconectată independent pentru întreținere; Întreținerea pe partea de joasă tensiune poate fi efectuată fără întreruperi de alimentare.

· Pierderi și eficiență energetică: Transformatoarele de tip uscat sunt rezistente la foc, fără scurgeri și cu zgomot redus, dar pierderile lor fără sarcină sunt puțin mai mari decât cele ale transformatoarelor umplute cu ulei.

· Dimensiune: Cel mai mare volum pentru aceeași capacitate, de aproximativ 1,5 până la 3 ori mai mare decât unitățile în stil american.

2. Stil americanSubstație tip box (în stil americanSubstație tip box, standarde IEEE/ANSI)

Definiție de bază: Conform standardelor IEEE C57.12.25 și ANSI C84.1; prezintă o structură de incintă comună foarte integrată, cunoscută și sub numele de „transformator de tip combinat (ZGS).”

(1) Structură și aspect

· Rezervor comun integrat: Fără compartiment separat de înaltă tensiune; comutatorul de sarcină de înaltă tensiune, siguranțele, comutatorul de prize și miezul transformatorului sunt toate scufundate în același rezervor de ulei.

· Design fără ulei: Dispune de o structură complet etanșă „ulei + aer”, cu rezervorul și radiatorul direct expuse pentru disiparea căldurii.

· Carcasă și protecție: placă de oțel cu un singur strat, grad de protecție IP34D–IP44, accentuând protecția împotriva prafului și a obiectelor străine solide.

· Cerințe de bază: Fundație simplă de platformă; nu este necesar șanțul pentru cablu; conexiuni directe prin cablu.

(2) Configurația componentelor de bază

· Partea de înaltă tensiune: mufă de cablu tip cot + siguranță de conectare + comutator de sarcină; complet izolat, complet ecranat și sigur la atingere, simplificat la maximum.

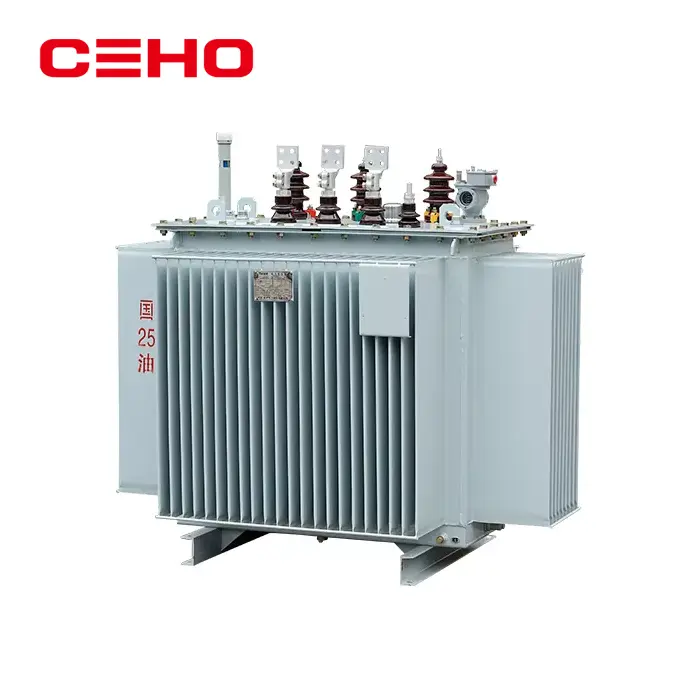

· Transformator: Transformator complet etanșat immers în ulei, capacitate 315 kVA–1.600 kVA; uleiul de transformator servește atât ca mediu izolator, cât și ca mediu de răcire.

· Partea de joasă tensiune: dulap compact de întrerupător cu carcasă turnată, cu configurație simplificată de protecție (suprasarcină, scurtcircuit, subtensiune).

· Sistem de protecție: Siguranțele de înaltă tensiune protejează împotriva defecțiunilor interne ale transformatorului; întreruptoarele de circuit turnate de joasă tensiune protejează linia; fara dispozitive de protectie cu relee.

(3) Caracteristici tehnice cheie

· Compactitate: volum minim, cu o amprentă la sol de 1/4 până la 1/3 față de unitățile în stil european și costuri cu 15% până la 20% mai mici.

·Instalabilitate: „Plug-and-play”; timpul de instalare este doar o treime față de unitățile în stil european.

·Dissiparea căldurii: răcire în aer liber; capacitate mare de suprasarcină (permite supraîncărcare de 2x timp de 2 ore).

Limitări: Întreținerea necesită o întrerupere completă a curentului; Componentele de înaltă tensiune sunt scufundate în ulei, ceea ce face reparațiile post-defecțiune complexe și predispuse la scurgeri.

3. ChinezăSubstații tip box (în stil chinezesc / în stil HuashiSubstații tip box, GB Standard)

Definiție de bază: Combinând modularitatea europeană cu compactitatea americană, aceste substații respectă GB/T 17467-2020 (High-Voltage/Low-VoltageSubstații tip box) și prezintă o structură cu trei compartimente localizată, modificată.

(1) Structură și aspect

· Trei compartimente independente, dar compacte: compartimentele de înaltă tensiune, transformator și joasă tensiune sunt separate, dar au dimensiuni reduse (se încadrează între standardele europene și americane).

· Aspect optimizat: în principal „目Dispoziție longitudinală în formă de ”un singur rând (conform cerințelor de compatibilitate electromagnetică IEEE), adaptată standardelor de instalare a rețelei electrice din China.

· Carcasă și protecție: placă de oțel cu două straturi, IP44–IP54, rezistență sporită la coroziune, rezistență seismică (proiectată pentru intensitatea seismică IX) și rezistență la temperaturi înalte (-25°C până la +40°C).

(2) Configurația componentelor de bază (Localizare îmbunătățită)

· Partea de înaltă tensiune: Configurația standard include unități principale izolate cu aer/inel SF6 produse pe plan intern, compatibile atât cu soluțiile europene de întrerupătoare, cât și cu soluțiile americane de dop cot.

· Transformatoare: Alegerea modelelor de tip uscat sau immerse în ulei (SCB14/S15, eficiență energetică clasa 1); capacitate îmbunătățită de rezistență la scurtcircuit (10 kV/25 kA/3 s, depășind standardul IEC de 20 kA/2 s).

· Partea de joasă tensiune: distribuție inteligentă integrată a energiei, compensare automată a puterii reactive, atenuare armonică și monitorizare de la distanță, adaptate pentru a îndeplini cerințele de automatizare a rețelei de distribuție din China.

· Sistem de protecție: protecție dublă redundantă, cu siguranțe de înaltă tensiune + întreruptoare ca protecție de rezervă; echipat cu caracteristici de protecție non-electrică, cum ar fi supratemperatura, gaz și reducerea presiunii.

(3) Caracteristici tehnice cheie

· Adaptabilitate: Complet compatibil cu rețelele de distribuție 10kV/20kV din China, nivelurile de scurtcircuit și configurațiile de împământare.

· Cost-eficiență: cost mai mic decât modelele europene, fiabilitate mai mare decât modelele americane.

· Inteligență: monitorizarea standard IoT (telemetrie, telecontrol și telecomandă), acceptă protocolul IEC 61850.

Comparația parametrilor tehnici a trei stații majore de tip box

II. Potrivirea precisă a scenariilor de aplicare (criterii de selecție pentru ingineri electrici)

1. Scenarii de aplicare pentru stil europeanSubstații tip box

Criterii de selecție de bază: Fiabilitate ridicată, siguranță ridicată, scalabilitate puternică și durabilitate ecologică ca prioritate

· Centre de orașe/Clădiri de reper: Complexe comerciale, clădiri super-înalte, CBD-uri (securitate la incendiu, zgomot redus, integrare peisagistică).

· Încărcări industriale / de înaltă fiabilitate: centre de date, producție de precizie, tranzit feroviar, spitale (alimentare neîntreruptă, întreținere fără întrerupere).

· Integrarea rețelei de energie din surse regenerabile: substații de creștere a energiei eoliene / PV (atenuare armonică, compensare a puterii reactive, monitorizare inteligentă).

· Zone sensibile pentru mediu: școli, zone rezidențiale, locuri pitorești (fără scurgeri de ulei, izolație de tip uscat).

2. Scenarii de aplicare pentru SUASubstații tip box

Criterii de selecție de bază: cost scăzut, implementare rapidă, spațiu extrem de limitat

· Rețea electrică nord-americană: rețele locale de distribuție în SUA și Canada (conformitate cu standardele).

· Renovarea zonelor rezidențiale mai vechi: puncte finale ale rețelei urbane cu spațiu limitat și cicluri scurte de construcție.

· Alimentare temporară/de urgență: șantiere, expoziții, ajutor în caz de dezastre (plug-and-play, relocabil).

· Rețele rurale/suburbane: zone cu densitate scăzută de sarcină, raze mari de alimentare și capacități limitate de operare și întreținere.

3. Scenarii de aplicare pentru chinezăSubstații tip box

Criterii de selecție de bază: Compatibilitate cu rețeaua electrică chineză, rentabilitate ridicată și O&M inteligentă

· Rețele de distribuție urbane și rurale în China: noi comunități rezidențiale, parcuri industriale și facilități publice municipale (standard de 10 kV, potrivire la nivel de scurtcircuit).

· Actualizări de automatizare a rețelei de distribuție: Acoperire completă a „Trei telecomenzi” (măsurare la distanță, semnalizare de la distanță, control de la distanță), noduri de rețea inteligentă.

· „Infrastructură nouă”: stații de bază 5G, clustere de stații de încărcare, centrale de stocare a energiei (interfețe integrate sursă-rețea-încărcare-stocare).

· Export / Belt and Road: Adaptat pentru piețele din Asia de Sud-Est, Orientul Mijlociu, Africa și alte regiuni cu standarde mixte IEC și GB.

III. Tendințe viitoare de dezvoltare (direcții evolutive ale celor trei căi tehnologice majore)

1. Tendințe comune globale (actualizări partajate de toate cele trei căi)

(1) Cu emisii reduse de carbon și eficiență energetică ridicată

· Actualizări obligatorii ale eficienței energetice: Începând din 2026, standardele de eficiență energetică Tier 1 vor fi obligatorii pe piețele globale majore (reducerea pierderilor fără sarcină cu 40%).

· Înlocuitori de izolație ecologici: zero utilizare a SF6 (înlocuit cu aer uscat, N₂ și gaze ecologice); ulei mineral înlocuit cu ulei vegetal ester natural.

· Adoptarea pe scară largă a aliajelor amorfe: pierderi fără sarcină cu 70%–80% mai mici decât materialele tradiționale; rata de penetrare în rețeaua de stat să ajungă la 50% până în 2030.

(2) Inteligență ridicată (AIoT)

·Edge Computing + Digital Twins: monitorizare în timp real a stării, predicție a erorilor (precizie >95%), diagnosticare la distanță și generare automată de rapoarte O&M.

· Conformitate totală cu IEC 61850: funcționalitate plug-and-play, interoperabilitate îmbunătățită și integrare perfectă cu sistemele de dispecerizare a rețelei inteligente.

· 5G + IoT: telecomandă, detecție arc, alerte de supratemperatura, analiza consumului de energie; operațiunea fără echipaj devine standard.

(3) Integrare și prefabricare

· „Integrare cu mai multe compartimente”: module prefabricate care integrează substație, stocare energie, PV și stații de încărcare, reducând amprenta la sol cu ​​încă 30%.

· Design modular, bloc: modulele standardizate, pre-asamblarea din fabrică și cablarea zero la fața locului reduc timpul de instalare la o zi.

2. Evoluția diferențiată a trei linii majore de produse

(1) Aparatură europeană: siguranță maximă + verde zero carbon

· Protecție sporită împotriva arcului intern (stingerea arcului ≤0,1 s), rezistență la explozie și rezistență la foc.

· Întreaga serie nu conține ulei, este complet uscată și este fabricată din materiale reciclabile, în conformitate cu reglementările UE privind „neutralitatea carbonului”.

· Se concentrează pe aplicații de înaltă tensiune de 40,5 kV, de mare capacitate și scenarii de stație master de microrețea inteligentă.

(2) S.U.A.Tip cutieSubstații: Integrare minimalistă + Cost redus

· Miniaturizare suplimentară și reducerea greutății, adaptate pentru sistemele fotovoltaice distribuite din America de Nord și sistemele de stocare a energiei rezidențiale.

· Utilizează IoT pentru o monitorizare simplificată, punând accent pe un model de operare și întreținere cu costuri reduse bazat pe „eșecul la înlocuire”.

· Se concentrează pe piețele rețelelor de distribuție slab structurate din America de Nord, America Latină și Australia.

(3) Chineză Tip cutie Substații: Adaptabilitate universală + Integrare inteligentă

· Compatibilitate cu două standarde (IEC+GB), cu adaptabilitate îmbunătățită la medii extreme (frig extrem, umiditate ridicată, altitudine mare).

· Generare, rețea, încărcare și stocare integrate: integrare profundă a invertoarelor de stocare a energiei (PCS) și a sistemelor de management al energiei (EMS).

· Întreținere predictivă bazată pe inteligență artificială: Imputernicit de algoritmi interni, MTBF a crescut la peste 100.000 de ore.

· În frunte cu progrese duble pe piața globală mid-to-low-end

IV. Rezumat: Diferențele fundamentale în abordările tehnice

· European: siguranța pe primul loc, modular și foarte fiabil, reprezentând o abordare tehnică „de precizie”.

· American: desfășurare pe primul loc, integrată și rapidă, reprezentând o abordare tehnică „orientată spre economie”.

· Abordare chineză: adaptabilitate-în primul rând, localizare și inteligență, reprezentând abordarea tehnică „echilibrată”.

În următorii 3 până la 5 ani, aceste trei abordări se vor trage una de cealaltă, iar granițele lor se vor estompa: abordarea europeană va deveni mai compactă, abordarea americană mai inteligentă și abordarea chineză mai internaționalizată, convergând în cele din urmă către o paradigmă tehnică unificată de „inteligență, emisii reduse de carbon, integrare și standardizare”.

Întrebări frecvente pentru stațiile de tip cutie europene, americane și chineze

1. Care sunt sistemele standard de bază pentru cele trei tipuri de stații de tip cutie?

· European: IEC 62271, IEC 61330

· American: IEEE C57.12.25, ANSI

· Chineză: GB/T 17467-2020

2. Care sunt principalele diferențe structurale?

· European: trei compartimente complet independente, design modular

· American: rezervor comun integrat, rezervor de ulei de înaltă tensiune și transformator comun

· Chineză: trei compartimente independente, aspect compact și optimizat

3. Ce tip de transformator este folosit în fiecare tip?

· European: în principal transformator de tip uscat

· American: Doar transformator immers în ulei

· Chineză: Opțional tip uscat sau immers în ulei

4. Care are cel mai mic volum și amprentă la sol?

Statie box american, doar cam 1/3 din cea europeana.

5. Care are cea mai puternică capacitate de rezistență la scurtcircuit?

Stație de cutie chinezească, nivel îmbunătățit de până la 25kA/3s.

6. Se poate efectua întreținerea fără întrerupere completă a curentului?

· European și Chinez: Da, întreținere independentă de compartimente

· American: Nu, este necesară întreruperea generală a alimentării

7. Care tip are cel mai mic cost?

Substație de cutie americană, cu 15%–20% mai mică decât tipul european.

8. Care sunt scenariile tipice de aplicare?

· European: zone centrale urbane, centre de date, site-uri industriale de înaltă siguranță

· American: spațiu îngust, construcție rapidă, alimentare rurală și temporară

· Chineză: rețele de distribuție urbane și rurale, infrastructură nouă, rețele inteligente

9. Care este tendința de dezvoltare viitoare?

Comun: Eficiență ridicată, inteligență, fără SF6, integrare

· European: Siguranță extremă, zero carbon, serie completă de tip uscat

· American: miniaturizare, mod de înlocuire la preț redus

· Chineză: compatibilitate IEC+GB, integrare sursă-grid-încărcare-stocare

10. Care este cel mai potrivit pentru proiectele de rețea electrică din China?

Stație de cutie chineză, cea mai potrivită rețea de distribuție 10kV/20kV, protecție și cerințe inteligente.
