Echipament de set complet de joasă tensiune

1.Definiție de bază

Echipamentul set complet de joasă tensiune este un set complet de dispozitive electrice utilizate pentru distribuția energiei, control și protecție în scenarii în care tensiunea AC este ≤ 1000V și tensiunea DC este ≤ 1500V. Include în principal aparate de comutație de joasă tensiune, dulapuri de comutație de joasă tensiune, cutii de distribuție de joasă tensiune și alte categorii. Ca echipament de bază pentru transmiterea energiei de joasă tensiune în sistemele de energie, este utilizat pe scară largă în fabrici, clădiri, energie nouă și alte domenii.

Proiectarea, producția și funcționarea unor astfel de echipamente trebuie să respecte cu strictețe seria GB/T 7251 de standarde naționale și trebuie să treacă Certificarea obligatorie a produselor din China (CCC). În prezent, echipamentele de set complet de joasă tensiune se modernizează către inteligență și digitalizare. Standardul internaționalCerințe suplimentare pentru echipamentul set complet inteligent(IEC TS 63290), condus și formulat de China, a fost lansat oficial, oferind o bază internațională pentru dezvoltarea industrială. Noua generație de echipamente inteligente este în general echipată cu gateway-uri digitale și senzori fără fir, care pot realiza monitorizarea în timp real a stării de funcționare, întreținerea predictivă a defecțiunilor și controlul de la distanță. De exemplu, aparatul de comutație digital de joasă tensiune ABB MNS® 3.0 și aparatul de comutație complet de joasă tensiune clasa 1E domestic pentru Hualong One sunt reprezentanți tipici în industrie.

2. Compoziția echipamentului

Funcțiile de bază ale echipamentelor complete de joasă tensiune sunt: ​​recepția și distribuirea rezonabilă a puterii transmise de transformatoare; protejarea circuitelor împotriva defectelor de suprasarcină și scurtcircuit; realizarea controlului comutării și monitorizării funcționării aparatelor interne de comutare.

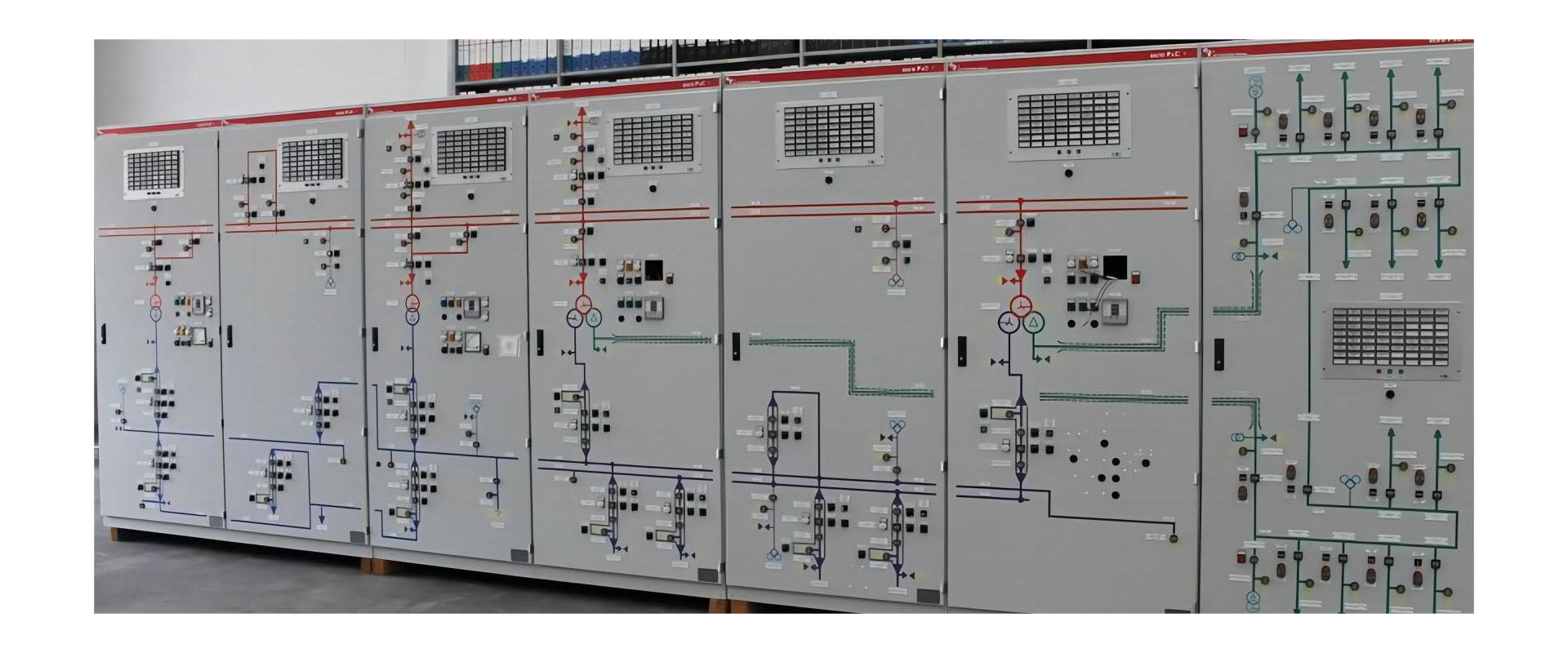

Din perspectiva diviziunii de categorii, aceasta acoperă dulapuri de joasă tensiune, tablouri de distribuție, cutii de comandă, cutii de comutare și alte echipamente. În funcție de funcții, poate fi împărțit în dulapuri PCC de tip distribuție (Centru de control al puterii) și dulapuri MCC de tip motor (Centru de control al motorului). Tipurile comune de dulapuri în sistemele de distribuție a energiei de joasă tensiune includ dulapuri de intrare, dulapuri de compensare a condensatorului, dulapuri de cuplare, dulapuri de ieșire și așa mai departe. Dulapurile de distribuție de tip extras, cum ar fi MNS, GCS și GCK de pe piață, sunt asamblate cu module standard, potrivite pentru sistemele de alimentare și distribuție cu tensiune nominală ≤ 690V și curent nominal în limita a 6300O.

Din perspectiva structurii electrice, echipamentul este împărțit în circuit principal (circuit primar) și circuit auxiliar (circuit secundar). Circuitul principal este responsabil de transmisia puterii, iar componentele sale de bază includ întrerupătoare, siguranțele, contactoare, relee termice, transformatoare de curent etc. Circuitul auxiliar este responsabil pentru controlul și transmisia semnalului, iar componentele sale centrale includ contoare, butoane de control, relee, unități de monitorizare și control etc.

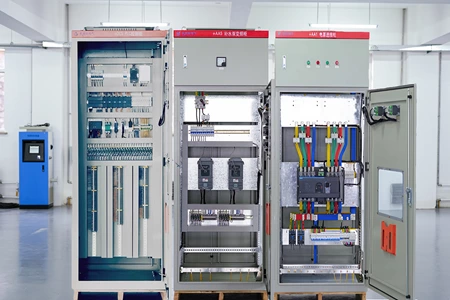

Din perspectiva structurii fizice, un dulap standard include un corp dulap pentru suport și protecție, bare principale și bare colectoare de ramificație pentru transmisia puterii, precum și camere de bare colectoare, o zonă de instalare pentru echipamente și componente electrice și o cameră de conectare a cablurilor pentru instalarea și conectarea cablurilor de alimentare. Pentru aparatele de distribuție complet de joasă tensiune de tip extras, componentele sale sunt instalate în sertare extractibile.

3. Principiul de funcționare

O.Procesul de bază Sarcinile de bază ale aparatului de comutare complet de joasă tensiune sunt: ​​primirea energiei de la transformatoare, distribuirea către fiecare circuit de alimentare prin bare și alimentarea cu energie a echipamentelor din aval; protejarea circuitelor împotriva defectelor de suprasarcină și scurtcircuit; controlarea precisă a comutării și monitorizării aparatelor interne de comutare.

B.Transfer automat de putere dublă Cele două întreruptoare de circuit de intrare și întrerupătorul de circuit al cuplajului de magistrală sunt interblocate electric/mecanic. Când un circuit se defectează, sursa de alimentare de rezervă este pornită automat pentru a îmbunătăți fiabilitatea sursei de alimentare.

C.Modul de lucru inteligentMagistrala de câmp + Sistemul PLC/SCADA realizează controlul de la distanță, colectarea datelor, monitorizarea stării, diagnosticarea inteligentă și întreținerea predictivă.

4. Principalele tipuri și produse

4.1 Dulapuri cu comutatoare de tip extras

O.Reprezentant: MNS, GCS, GCK

B.Standarde: IEC 60439-1, GB/T 7251

C.Aplicație: 50Hz, ≤690V, ≤6300A sisteme de alimentare și distribuție

4.2 Aparatură fixă ​​de tip separat

O.Reprezentant: GCD

B.Compozitie: cabinet Power Center (PC) + cabinet Motor Control Center (MCC).

4.3 Echipament digital inteligent pentru set complet

O.Configurație standard: Gateway, senzori, măsurare wireless a temperaturii, module de comunicare

B.Capabilități: monitorizare de la distanță, avertizare timpurie, management de operare și întreținere

5. Parametri și standarde tehnice

5.1 Parametrii tehnici de bază

· AC: ≤ 1000V, frecvență ≤ 1000Hz

· DC: ≤ 1500V

· Utilizare comună industrială: ≤ 690V, curent maxim 6300A

5.2 Standarde naționale

· GB/T 7251.1-2023: Reguli generale pentru ansamblurile aparatelor de comutare și control de joasă tensiune

· GB/T 7251.2-2023: Ansambluri de aparate de comutare și de control (înlocuiește versiunea veche GB/T 7251.12-2013)

· GB/T 7251.3: Cerințe speciale pentru tablourile de distribuție

· GB/T 7251.4: Cerințe speciale pentru ansambluri pentru șantiere

· GB/T 15576: Echipament de compensare a puterii reactive de set complet de joasă tensiune

5.3 Standarde internaționale

· IEC TS 63290: Cerințe suplimentare pentru echipamente inteligente complete (conduse și formulate de China)

5.4 Certificare și supraveghere

· Obligatoriu: Certificare CCC (pe baza GB/T 7251.2-2023)

· Voluntar: CQC 3177-2025 Specificație tehnică de certificare de economisire a energiei

· Elemente de inspecție de eșantionare: marcaj, configurația componentelor, circuite și conexiuni interne, terminale ale conductoarelor externe, cablare, performanță și funcții operaționale, proprietăți dielectrice, protecție împotriva șocurilor electrice și integritatea circuitelor de protecție, distanță liberă și de fuga etc.

6. Câmpuri de aplicare

O.Industria și energie tradițională: centrale electrice, substații, întreprinderi industriale și miniere, petrol, industria chimică, metalurgie, utilizate pentru sistemele de alimentare și distribuție a energiei electrice ca distribuție a energiei, controlul motoarelor și conversia și controlul puterii iluminatului.

B.Municipal și construcții: construcții municipale, clădiri, proprietăți de mall-uri, întreprinderi mari, spitale, școli, complexe comerciale și alte locuri de sisteme de distribuție a energiei.

C.Infrastructură emergentă și critică: potrivită în special pentru scenariile de aplicații critice de alimentare cu cerințe ridicate pentru fiabilitatea și inteligența sursei de alimentare, cum ar fi centre de date, energie nouă, tranzit feroviar.

D.Scopuri principale: distribuția energiei, conversia, controlul și compensarea puterii reactive pentru a asigura o alimentare stabilă și sigură.

7. Cerințe de funcționare de siguranță

7.1 Puncte cheie ale operațiunii de inspecție

· Etichete și numere clare și corecte ale componentelor electrice de pe panoul de distribuție a energiei și panou; fixare fermă, poziție precisă și operare flexibilă a tuturor mânerelor de operare, butoanelor și tastelor de pe panou, în concordanță cu condițiile actuale ale locului.

· Indicarea corectă a luminilor de semnalizare de închidere/declanșare și a altor semnale pe panoul de distribuție a energiei.

· Contacte ferme ale întreruptoarelor, întrerupătoarelor, siguranțelor, transformatoarelor etc., fără supraîncălzire sau decolorare.

· Fără deteriorare sau îmbătrânire a izolației firelor circuitului secundar.

· Atunci când pe panoul de distribuție a energiei există o placă de simulare a funcționării, placa de simulare este în concordanță cu starea de funcționare a echipamentelor electrice de la fața locului.

· Contoare ferme sau capace din sticlă, indicații precise ale contorului.

· Lămpi bune de iluminat în camera de distribuție a energiei, iluminare strălucitoare și uniformă, fără strălucire la observarea contoarelor.

· Gestionați problemele găsite în inspecție în timp util și păstrați înregistrări.

7.2 Specificații de siguranță pentru lucrul sub tensiune la joasă tensiune

· Munca în direct trebuie să fie supravegheată de o persoană specială, să folosească unelte cu mânere izolate, să stea pe materiale izolante uscate, să poarte mănuși termoizolante, căști de protecție și haine de lucru cu mâneci lungi. Este strict interzisă folosirea pilelor, riglelor metalice, perii și praf cu obiecte metalice.

· Când lucrați la linii sub tensiune de joasă tensiune, montate pe același stâlp cu tensiunea înaltă și joasă, verificați mai întâi distanța față de liniile de înaltă tensiune și luați măsuri pentru a preveni contactul accidental cu echipamentele sub tensiune de înaltă tensiune.

· Înainte ca conductorii sub tensiune de joasă tensiune să fie izolați, lucrătorii nu trebuie să le traverseze.

· Când lucrați la dispozitive sub tensiune de distribuție a energiei de joasă tensiune, asigurați-vă o izolare bună sau distanța de siguranță corespunzătoare între corpul uman și pământ, corpul uman și metalul înconjurător împământat, corpul uman și alți conductori. Trebuie luate măsuri de izolare pentru a preveni scurtcircuitul fază la fază și împământarea monofazată.

· Distingeți firele de fază și neutru înainte de a urca pe stâlpi și alegeți o poziție bună de lucru.

· Când deconectați firele, deconectați mai întâi firele de fază și apoi firele neutre; secvența este inversată la conectarea firelor.

· Datorită distanței mici de la fază la fază a tensiunii joase, se va avea grijă pentru a preveni ca corpul uman să atingă două capete ale cablurilor în același timp în timpul întreținerii.
